Gdy kominek ma ogrzewać nie tylko salon, ale też sypialnię czy gabinet, najważniejszy jest dobrze przemyślany schemat grawitacyjnego DGP. Taki układ może działać bez turbiny i prądu, ale tylko wtedy, gdy kanały są krótkie, mają właściwy przekrój, a ciepłe powietrze może swobodnie unosić się do wyżej położonych pomieszczeń. Poniżej pokazuję, jak czytać schemat, gdzie prowadzić przewody, jakie błędy najczęściej psują działanie instalacji i kiedy lepiej wybrać system z wentylatorem.
Dobry układ grawitacyjny zaczyna się od prostego przebiegu kanałów
- Grawitacyjne DGP wykorzystuje naturalny wypór ciepłego powietrza i nie potrzebuje turbiny.
- Najlepiej sprawdza się przy ogrzewaniu pomieszczeń na tej samej kondygnacji lub wyżej.
- Kanały powinny być możliwie krótkie, pionowe i dobrze zaizolowane.
- Typowe króćce przy dystrybutorze mają średnicę 125-150 mm, ale ostateczny dobór wynika z projektu i instrukcji wkładu.
- Instalacja DGP nie zastępuje wentylacji i wymaga zapewnienia dopływu powietrza do spalania.
Jak działa grawitacyjny system DGP
DGP, czyli dystrybucja gorącego powietrza, odbiera ciepło z obudowy kominka i kieruje je kanałami do innych pomieszczeń. W wariancie grawitacyjnym nie ma wentylatora. Powietrze ogrzewa się, staje się lżejsze i samo unosi się do góry, tworząc naturalny obieg.

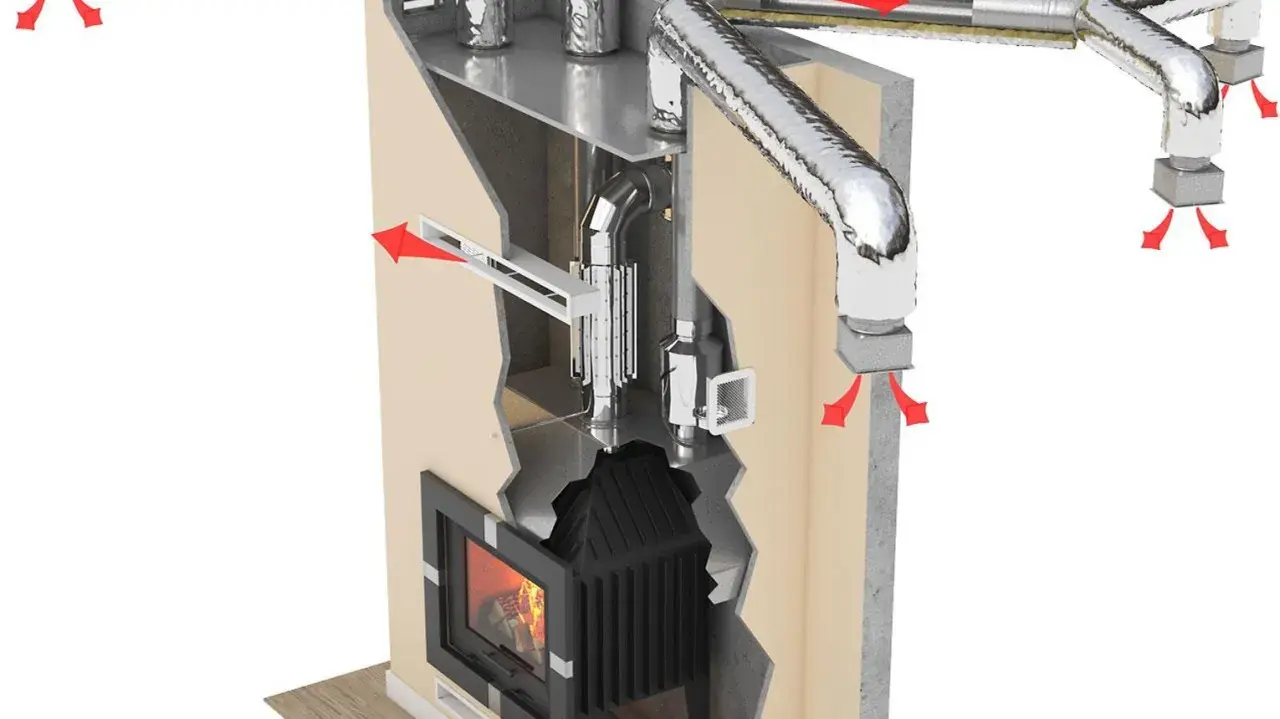

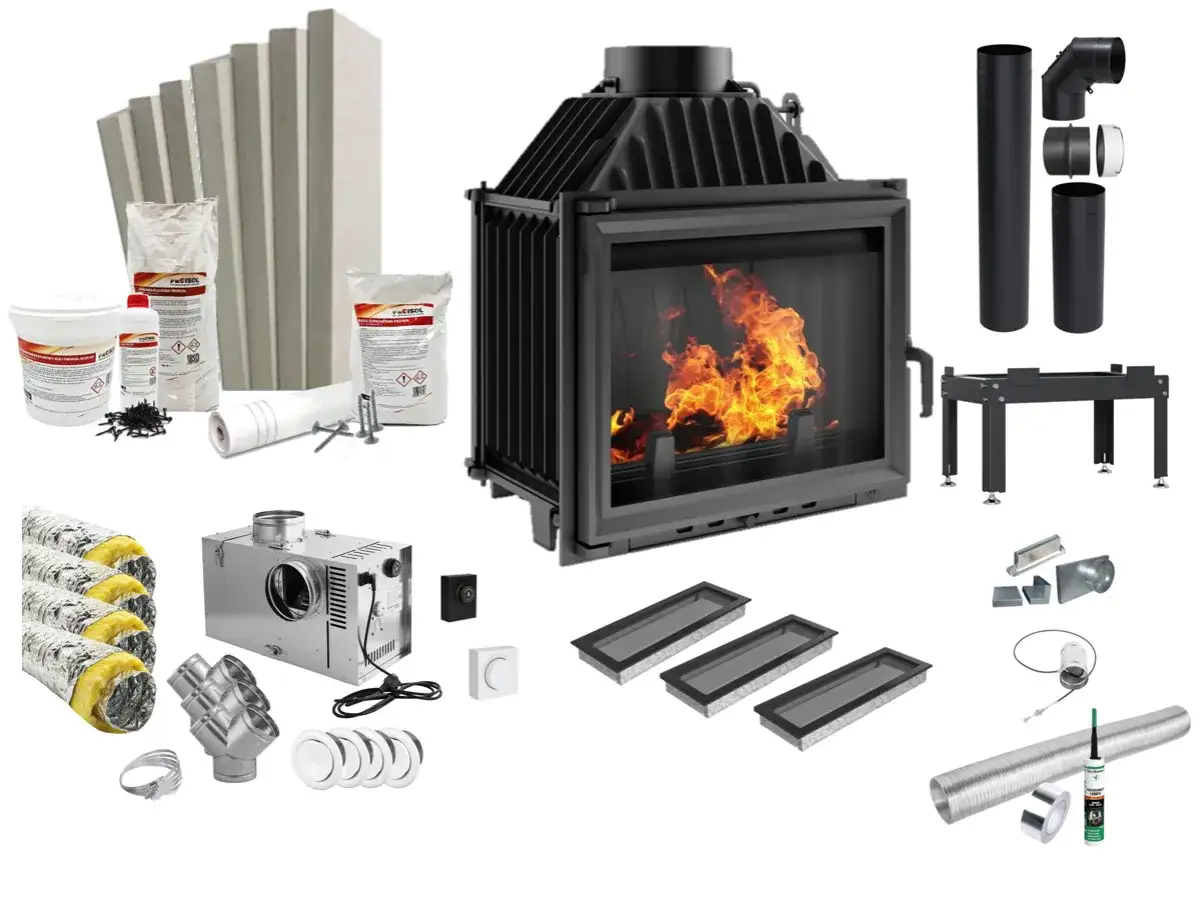

Na typowym schemacie zobaczymy wkład kominkowy, komorę grzewczą, dystrybutor, kanały oraz kratki nawiewne. Dystrybutor, nazywany też czapą, zbiera gorące powietrze nad wkładem i rozdziela je do poszczególnych przewodów. Każdy kanał powinien prowadzić do konkretnego pomieszczenia, a jego zakończenie stanowi kratka lub anemostat nawiewny.
Największą zaletą takiego rozwiązania jest prostota. Brak turbiny oznacza cichą pracę, mniejsze zużycie energii i mniej elementów, które mogą się zepsuć. Z drugiej strony grawitacja ma ograniczoną siłę, dlatego nie przepchnie skutecznie powietrza przez długie, poziome i wielokrotnie załamane przewody.
Przykładowy układ dla domu z poddaszem
W domu o zwartej bryle kominek może znajdować się w salonie na parterze, a kanały prowadzą pionowo przez strop na poddasze. Jeden przewód zasila sypialnię, drugi pokój dziecka, a trzeci niewielki gabinet. Taki układ jest korzystny, bo każdy kanał ma duży udział odcinka pionowego, a ciepłe powietrze płynie zgodnie z naturalnym kierunkiem ruchu.
Znacznie trudniejszy jest wariant, w którym trzeba poprowadzić przewód 8-10 metrów w poziomie do pomieszczenia oddalonego od kominka. Nawet jeśli instalacja zostanie wykonana starannie, nawiew może być słaby i nierówny. W takim przypadku rozważyłbym DGP z turbiną albo inne źródło ogrzewania.
Jak czytać schemat DGP przed rozpoczęciem budowy
Dobry schemat nie ogranicza się do narysowania kilku rur od kominka do pokoi. Powinien pokazywać kierunek przepływu, średnice, długości, miejsca przejścia przez stropy i lokalizację kratek. Dzięki temu można wykryć problem jeszcze przed wykonaniem zabudowy.
Przepływ wygląda następująco. Powietrze z pomieszczenia trafia do strefy konwekcyjnej obudowy, ogrzewa się nad wkładem, przechodzi przez dystrybutor, a potem kanałem dociera do kratki nawiewnej. Po oddaniu ciepła musi wrócić do salonu lub innej części domu, zwykle przez otwarte drzwi, podcięcia w drzwiach albo kratki transferowe.
| Element schematu | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Wkład kominkowy | Źródło ciepła | Moc nie powinna być dobierana wyłącznie pod DGP, ale do zapotrzebowania całego domu. |
| Komora konwekcyjna | Odbiera ciepło z obudowy wkładu | Powinna mieć wloty i wyloty zgodne z instrukcją producenta. |
| Dystrybutor | Rozdziela ogrzane powietrze | Liczba króćców musi odpowiadać liczbie tras i możliwościom wkładu. |
| Kanały | Transportują gorące powietrze | Liczy się krótka trasa, duży przekrój, szczelność i izolacja. |
| Kratki nawiewne | Wprowadzają ciepło do pomieszczeń | Nie powinny być montowane w przypadkowym miejscu ani zasłaniane meblami. |
Na etapie projektu zaznaczam również, czy kanał przechodzi przez strop, ścianę działową albo zabudowę z materiałów palnych. Każde takie przejście wymaga odpowiedniej izolacji i zachowania odległości przewidzianych przez producenta systemu. Najdroższe poprawki pojawiają się zwykle po zamknięciu sufitu, dlatego przebieg przewodów trzeba ustalić przed tynkami i wylewkami.
Jak zaprojektować kanały, żeby powietrze rzeczywiście płynęło
W instalacji grawitacyjnej geometria ma większe znaczenie niż sama moc kominka. Kanały powinny biec możliwie pionowo, bez zbędnych kolan i przewężeń. Każde załamanie zwiększa opory przepływu, a przy naturalnym obiegu nawet pozornie mały opór może wyraźnie ograniczyć nawiew.
Długość i kierunek przewodów
Najlepsze są trasy prowadzące do pomieszczeń położonych nad kominkiem albo bezpośrednio obok niego. Krótkie odcinki poziome są możliwe, ale nie powinny dominować w całym przebiegu. Gdy kanał musi iść daleko w bok, jego średnica, izolacja i liczba kolan powinny zostać dobrane obliczeniowo, a nie na oko.
W praktycznych instalacjach spotyka się króćce o średnicy 125 lub 150 mm. Nie oznacza to jednak, że każdą trasę można wykonać rurą o takim samym wymiarze. Jeden kanał może obsługiwać jedną sypialnię, a inny większe pomieszczenie, dlatego przepływy powinny być zbilansowane.
Izolacja i materiały
Kanały prowadzone poza ogrzewaną strefą trzeba izolować termicznie. Bez tego ciepło ucieka do stropu, skosów lub zabudowy, a do pokoju dociera powietrze znacznie chłodniejsze, niż zakładano. Stosuję materiały przeznaczone do wysokich temperatur, zgodne z instrukcją wkładu i systemu DGP, a nie przypadkowe przewody wentylacyjne z marketu.
Przewody elastyczne są wygodne w montażu, lecz mają większe opory niż gładkie kanały sztywne. Ich zaletą jest łatwe dopasowanie trasy, ale przy długim przebiegu mogą pogorszyć działanie grawitacji. Im prostszy i gładszy kanał, tym większa szansa na równy nawiew.
Rozmieszczenie kratek
Kratki nawiewne najlepiej umieszczać tak, aby ciepłe powietrze mogło wymieszać się z powietrzem w pomieszczeniu, a nie ogrzewało jednego fragmentu ściany. W pokojach często sprawdza się montaż przy suficie lub w jego pobliżu, z dala od zasłon i wysokich szaf.
Trzeba też zapewnić drogę powrotną dla chłodniejszego powietrza. Szczelne drzwi bez podcięcia mogą sprawić, że nawet poprawnie wykonany nawiew będzie działał słabo. DGP jest obiegiem powietrza, a nie jednostronnym wtłaczaniem ciepła.
Grawitacyjne DGP czy turbina
Wybór między obiegiem naturalnym a wymuszonym zależy głównie od układu domu. Grawitacja sprawdza się przy małej liczbie pomieszczeń, krótkich kanałach i różnicy wysokości między kominkiem a nawiewami. Turbina daje większą swobodę prowadzenia przewodów, ale wprowadza hałas, zużycie energii i konieczność zastosowania dodatkowych zabezpieczeń.
| Kryterium | Układ grawitacyjny | Układ z turbiną |
|---|---|---|
| Zasilanie | Nie wymaga energii elektrycznej | Wymaga wentylatora i sterowania |
| Hałas | Praktycznie bezgłośny | Zależy od turbiny, izolacji i prędkości pracy |
| Długość kanałów | Najlepiej krótka | Może być większa, jeśli system został prawidłowo obliczony |
| Rozmieszczenie pomieszczeń | Preferowane pomieszczenia wyżej lub blisko kominka | Większa elastyczność także przy dalszych pokojach |
| Koszt i obsługa | Niższy koszt oraz prostsza eksploatacja | Wyższy koszt, filtracja, sterowanie i elementy elektryczne |
Nie traktowałbym turbiny jako automatycznego lekarstwa na źle zaprojektowaną instalację. Jeśli kanały są zbyt wąskie, nieszczelne albo źle zaizolowane, wentylator może tylko zamaskować problem i zwiększyć hałas. W małym, dobrze zaplanowanym domu prosty system grawitacyjny często jest rozsądniejszy.
Bezpieczeństwo i błędy, których nie widać na pierwszym szkicu
System DGP pracuje w pobliżu źródła wysokiej temperatury, dlatego jego elementów nie można dobierać wyłącznie według średnicy. Kanały, izolacja, kratki i przejścia przez przegrody muszą być dopuszczone do pracy w warunkach przewidzianych dla konkretnego wkładu.
Przepisy techniczne wymagają między innymi zapewnienia dopływu powietrza do spalania dla kominka z zamkniętym paleniskiem na poziomie co najmniej 10 m³/h na każdy 1 kW nominalnej mocy cieplnej. Dla kominka pobierającego powietrze z pomieszczenia trzeba też szczególnie sprawdzić zasady dotyczące wentylacji mechanicznej i ciągu kominowego. Aktualne wymagania wynikają z rozporządzenia w sprawie warunków technicznych budynków. Warunki techniczne dla budynków
Pomieszczenie z kominkiem powinno mieć kubaturę wynikającą ze wskaźnika 4 m³ na 1 kW mocy, ale nie mniej niż 30 m³. Nie należy też mylić kanałów DGP z przewodami wentylacyjnymi. DGP rozprowadza ogrzane powietrze wewnątrz domu, natomiast wentylacja odpowiada za usuwanie zużytego powietrza i doprowadzanie świeżego.
Przeczytaj również: Wełna szklana - czy jest szkodliwa? Prawda o montażu i zdrowiu
Najczęstsze błędy wykonawcze
- prowadzenie długich kanałów poziomych w układzie, który miał działać grawitacyjnie;
- zastosowanie zbyt małej średnicy przewodów albo wielu ostrych kolan;
- brak izolacji kanałów na poddaszu i w stropach;
- łączenie kilku pomieszczeń bez sprawdzenia przepływów;
- zasłonięcie kratki nawiewnej meblem, zasłoną lub zabudową;
- brak drogi powrotnej powietrza przez drzwi i przegrody;
- wykonanie instalacji bez konsultacji z kominiarzem i instalatorem kominka.
Przed zamknięciem zabudowy warto sfotografować przebieg wszystkich przewodów i opisać ich średnice. Przydaje się to nie tylko podczas odbioru, ale również przy późniejszym remoncie. Z mojego doświadczenia wynika, że jedno zdjęcie instalacji przed zabudowaniem potrafi oszczędzić wiele zgadywania po kilku latach.
Co sprawdzić przed zamknięciem zabudowy kominka
Najpierw porównałbym wykonanie z rysunkiem, a nie tylko z ogólną koncepcją. Każdy kanał powinien mieć opisane miejsce docelowe, przewidzianą izolację i możliwie prosty przebieg. Jeśli wykonawca zmienił trasę bez aktualizacji schematu, trzeba sprawdzić, czy nie pogorszyło to warunków przepływu.
- Sprawdź średnice przewodów i króćców z instrukcją wkładu.
- Zmierz trasy i ogranicz liczbę kolan oraz odcinków poziomych.
- Obejrzyj izolację w każdym miejscu przejścia przez chłodną przestrzeń.
- Zapewnij przepływ powrotny przez drzwi lub kratki transferowe.
- Skontroluj nawiew powietrza do spalania i działanie wentylacji.
- Poproś o odbiór przez osobę z odpowiednimi kwalifikacjami przed pierwszym intensywnym paleniem.
Jeżeli podczas próbnego palenia jedna kratka grzeje wyraźnie mocniej, a inna pozostaje chłodna, nie regulowałbym problemu przypadkowym przysłanianiem nawiewów. Taki objaw może wskazywać na różnicę długości kanałów, nieszczelność albo zbyt duże opory. W systemie grawitacyjnym właściwa korekta zaczyna się od sprawdzenia przyczyny, nie od zaklejania kratki.
Najbezpieczniejszy schemat to taki, który jest prosty, krótki i dopasowany do konkretnego budynku. Grawitacyjne DGP ma sens przede wszystkim jako uzupełniające ogrzewanie kilku dobrze położonych pomieszczeń, a nie jako uniwersalny zamiennik instalacji grzewczej. Jeśli projekt wymaga długich tras, wielu kondygnacji albo równomiernego ogrzewania całego domu, lepiej od razu przeanalizować system z turbiną lub inne źródło ciepła.
