Przy docinaniu zastrzału kilka centymetrów różnicy potrafi sprawić, że element nie oprze się prawidłowo na słupie i belce. Pokażę, jak obliczyć długość zastrzałów na podstawie prostego trójkąta prostokątnego, jak uwzględnić kąt montażu oraz dlaczego sam wymiar nie wystarcza do oceny bezpieczeństwa konstrukcji.
Najważniejsza jest odległość między punktami mocowania
- Podstawowy wzór to L = √(a² + b²).
- Wymiar a oznacza odległość poziomą, a b pionową między punktami oparcia.
- Przy rozstawie 80 × 60 cm długość osiowa zastrzału wynosi dokładnie 100 cm.
- Naddatek na docinanie dodaje się dopiero po obliczeniu wymiaru konstrukcyjnego.
- Długość nie określa nośności. Trzeba sprawdzić także przekrój, drewno i połączenia.
Co dokładnie mierzyć przed obliczeniem
Zastrzał to ukośny element łączący najczęściej słup z belką, oczepem albo krokwią. Jego zadaniem jest ograniczenie kołysania i usztywnienie ramy, dlatego powinien pracować pomiędzy konkretnymi punktami konstrukcji, a nie być dobrany wyłącznie „na oko”.
Przed obliczeniami wyznaczam dwa wymiary. Pierwszy to odległość pozioma od osi mocowania na słupie do osi mocowania na belce. Drugi to różnica wysokości pomiędzy tymi punktami. Oba pomiary muszą odnosić się do tego samego miejsca, na przykład środka śruby, osi bolca albo środka planowanego oparcia.
To ważne, ponieważ pomiar od zewnętrznej krawędzi słupa do końca belki może dać wynik różniący się o kilka lub kilkanaście centymetrów. Przy krótkim zastrzale taka pomyłka mocno zmienia kąt i sposób przenoszenia sił.
Wymiar osiowy a długość materiału
Wzór podaje przede wszystkim długość między punktami mocowania, czyli wymiar osiowy. Surowa kantówka lub deska przeznaczona do docięcia może być nieco dłuższa, ponieważ trzeba uwzględnić skosy na końcach, wręby, oparcie albo zakład na połączenie.
Ja najpierw obliczam wymiar konstrukcyjny, a dopiero później dodaję niewielki naddatek na docinanie, zwykle kilka centymetrów. Nie traktuję go jednak jako części obliczeń. Po dopasowaniu zastrzału do rzeczywistej konstrukcji nadmiar należy usunąć, zamiast zostawiać przypadkowo wystający koniec.
Najprostszy wzór wykorzystuje twierdzenie Pitagorasa

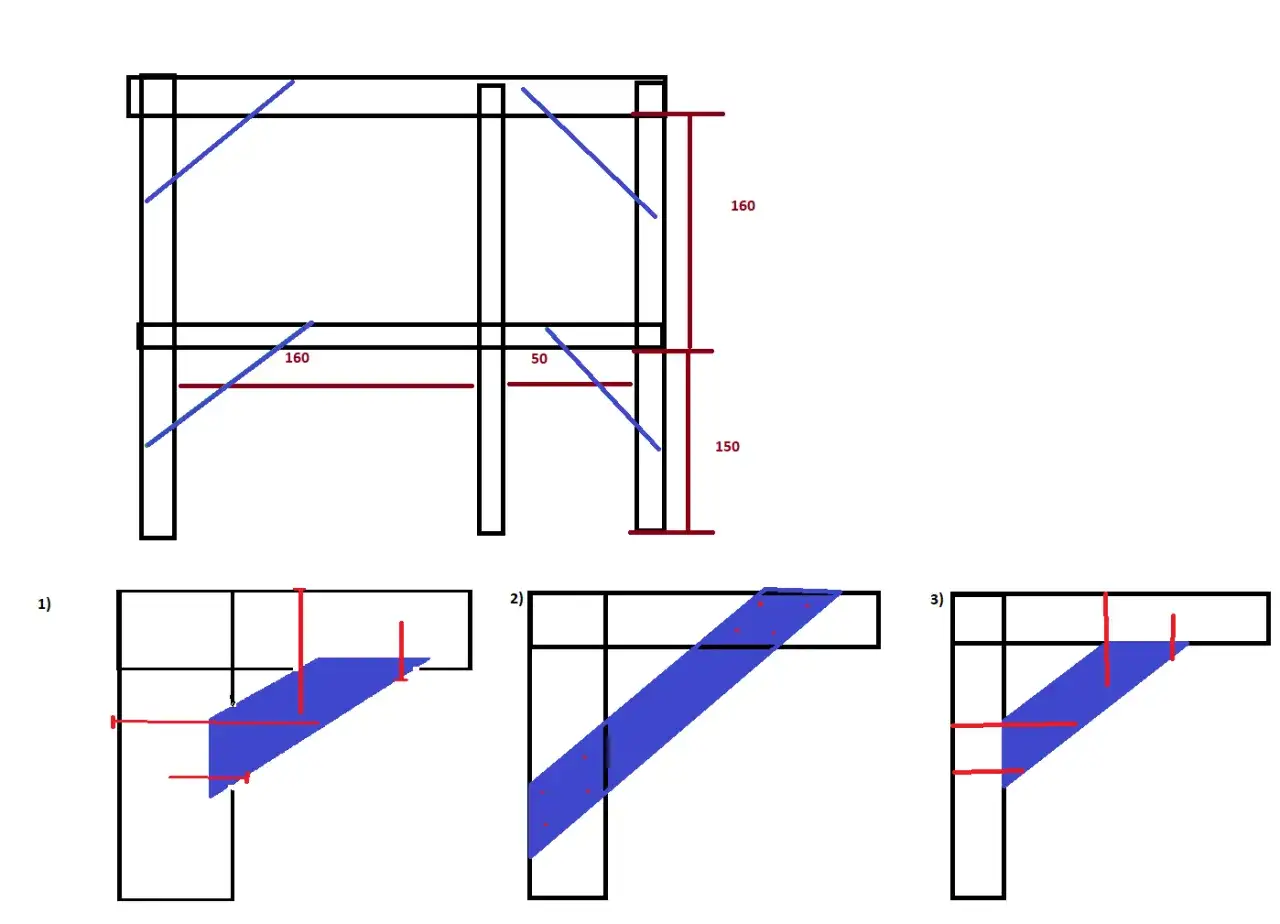

Jeżeli słup i belka tworzą układ, który można przedstawić jako trójkąt prostokątny, długość zastrzału oblicza się ze wzoru L = √(a² + b²). Litera L oznacza długość zastrzału, a i b to odpowiednio odległość pozioma oraz pionowa między punktami mocowania.
| Oznaczenie | Znaczenie |
|---|---|
| L | długość zastrzału między punktami mocowania |
| a | odległość pozioma |
| b | różnica wysokości |
Przykład obliczenia
Załóżmy, że punkt mocowania na słupie znajduje się 80 cm od punktu na belce w poziomie, a różnica wysokości wynosi 60 cm. Obliczenie wygląda tak:
L = √(80² + 60²) = √(6400 + 3600) = √10000 = 100 cm
W tym przypadku zastrzał powinien mieć 100 cm długości mierzonej pomiędzy punktami konstrukcyjnymi. Do zakupu można przyjąć na przykład element o długości 103-105 cm, aby spokojnie wykonać cięcia i dopasowanie. Ostateczny naddatek zależy od rodzaju zakończeń i nie powinien zastępować dokładnego przymierzenia.
Gdy znasz kąt, a nie oba wymiary
Czasem projekt podaje kąt nachylenia oraz tylko jeden z wymiarów. Jeżeli znasz odległość poziomą i kąt α mierzony od poziomu, użyj wzoru L = a / cos α. Gdy znasz różnicę wysokości, przydatny będzie wzór L = b / sin α.
| Dane | Wzór |
|---|---|
| Odległość pozioma i pionowa | L = √(a² + b²) |
| Odległość pozioma i kąt | L = a / cos α |
| Różnica wysokości i kąt | L = b / sin α |
Przy kącie 45 stopni oba przyprostokątne mają taką samą długość, więc zastrzał jest około 1,414 razy dłuższy od jednej z nich. Dla odległości 70 cm otrzymamy około 99 cm. To wygodny skrót przy prostych pergolach, ale nie oznacza, że każdy zastrzał powinien być montowany pod kątem 45 stopni.
Jak dobrać kąt i długość do konkretnej konstrukcji
W małej pergoli, wiacie lub altanie zastrzał zwykle łączy słup z belką pod kątem, który zapewnia dobre usztywnienie i nie zabiera zbyt dużo przestrzeni. Im bardziej poziomo ustawiony element, tym dłuższy będzie przy tym samym rozstawie punktów. Im bardziej stromy, tym długość się zmniejszy, ale może pogorszyć się geometria połączenia.
Nie dobieram kąta wyłącznie dlatego, że „ładnie wygląda”. Znaczenie mają wysokość konstrukcji, obciążenie wiatrem, ciężar dachu, rozstaw słupów oraz możliwość wykonania solidnego połączenia. W konstrukcji użytkowej zastrzał powinien wynikać z projektu albo obliczeń osoby mającej odpowiednie uprawnienia.
Mała pergola lub altana
Przy lekkiej konstrukcji ogrodowej można najpierw ustalić miejsce mocowania, a później policzyć długość zastrzału z geometrii. Dobrym rozwiązaniem jest przygotowanie jednego tymczasowego wzornika z deski lub płyty. Pozwala sprawdzić, czy element nie koliduje z przejściem, pokryciem dachowym albo słupkiem balustrady.
Jeśli wzornik pasuje, przenoszę jego długość i kąty na właściwą kantówkę. To praktyczniejsze niż docinanie kilku gotowych zastrzałów według jednego wymiaru, zwłaszcza gdy drewno ma niewielkie różnice wymiarowe albo słupy nie stoją idealnie w jednej płaszczyźnie.
Przeczytaj również: Stół warsztatowy z płyty OSB - jak zrobić solidny blat
Wiata i konstrukcja z dachem
W wiacie zastrzały mogą pracować przy większych obciążeniach. Dochodzi ciężar pokrycia, śniegu oraz ssanie i parcie wiatru, dlatego sama długość wynikająca z twierdzenia Pitagorasa opisuje tylko geometrię. Nie potwierdza nośności elementu.
Przy większej rozpiętości trzeba sprawdzić przekrój drewna, jego klasę wytrzymałościową, smukłość zastrzału i sposób zamocowania. Inaczej zachowa się krótka, masywna kantówka, a inaczej długa i wąska deska, nawet jeśli obie mają dokładnie tę samą długość.
Jak przełożyć obliczenie na dokładne cięcie
Po obliczeniu długości nie zaczynam od cięcia właściwego materiału. Najpierw sprawdzam, czy słupy są wypionowane, belki mają właściwy poziom, a punkty mocowania znajdują się tam, gdzie zakładałem. Rzeczywista geometria na budowie może różnić się od tej z rysunku o kilka milimetrów, a przy krótkich zastrzałach to wystarczy, by pojawiła się szczelina.
- Wyznacz punkty mocowania na słupie i belce.
- Zmierz odległość poziomą oraz różnicę wysokości.
- Oblicz długość osiową zastrzału.
- Wykonaj wzornik i przymierz go w konstrukcji.
- Przenieś kąty cięcia na właściwy element.
- Przytnij zastrzał, zabezpiecz świeże powierzchnie drewna i sprawdź połączenie.
Przy prostym montażu końce można przyciąć pod kątem tak, aby cała powierzchnia cięcia przylegała do słupa i belki. Samo przykręcenie elementu w dwóch punktach nie gwarantuje dobrego oparcia. Szczelina pod końcem zastrzału zwiększa pracę łączników i może powodować luzowanie się konstrukcji.
Do kontroli przydają się poziomica, kątownik, długa linijka lub łata oraz miarka. Przy kilku identycznych zastrzałach pierwszy gotowy element może służyć jako szablon, ale przed seryjnym cięciem sprawdzam go jeszcze w dwóch różnych miejscach ramy.
Najczęstsze błędy przy liczeniu i montażu
Najczęściej problem nie wynika z samego wzoru, lecz z błędnych danych wejściowych. Długość policzona bardzo dokładnie nadal będzie niewłaściwa, jeśli odległość zmierzono od krawędzi zamiast od punktu mocowania.
- Liczenie od całkowitej wysokości słupa zamiast od faktycznego miejsca oparcia zastrzału.
- Dodawanie naddatku przed obliczeniem, przez co wynik zostaje zawyżony.
- Zakładanie kąta 45 stopni bez sprawdzenia, czy konstrukcja rzeczywiście pozwala na taki układ.
- Pomijanie grubości elementów przy wyznaczaniu miejsca cięcia i oparcia.
- Wykonanie tylko jednego pomiaru w konstrukcji, która nie jest idealnie symetryczna.
- Dobieranie przekroju wyłącznie do długości, bez uwzględnienia obciążeń i połączeń.
Szczególnie ostrożnie podchodzę do porad typu „zastrzał powinien mieć jedną trzecią wysokości słupa”. Taka proporcja może być użyteczną wskazówką estetyczną przy lekkiej pergoli, ale nie jest uniwersalną regułą konstrukcyjną. W wiacie, dachu lub większej konstrukcji decyzję trzeba oprzeć na projekcie.
Kiedy prosty wzór nie wystarczy
Twierdzenie Pitagorasa działa dla układu płaskiego, w którym można wskazać prostopadłą odległość poziomą i pionową. Jeżeli punkty mocowania są przesunięte także w trzecim kierunku, potrzebny jest model przestrzenny L = √(a² + b² + c²), gdzie c oznacza dodatkowe przesunięcie.
Podobnie nie wystarczy prosty pomiar, gdy zastrzał ma wręby, skomplikowane zakończenia, stalowe blachy węzłowe albo pracuje jako element więźby dachowej. W takich przypadkach długość z rysunku trzeba odczytać zgodnie z układem osi prętów, a sposób połączenia powinien zostać zweryfikowany przez konstruktora.
Przy domu jednorodzinnym, wiacie o większej powierzchni lub konstrukcji narażonej na silny wiatr nie traktowałbym samodzielnego obliczenia jako projektu. Geometria mówi, jak długi jest element, ale nie mówi, czy element jest bezpieczny. O tym decydują jeszcze obciążenia, materiał, podparcie i łączniki.
Od poprawnego pomiaru do pewnego montażu
Najkrótsza droga do dobrego wymiaru prowadzi przez trzy czynności: zmierzenie odległości między punktami mocowania, obliczenie przekątnej i sprawdzenie wyniku na wzorniku. Dla układu 80 × 60 cm otrzymamy 100 cm długości osiowej, ale gotowy element może wymagać dodatkowego materiału na cięcia i dopasowanie.
Jeżeli zastrzał ma tylko usztywniać lekką pergolę, dokładny wzornik i staranne oparcie zwykle zrobią większą różnicę niż poszukiwanie jednego „idealnego” kąta. Przy dachu, wiacie lub większej konstrukcji do tych obliczeń trzeba dołączyć ocenę nośności, przekroju drewna i połączeń, bo dopiero cały układ zapewnia bezpieczeństwo.
