Źle umieszczony separator zanieczyszczeń może działać, ale nie chronić najdroższych elementów instalacji wtedy, gdy jest to najbardziej potrzebne. Najczęściej montuje się go na powrocie instalacji grzewczej, przed kotłem lub pompą ciepła, jednak znaczenie mają też kierunek przepływu, dostęp do czyszczenia i rodzaj urządzenia. Poniżej pokazuję, jak zaplanować to miejsce w nowym domu i jakich błędów unikać.
Najważniejsze zasady wyboru miejsca montażu
- Powrót instalacji przed źródłem ciepła to najczęstsza i najbezpieczniejsza lokalizacja.
- Separator powinien znaleźć się przed pompą, wymiennikiem lub kotłem, aby zatrzymać osady przed wrażliwymi podzespołami.
- Korpus montuje się zwykle pionowo, zgodnie ze strzałką wskazującą kierunek przepływu.
- Trzeba zapewnić swobodny dostęp serwisowy, miejsce na wyjęcie magnesu i opróżnienie osadnika.
- Separator powietrza i separator zanieczyszczeń mogą mieć inne zalecane punkty montażu.
Najlepsze miejsce to powrót przed źródłem ciepła
Najkrótsza odpowiedź na pytanie, gdzie zamontować separator zanieczyszczeń, brzmi: na przewodzie powrotnym, tuż przed urządzeniem, które ma być chronione. W domu jednorodzinnym będzie to najczęściej rura wracająca z grzejników, ogrzewania podłogowego lub bufora do kotła albo pompy ciepła.
Woda powrotna niesie ze sobą produkty korozji, drobiny rdzy, piasek montażowy i magnetyt. Magnetyt to ciemny osad powstający między innymi podczas korozji elementów stalowych. Separator wychwytuje te cząstki, zanim trafią do wymiennika ciepła, pompy obiegowej lub wymiennika pompy ciepła.

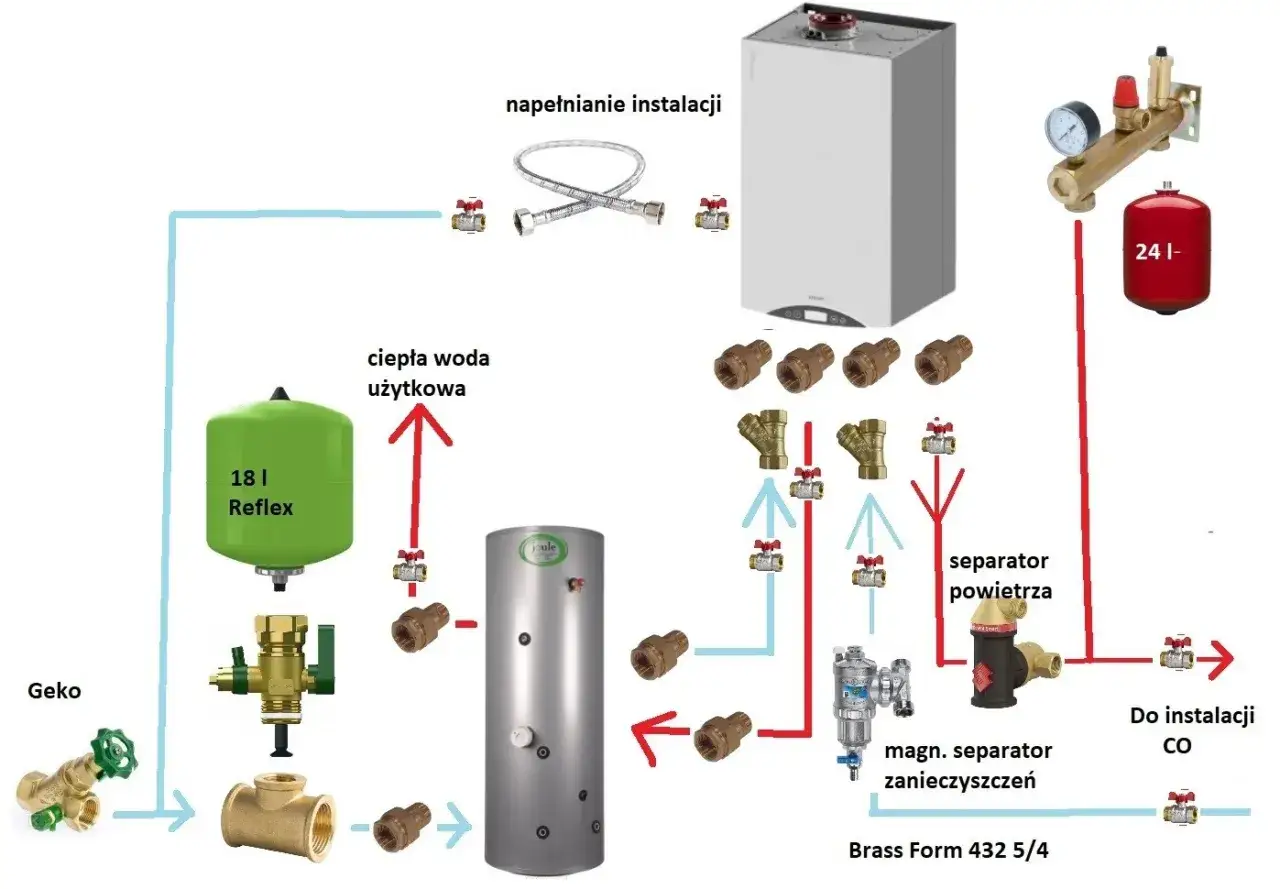

W praktyce najlepiej umieścić urządzenie w kotłowni, na odcinku instalacji między rozdzielaczem lub sprzęgłem hydraulicznym a źródłem ciepła. Jeśli pompa obiegowa znajduje się na powrocie, separator powinien być zamontowany po jej stronie ssawnej, czyli przed pompą w kierunku przepływu. Takie położenie ogranicza ryzyko zatarcia wirnika przez metaliczny osad.
Dlaczego nie wystarczy zamontować go w dowolnym miejscu
W zamkniętej instalacji zanieczyszczenia rzeczywiście krążą w obiegu, ale zanim zostaną przechwycone, mogą kilka razy przejść przez pompę lub wymiennik. Dlatego twierdzenie, że lokalizacja nie ma znaczenia, jest tylko częściowo prawdziwe. Separator umieszczony przed chronionym podzespołem daje konkretną ochronę, a nie jedynie ogólne oczyszczanie wody.
Jeżeli układ ma kilka niezależnych obiegów, na przykład osobny obieg grzejnikowy, podłogowy i obieg pompy ciepła, jeden separator nie zawsze zabezpieczy każdy element w takim samym stopniu. Wtedy miejsce trzeba ustalić na podstawie schematu hydraulicznego, a nie tylko długości dostępnego odcinka rury.
Powrót, zasilanie czy okolice pompy ciepła
Najczęstsze nieporozumienie wynika z mieszania funkcji separatora zanieczyszczeń z separatorem powietrza. Oba urządzenia mogą wyglądać podobnie, ale nie muszą pracować w tym samym punkcie instalacji. Separator magnetyczny do osadów zwykle trafia na powrót, natomiast separator powietrza często montuje się na gorącym zasilaniu za źródłem ciepła.
| Rodzaj miejsca | Kiedy ma sens | Na co uważać |
|---|---|---|
| Powrót przed kotłem | Standardowa instalacja z kotłem gazowym, elektrycznym lub stałopalnym | Trzeba zachować dostęp do spustu i sprawdzić wymagania producenta kotła |
| Powrót przed pompą ciepła | Ochrona wymiennika i pompy obiegowej przed magnetytem oraz osadem | Filtr powinien być dobrany do przepływu i średnicy przewodu |
| Przed pompą obiegową | Układy, w których pompa znajduje się poza źródłem ciepła | Separator musi znajdować się po stronie ssawnej pompy |
| Zasilanie za źródłem ciepła | Niektóre separatory powietrza lub urządzenia kombinowane | Nie należy przenosić tej zasady automatycznie na każdy separator magnetyczny |
| Bezpośrednio przy buforze lub sprzęgle | Rozbudowane instalacje z kilkoma obiegami | Potrzebna jest analiza całego układu, aby nie pominąć chronionego obiegu |

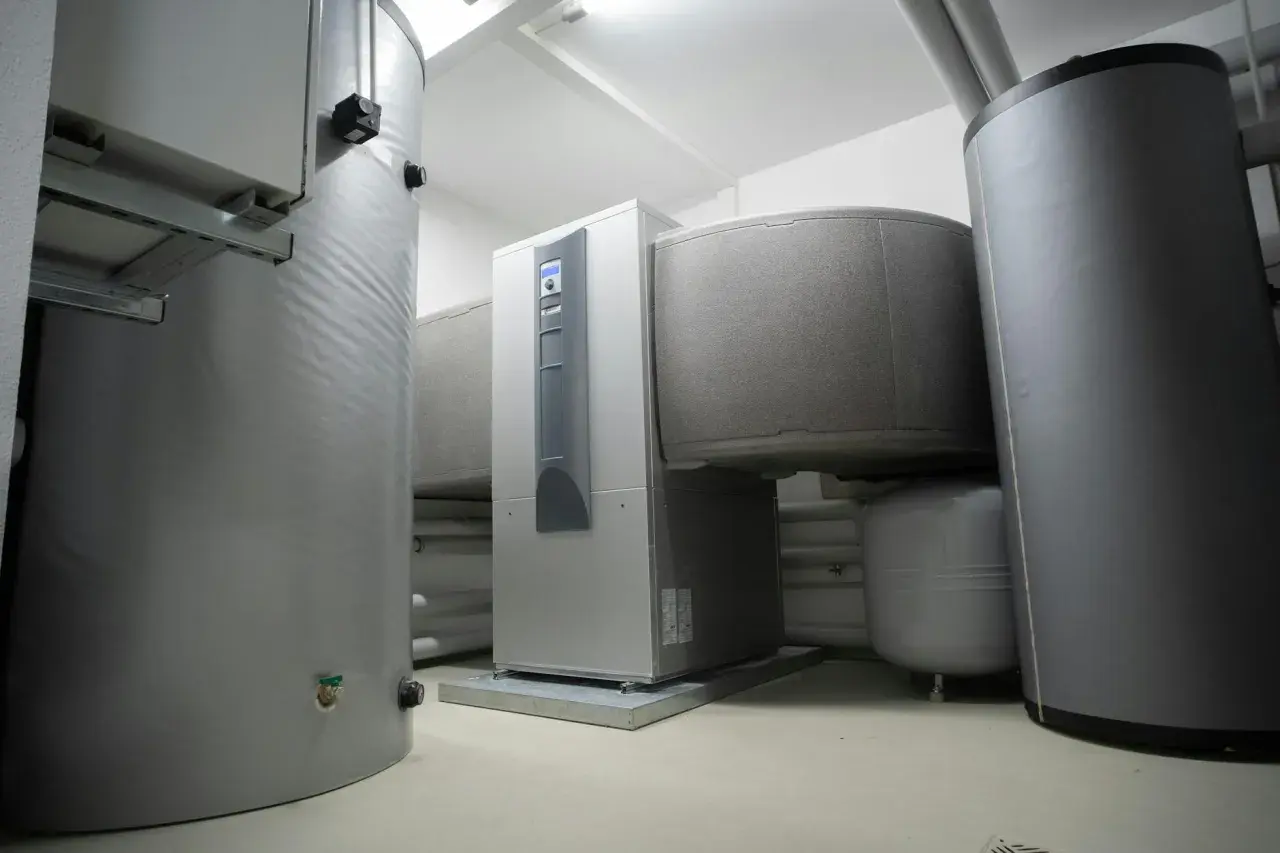

Przy pompie ciepła nie oszczędzałbym na tym elemencie. Jej wymiennik i pompy są wrażliwe na zanieczyszczenia, a naprawa może kosztować znacznie więcej niż dobre urządzenie filtrujące. Dokładny punkt montażu zawsze powinien wynikać z instrukcji konkretnej pompy, ponieważ część producentów wymaga także dodatkowego filtra siatkowego albo magnetycznego na powrocie.
W instalacji chłodniczej zasady mogą się różnić, podobnie jak w układach z glikolem, wymiennikiem płytowym czy kilkoma źródłami ciepła. Jeśli separator jest urządzeniem łączącym funkcję odpowietrzania i odmulania, trzeba sprawdzić instrukcję danego modelu, a nie kierować się samą nazwą produktu.
Jak zaplanować miejsce w nowym domu
Najłatwiej zrobić to na etapie projektu kotłowni, zanim instalator rozprowadzi rury i zamknie je za zabudową. Ja proponuję zaznaczyć separator na schemacie razem z dwoma zaworami odcinającymi, spustem i kierunkiem przepływu. Dzięki temu urządzenie nie staje się przypadkowym dodatkiem wciśniętym między inne elementy.
Wysokość i pozycja urządzenia
Większość separatorów z osadnikiem projektuje się do montażu pionowego. Komora zbiera wtedy cięższe cząstki na dole, a opróżnianie przez zawór spustowy jest prostsze i nie wymaga demontażu całego korpusu. Niektóre modele dopuszczają montaż na rurze poziomej albo zmianę kąta ustawienia, ale decydujące są oznaczenia na korpusie i instrukcja producenta.
Trzeba zostawić przestrzeń na odkręcenie pokrywy, wyjęcie wkładu lub magnesu oraz podstawienie naczynia pod zawór. Nie umieszczałbym separatora tuż przy ścianie, pod stropem ani za zbiornikiem, który trzeba będzie później zdemontować. Kilkanaście centymetrów oszczędzonego miejsca może zamienić zwykłe czyszczenie w kosztowną przeróbkę.
Zawory i możliwość płukania
Zawór odcinający przed separatorem i drugi za nim pozwalają zamknąć urządzenie podczas serwisu. W małej instalacji domowej obejście, czyli by-pass, nie zawsze jest potrzebne, ale w większym układzie może umożliwić pracę ogrzewania podczas czyszczenia. Nie wolno jednak traktować by-passu jako usprawiedliwienia dla stałego omijania separatora.
Przed pierwszym uruchomieniem instalację trzeba dokładnie wypłukać. Separator nie zastąpi czyszczenia po cięciu rur, lutowaniu, wierceniu ani montażu grzejników. Ma zatrzymywać zanieczyszczenia powstające podczas pracy układu, a nie pełnić funkcję wiadra na odpady budowlane.
Jak dobrać separator do instalacji
Samo znalezienie odpowiedniego miejsca nie wystarczy, jeśli urządzenie będzie za małe dla instalacji. Podstawą jest średnica przyłączy, maksymalny przepływ i dopuszczalna temperatura pracy. W domu z pompą ciepła znaczenie ma również opór hydrauliczny, ponieważ zbyt restrykcyjny filtr może ograniczyć przepływ i pogorszyć pracę układu.
Do instalacji z elementami stalowymi lub żeliwnymi rozsądny jest separator magnetyczny. Magnes przechwytuje cząstki ferromagnetyczne, natomiast część filtracyjna lub komora separacyjna zatrzymuje również piasek, rdzę i większe drobiny niemagnetyczne. W praktyce takie rozwiązanie jest bardziej uniwersalne niż prosty filtr siatkowy.
Jeżeli instalacja jest stara, wielokrotnie uzupełniana wodą albo wyraźnie zabrudzona, wybrałbym model z większym osadnikiem i wygodnym zaworem spustowym. Duża komora oznacza rzadsze czyszczenie, ale nie zwalnia z kontroli, szczególnie w pierwszych tygodniach po uruchomieniu nowego układu.
Przeczytaj również: Ceglane nadproże - kiedy ma sens i jak je wykonać?
Jak często czyścić urządzenie
Po wykonaniu nowej instalacji warto sprawdzać separator co 2-4 tygodnie, ponieważ właśnie wtedy uwalnia się najwięcej pozostałości po montażu. Gdy ilość osadu wyraźnie spadnie, zwykle wystarcza kontrola raz lub dwa razy w roku, choć starszy albo problematyczny układ może wymagać częstszej obsługi.
Czyszczenie wykonuje się zgodnie z instrukcją. W modelu magnetycznym często najpierw wyjmuje się magnes, a później otwiera spust, aby usunąć osad. Przed rozpoczęciem prac trzeba poczekać, aż medium ostygnie, i sprawdzić, czy zawory odcinające rzeczywiście odseparowały urządzenie od reszty instalacji.
Błędy, które obniżają skuteczność separatora
Najczęściej spotykam się z montażem w miejscu łatwym dla instalatora, ale trudnym dla właściciela. Urządzenie trafia wtedy za kotłem, pod zabudowę albo w ciasny narożnik, do którego nie da się przyłożyć klucza. Dobry separator, którego nie można wyczyścić, w praktyce szybko przestaje być dobrym zabezpieczeniem.
- Montowanie bez sprawdzenia strzałki przepływu.
- Ustawienie osadnika bokiem, mimo że producent wymaga pozycji pionowej.
- Brak zaworów odcinających i spustu.
- Dobór urządzenia wyłącznie po średnicy gwintu, bez sprawdzenia przepływu.
- Umieszczenie separatora za pompą, gdy celem jest ochrona właśnie tej pompy.
- Zakrycie urządzenia płytą g-k lub stałą zabudową bez rewizji.
- Traktowanie separatora powietrza jako zamiennika separatora magnetycznego.
Osobną pułapką jest montaż na rurze instalacji wody użytkowej. Tam stosuje się inne filtry i inne materiały, ponieważ chodzi o wodę przeznaczoną do spożycia, a nie o zamknięty obieg grzewczy. Opisane zasady dotyczą przede wszystkim instalacji centralnego ogrzewania.
Jeżeli rury są już zabudowane albo układ ma bufor, sprzęgło i kilka pomp, nie przenosiłbym separatora bez konsultacji z instalatorem. Zmiana miejsca może wpłynąć na odpowietrzanie, opory przepływu i hydraulikę poszczególnych obiegów.
Jedna decyzja, która ułatwia późniejszą eksploatację kotłowni
W typowym domu jednorodzinnym separator zanieczyszczeń najlepiej zaplanować na powrocie, przed kotłem lub pompą ciepła, możliwie blisko chronionego urządzenia. Powinien stać stabilnie, mieć właściwy kierunek przepływu, dostęp do czyszczenia i zawory pozwalające na bezpieczny serwis.
Jeśli w instalacji występuje także separator powietrza, nie zakładaj, że oba urządzenia powinny znaleźć się w tym samym punkcie. Ostateczny układ warto sprawdzić na schemacie producenta źródła ciepła, szczególnie gdy dom ma pompę ciepła, bufor lub kilka niezależnych obiegów.
Dobrze wybrane miejsce poznaje się po tym, że separator jest łatwy do znalezienia, łatwy do opróżnienia i ustawiony przed elementem wymagającym ochrony. Taka prostota zwykle daje więcej niż rozbudowana armatura zamontowana bez przemyślenia kolejności urządzeń.
