REI 60 oznacza godzinę ochrony konstrukcji i przegrody
- R oznacza zachowanie nośności ogniowej.
- E potwierdza szczelność przegrody na płomienie i gorące gazy.
- I oznacza utrzymanie wymaganej izolacyjności cieplnej.
- Liczba 60 mówi o zachowaniu tych właściwości przez co najmniej 60 minut w warunkach badania.
- Klasa dotyczy całego rozwiązania, a nie pojedynczego produktu użytego na budowie.
Co dokładnie oznaczają litery R, E i I
Najprościej czytać ten zapis od lewej do prawej. REI 60 dotyczy elementu, który jednocześnie przenosi obciążenia, oddziela przestrzenie od ognia i ogranicza przepływ ciepła na stronę nienagrzewaną.
| Symbol | Znaczenie | Co to daje w praktyce |
|---|---|---|
| R | Nośność ogniowa | Element zachowuje stabilność i nadal przenosi przewidziane obciążenia. |
| E | Szczelność ogniowa | Płomienie i gorące gazy nie przedostają się na drugą stronę przegrody w niedopuszczalny sposób. |
| I | Izolacyjność ogniowa | Strona nieogrzewana nie nagrzewa się ponad wartości określone w badaniu. |
Litera E nie oznacza automatycznie pełnej dymoszczelności. Jeżeli wymagana jest ochrona przed dymem, w klasyfikacji mogą pojawić się dodatkowe oznaczenia, na przykład S. To drobne rozróżnienie ma znaczenie przy drzwiach, klapach i elementach oddzielenia pożarowego.
Dlaczego liczba 60 nie oznacza gwarancji dla całego domu
Liczba 60 oznacza czas klasyfikacyjny w minutach. W badaniu prowadzonym według określonej procedury element powinien przez co najmniej 60 minut spełniać kryteria R, E i I. Nie jest to jednak obietnica, że po godzinie konstrukcja natychmiast się zawali albo że każdy pożar będzie przebiegał tak samo.
Badanie odbywa się przy określonym sposobie obciążenia, geometrii elementu i przebiegu temperatury. Rzeczywisty pożar może rozwijać się szybciej lub wolniej, zależnie od wentylacji, rodzaju paliwa, obciążenia ogniowego i dostępu straży pożarnej. Traktuję więc REI 60 jako czas na ewakuację, działania ratownicze i ograniczenie rozprzestrzeniania ognia, a nie jako pełne zabezpieczenie budynku.
Istotne jest też to, że klasa dotyczy konkretnego układu. Inny wynik może mieć ściana murowana o określonej grubości, inny strop żelbetowy, a jeszcze inny ściana szkieletowa z płytami ogniochronnymi. Zmiana grubości okładziny, rozstawu profili, rodzaju wkrętów albo sposobu wykonania połączeń może sprawić, że rozwiązanie przestanie odpowiadać dokumentacji klasyfikacyjnej.
Gdzie REI 60 może pojawić się w domu
W budownictwie mieszkaniowym takie oznaczenie może dotyczyć przede wszystkim stropów, ścian i innych elementów nośnych pełniących funkcję oddzielającą. Przykładem jest przegroda między dwiema strefami pożarowymi albo element oddzielający część mieszkalną od pomieszczenia o większym zagrożeniu pożarowym.
Strop nad garażem lub pomieszczeniem technicznym
Jeżeli garaż, kotłownia lub inne pomieszczenie techniczne wymaga wydzielenia pożarowego, projekt może przewidywać odpowiednią klasę dla stropu. W takim przypadku nie wystarczy sprawdzić samej płyty stropowej. Trzeba uwzględnić również połączenia ze ścianami, warstwy podłogowe, sufity, przejścia instalacyjne i otwory rewizyjne.
Ściany oddzielenia przeciwpożarowego
Ściana o klasie REI 60 musi równocześnie przenosić obciążenia i oddzielać przestrzenie. Otwór drzwiowy w takiej ścianie nie może zostać wypełniony zwykłymi drzwiami wewnętrznymi. Zwykle stosuje się rozwiązanie o klasie EI lub E określonej w projekcie, wraz z właściwą ościeżnicą i uszczelnieniem.
Przeczytaj również: Ile waży pręt fi 12 i ile sztuk wchodzi na tonę?
Przejścia instalacyjne i przewody kominowe
To miejsce, w którym na budowie często powstaje problem. Nawet dobrze wykonany strop REI 60 może stracić swoje właściwości, jeśli przez jego konstrukcję przejdzie kabel, rura albo przewód kominowy bez odpowiedniego zabezpieczenia. Każde przejście powinno mieć rozwiązanie dobrane do rodzaju instalacji, średnicy przewodu i wymaganej klasy.
Przy kominie szczególnie ważne są odległości od materiałów palnych, obudowa oraz sposób przejścia przez strop i dach. Oznaczenie REI 60 stropu nie oznacza automatycznie, że przejście komina również spełnia REI 60. Ten detal trzeba rozwiązać osobno, zgodnie z projektem i dokumentacją systemu kominowego.
REI 60, EI 60 i R 60 to nie to samo
Te skróty bywają stosowane zamiennie, choć opisują różne wymagania. Najczęściej błąd polega na uznaniu, że każda przegroda z dopiskiem „60” ma identyczne właściwości. Tymczasem litery wskazują zakres funkcji, które muszą zostać zachowane.
| Klasa | Dotyczy | Przykładowe zastosowanie |
|---|---|---|
| R 60 | Nośność przez 60 minut | Słup, belka lub inny element konstrukcyjny, który nie musi oddzielać stref. |
| EI 60 | Szczelność i izolacyjność przez 60 minut | Ściana nienośna, drzwi, obudowa instalacji lub kanału. |
| REI 60 | Nośność, szczelność i izolacyjność przez 60 minut | Nośny strop lub ściana pełniąca funkcję oddzielenia pożarowego. |
Nie należy też mylić odporności ogniowej z reakcją na ogień. Klasa A1, A2, B czy C opisuje zachowanie materiału podczas pożaru, na przykład jego palność i udział w rozwoju ognia. REI 60 opisuje natomiast, jak długo gotowy element zachowuje określone funkcje w warunkach pożaru.
Czy każdy dom musi mieć elementy w klasie REI 60
Nie. Wymagana klasa zależy od rodzaju budynku, jego wysokości, sposobu użytkowania, podziału na strefy pożarowe oraz funkcji konkretnego elementu. REI 60 nie jest uniwersalnym wymogiem dla każdej ściany i każdego stropu w domu jednorodzinnym.

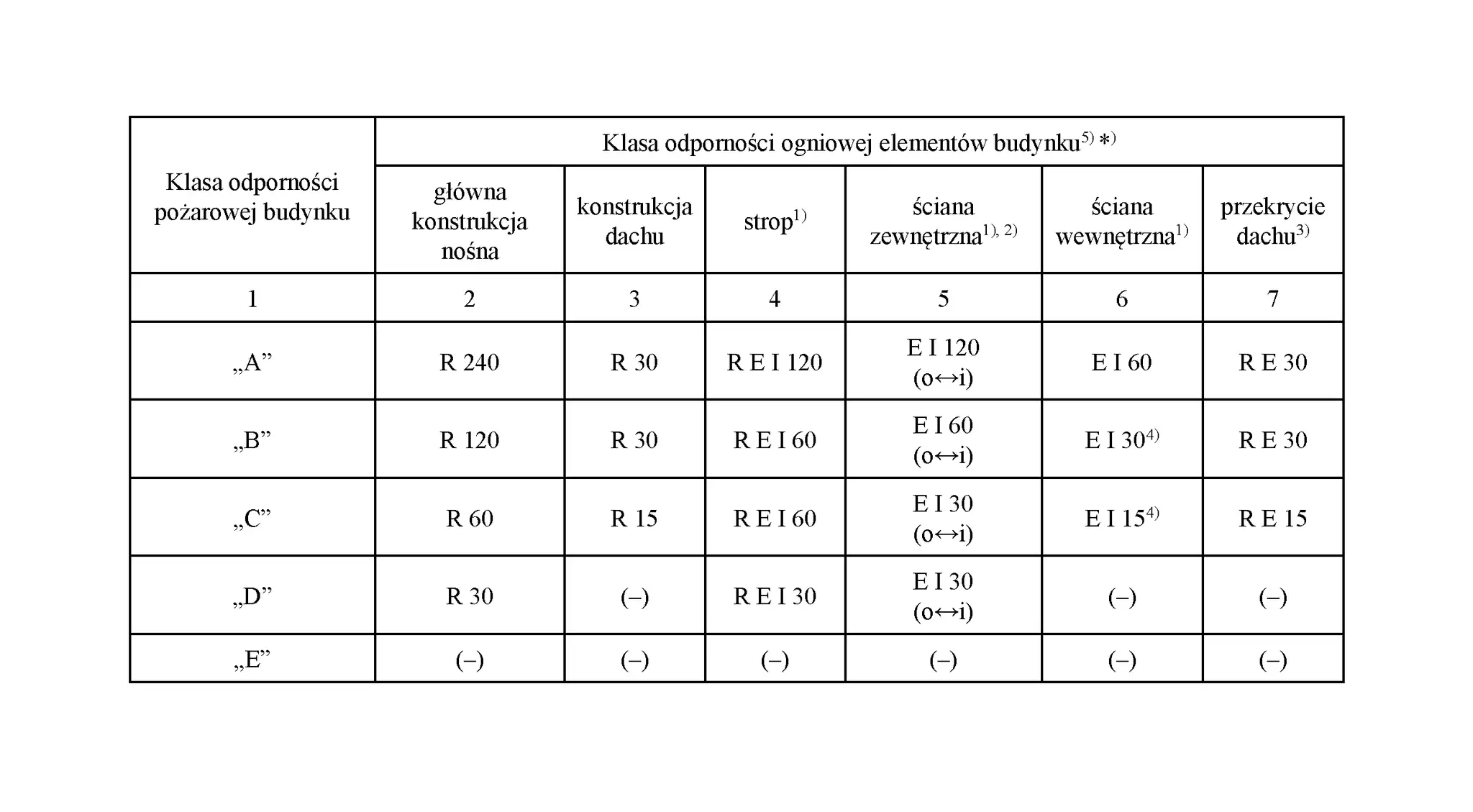

Polskie Warunki techniczne określają klasy odporności pożarowej budynków i minimalne wymagania dla ich elementów. W tabelach można znaleźć między innymi klasy REI 30, REI 60, REI 120 i wyższe, ale właściwy zapis dla konkretnej inwestycji powinien wynikać z projektu architektoniczno-budowlanego oraz części dotyczącej ochrony przeciwpożarowej.
Jeżeli w dokumentacji widzę REI 60, nie zakładam od razu, że dotyczy ono całej konstrukcji. Sprawdzam, który element ma taką klasę, z której strony jest narażony na ogień i jakie warstwy są częścią rozwiązania. To ważniejsze niż sama liczba widoczna na rzucie lub przekroju.
Jak sprawdzić, czy wykonanie rzeczywiście spełnia REI 60
Najbezpieczniej zacząć od dokumentacji, a nie od katalogu materiałów. Producent powinien wskazać, dla jakiego układu uzyskano klasyfikację. Liczy się nie tylko rodzaj płyty czy izolacji, lecz również jej grubość, sposób mocowania, profile, rozstaw łączników, podłoże i wykonanie styków.
- Odczytaj wymaganie z projektu i ustal, którego elementu dotyczy.
- Sprawdź klasyfikację systemu, deklarację właściwości użytkowych lub raport z oceny rozwiązania.
- Porównaj warunki wykonania z budową, zwłaszcza grubości, łączniki, krawędzie i połączenia.
- Zabezpiecz wszystkie przejścia instalacyjne, dylatacje i szczeliny zgodnie z przeznaczonym do tego systemem.
- Udokumentuj wykonanie zdjęciami i wpisami w dokumentacji budowy, zanim element zostanie zakryty.
Najczęstszy błąd to kupienie produktu z hasłem „ogniochronny” i uznanie, że cała przegroda automatycznie ma REI 60. Ogniochronność pojedynczego materiału nie jest równoznaczna z klasą całego elementu. Takie podejście bywa szczególnie ryzykowne przy zabudowie poddasza, stropach drewnianych i przejściach przewodów.
Nie próbowałbym też samodzielnie zastępować elementów systemu innymi, tańszymi odpowiednikami. Jeśli projekt wymaga konkretnego rozwiązania, zmiana materiału powinna zostać zaakceptowana przez projektanta lub osobę odpowiedzialną za ochronę przeciwpożarową.
Co naprawdę wynika z oznaczenia REI 60 w projekcie domu
REI 60 to informacja, że wskazany element ma przez minimum godzinę zachować nośność, szczelność i izolacyjność ogniową w warunkach określonych dla badania. Nie jest to nazwa produktu, grubość ściany ani gwarancja bezpieczeństwa całego budynku.
Dla inwestora najważniejsze są trzy rzeczy. Trzeba ustalić, którego elementu dotyczy wymaganie, zastosować kompletny przebadany lub właściwie oceniony system oraz dopilnować detali, które najłatwiej pominąć, czyli połączeń i przejść instalacyjnych.
Jeżeli zapis budzi wątpliwości, najlepiej wyjaśnić go przed rozpoczęciem robót z projektantem, kierownikiem budowy albo rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. Godzina odporności ogniowej powstaje z całego poprawnie wykonanego układu, a nie z jednej etykiety na opakowaniu materiału.
