Ogniomur w domu - wymagania, wykonanie i najczęstsze błędy

Gdy dwa segmenty domu stoją blisko siebie albo budynek biegnie w granicy działki, zwykła ściana może nie wystarczyć. Ogniomur, czyli ściana oddzielenia przeciwpożarowego, ma ograniczyć przejście ognia, dymu i wysokiej temperatury do sąsiedniej części obiektu. Wyjaśniam, gdzie się go stosuje, jakie wymagania musi spełnić, jak połączyć go z dachem i stropem oraz których błędów nie wolno popełnić.

Ogniomur nie jest zwykłą ścianą działową

Potoczna nazwa „ściana ogniowa” bywa używana dość luźno, ale w dokumentacji budowlanej chodzi najczęściej o ścianę oddzielenia przeciwpożarowego. Jej zadaniem nie jest tylko poprawa bezpieczeństwa jednego pomieszczenia. Ma rozdzielić dwie strefy pożarowe tak, aby pożar przez określony czas nie przeniósł się na drugą część budynku.

Ogniomur spotyka się przede wszystkim w zabudowie bliźniaczej, szeregowej i atrialnej, przy budynkach usytuowanych w granicy działki, a także w większych obiektach podzielonych na strefy pożarowe. W domu jednorodzinnym może oddzielać segmenty, garaż, część gospodarczą albo niezależne części budynku. Sam fakt, że ściana jest gruba i murowana, nie oznacza jeszcze, że spełnia wymagania pożarowe.

Najczęściej mylone są trzy różne rozwiązania. Ściana działowa porządkuje układ pomieszczeń, ściana konstrukcyjna przenosi obciążenia, natomiast ściana oddzielenia przeciwpożarowego ma dodatkowo potwierdzoną odporność ogniową i musi zachować ciągłość. To ważne zwłaszcza przy poddaszu, suficie podwieszanym oraz instalacjach prowadzonych przez przegrodę.

Jakie wymagania musi spełnić ściana i strop

Odporność ogniową opisują symbole R, E i I. R oznacza nośność ogniową, czyli zdolność do przenoszenia obciążeń podczas pożaru. E to szczelność ogniowa, a I oznacza izolacyjność, czyli ograniczenie wzrostu temperatury po stronie nieogrzewanej.

Jeżeli przegroda ma funkcję konstrukcyjną, zwykle potrzebna jest klasa REI. Dla ściany nienośnej stosuje się oznaczenie EI. Konkretna klasa zależy od klasy odporności pożarowej budynku, jego przeznaczenia i układu stref. W uproszczeniu wymagania dla elementów oddzielenia przeciwpożarowego wyglądają następująco:

W przypadku segmentów budynków mieszkalnych jednorodzinnych przepisy wskazują co najmniej REI 60 dla ściany oddzielającej segmenty. Nie należy jednak przenosić tej wartości automatycznie na każdy budynek. Projektant powinien sprawdzić konkretną klasę pożarową oraz to, czy ściana jest nośna.

Przegroda powinna być wykonana na własnym fundamencie albo na stropie opartym na konstrukcji o odporności ogniowej nie mniejszej niż sama ściana. W praktyce oznacza to, że nie można postawić ciężkiego muru REI 60 na przypadkowym fragmencie stropu bez sprawdzenia jego nośności i odporności ogniowej.

Połączenie z elewacją dachem i sufitem decyduje o skuteczności

Najbardziej newralgiczne miejsca znajdują się na końcach ściany. Zgodnie z warunkami technicznymi przegroda powinna wystawać co najmniej 0,3 m poza lico ściany zewnętrznej. Alternatywą jest pionowy pas z materiału niepalnego o szerokości minimum 2 m i klasie odporności ogniowej EI 60, wykonany na całej wysokości elewacji.

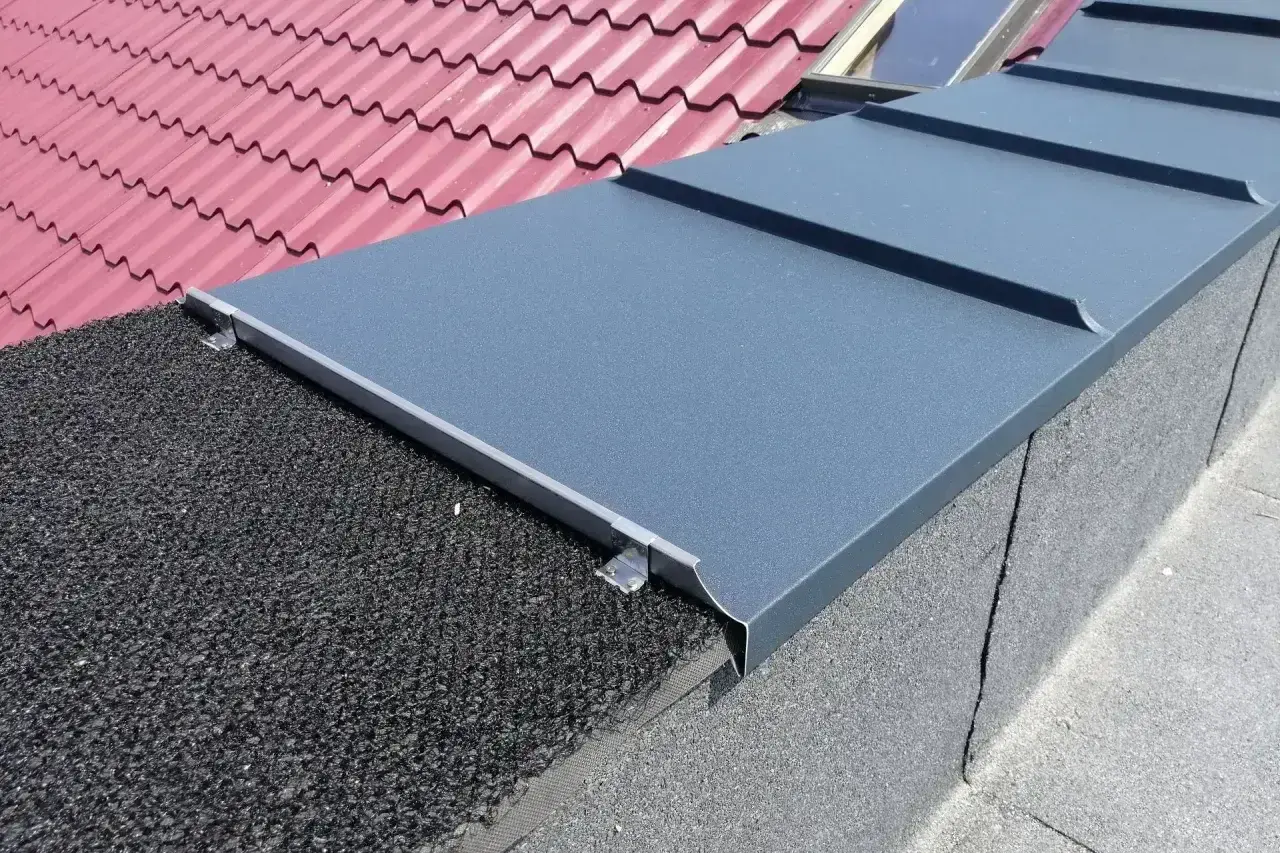

Przy dachu, którego pokrycie może rozprzestrzeniać ogień, ścianę wyprowadza się minimum 30 cm ponad pokrycie. Można też wykonać wzdłuż niej pas z materiału niepalnego o szerokości co najmniej 1 m i klasie EI 60, bezpośrednio pod pokryciem. To rozwiązanie wymaga dokładnego połączenia z warstwami dachu, dlatego nie powinno być ustalane dopiero przez dekarza na budowie.

Jeżeli dachy po obu stronach są zaklasyfikowane jako nierozprzestrzeniające ognia, sposób zakończenia przegrody może być prostszy. Nie oznacza to jednak, że można zakończyć mur na wysokości sufitu. Ogniomur musi przejść przez całą wysokość rozdzielanych stref, a w poddaszu należy go połączyć z konstrukcją dachu albo z odpowiednio sklasyfikowanym stropem.

Podobny problem występuje przy sufitach podwieszanych. Płyty sufitu nie mogą zastępować ściany oddzielenia, jeśli nad nimi pozostaje otwarta przestrzeń z palną konstrukcją lub instalacjami. W takim przypadku przegroda powinna być doprowadzona do stropu albo wykonana jako systemowa zabudowa o potwierdzonej klasie odporności ogniowej.

Z czego można wykonać ścianę oddzielenia przeciwpożarowego

Najczęściej stosuje się cegłę pełną, pustaki ceramiczne, silikaty, beton komórkowy oraz żelbet. Każdy z tych materiałów może znaleźć zastosowanie, ale o spełnieniu wymagań decyduje konkretny układ warstw, grubość, zaprawa, połączenie ze stropem i sposób wykończenia.

W ciężkich przegrodach murowanych dużą zaletą jest odporność na uszkodzenia i dobra stabilność. Silikaty oraz ceramika zwykle dobrze sprawdzają się tam, gdzie potrzebna jest także wysoka izolacyjność akustyczna. Beton komórkowy może być użyteczny ze względu na małą masę, lecz jego parametry trzeba potwierdzić dla konkretnej grubości i sposobu wykonania.

Możliwe są również systemy suchej zabudowy z płyt ogniochronnych. Nie wystarczy jednak kupić płyty z dopiskiem „Fire” i zamontować ich według własnego pomysłu. Klasa EI 60 dotyczy całego przebadanego systemu, a więc profili, liczby płyt, ich grubości, wełny, wkrętów, spoin i połączeń obwodowych.

W przypadku ocieplenia elewacji przy ogniomurze najczęściej potrzebny jest materiał niepalny, na przykład wełna mineralna, wraz z rozwiązaniem systemowym dla pasa EI 60. Styropian nie jest automatycznie wykluczony z każdej elewacji, ale w miejscu wymagającym pasa przeciwpożarowego nie można zastąpić zaprojektowanego rozwiązania przypadkowym materiałem.

Instalacje i otwory są najczęstszym słabym punktem

Idealnie pełna ściana bez przejść jest łatwa do oceny. Problem zaczyna się wtedy, gdy przez ogniomur przechodzą przewody elektryczne, rury, kanały wentylacyjne, instalacje teletechniczne albo przewody grzewcze. Każde takie miejsce może stać się drogą dla płomieni i dymu.

Przepusty w elementach oddzielenia przeciwpożarowego powinny mieć klasę EI wymaganą dla danej przegrody. Stosuje się do tego certyfikowane masy, opaski, kołnierze, kasety lub systemowe uszczelnienia. Pianka montażowa, zwykły silikon i zaprawa użyta bez klasyfikacji nie są zamiennikiem zabezpieczenia ogniochronnego.

Otwory drzwiowe i techniczne trzeba ograniczać do minimum. Jeżeli są potrzebne, drzwi powinny mieć właściwą klasę odporności ogniowej, a w wielu zastosowaniach także samozamykacz. Wstawienie zwykłego okna, drzwi balkonowych albo rewizji instalacyjnej może pozbawić całą ścianę wymaganej funkcji.

Przy odbiorze sprawdzam nie tylko samą powierzchnię muru, lecz także ciągłość połączeń, dylatacje i miejsca przejścia instalacji. To właśnie tam najczęściej pojawiają się niedoróbki, które później trudno naprawić bez demontażu elewacji, sufitu lub zabudowy poddasza.

Najczęstsze błędy przy budowie i remoncie

• Zakończenie ściany na wysokości sufitu zamiast doprowadzenia jej do stropu lub dachu.
• Oparcie ciężkiej przegrody na stropie bez sprawdzenia jego klasy i nośności.
• Wykonanie pasa z wełny lub płyt bez dokumentacji potwierdzającej wymaganą klasę EI.
• Przebicie ściany instalacją bez zastosowania certyfikowanego uszczelnienia.
• Zastąpienie ogniomuru zwykłą ścianą działową z pojedynczej warstwy płyt.
• Docieplenie pasa przy granicy stref materiałem, który nie spełnia wymagań reakcji na ogień.
• Brak uzgodnienia detalu z projektantem przed wykonaniem więźby i pokrycia dachowego.

W istniejącym domu szczególnie ryzykowne są adaptacje poddasza i przebudowy bliźniaków. Samo dołożenie płyt ogniochronnych od strony wnętrza może nie wystarczyć, jeśli ogień nadal może obejść przegrodę przez szczelinę przy dachu, elewację albo pustkę nad sufitem.

Orientacyjnie sama robocizna murowania ściany może kosztować około 80-150 zł za m², ale nie jest to cena kompletnego ogniomuru. Do wyceny dochodzą fundament lub wzmocnienie stropu, materiały, obróbki dachowe, pasy EI 60, tynk, rusztowanie i uszczelnienia. Najtańsza oferta często nie obejmuje właśnie tych elementów, które decydują o zgodności rozwiązania.

Co sprawdzić przed zamknięciem ściany

Przed rozpoczęciem prac trzeba mieć określoną klasę odporności ogniowej, przebieg przegrody oraz detal jej połączenia z fundamentem, stropem, elewacją i dachem. Warto też zebrać dokumenty użytych systemów, zwłaszcza klasyfikacje ogniowe płyt, drzwi, przepustów i pasów elewacyjnych.

• Sprawdź, czy ściana jest nośna i czy wymaga klasy REI, czy tylko EI.
• Potwierdź, że fundament lub strop przeniesie obciążenie i ma odpowiednią odporność ogniową.
• Ustal sposób zakończenia ściany przy dachu oraz szerokość wymaganych pasów niepalnych.
• Zaplanuj wszystkie instalacje przed murowaniem lub zabudową.
• Zabezpiecz każdy przepust systemem o klasie odpowiedniej do przegrody.
• Nie zakrywaj połączeń tynkiem ani płytami, dopóki kierownik budowy nie sprawdzi ich wykonania.

Moja praktyczna zasada jest prosta: ogniomur projektuje się jako ciągły układ ściany, stropu, dachu i elewacji, a nie jako pojedynczy mur. Jeżeli każdy z tych elementów ma potwierdzone parametry i został poprawnie połączony, przegroda rzeczywiście ogranicza rozwój pożaru. Jeśli zabraknie choć jednego ogniwa, wysoka klasa samej ściany może nie dać oczekiwanego bezpieczeństwa.
