Belka oparta na słupie może wyglądać solidnie, a mimo to pracować, skręcać się albo rozsuwać pod wpływem wiatru i zmiennego obciążenia. Dobre połączenie belki drewnianej ze słupem wymaga dopasowania metody do sił działających w konstrukcji, rodzaju drewna i miejsca montażu. Poniżej pokazuję, kiedy sprawdza się wrąb, czop, śruby, wieszaki oraz złącza ukryte, a także jak uniknąć błędów, które później trudno naprawić.
O trwałości węzła decydują podparcie, łączniki i ochrona drewna
- Najpierw obciążenia - belka dachu, stropu lub tarasu wymaga sprawdzenia konstrukcyjnego.
- Najpewniejsze podparcie przenosi siły przez powierzchnię styku, a nie wyłącznie przez wkręty.
- Wrąb i czop dają estetyczny efekt, lecz wymagają precyzji i nie mogą nadmiernie osłabiać przekroju.
- Łączniki stalowe przyspieszają montaż, ale trzeba stosować dokładnie te wkręty i śruby, które przewiduje karta techniczna.
- Wilgoć i woda są częstszą przyczyną problemów niż sam wybór złącza.
Od czego zacząć projektowanie węzła belka słup
Najpierw ustalam, co naprawdę ma przenieść połączenie. Inaczej pracuje belka w lekkiej pergoli, inaczej płatew pod dachem, a jeszcze inaczej belka stropowa. W konstrukcji domu mogą pojawić się siły ściskające, ścinające, wyrywające i poziome. Sam fakt, że elementy są skręcone, nie oznacza jeszcze, że węzeł ma odpowiednią nośność.
Najważniejsze jest zapewnienie odpowiedniego oparcia belki na słupie. Jeżeli cała reakcja podporowa przenosi się przez niewielką krawędź albo kilka przypadkowych śrub, drewno może zostać miejscowo zmiażdżone. Łączniki powinny stabilizować elementy i przejmować przewidziane siły, ale nie zastępować powierzchni podparcia tam, gdzie konstrukcja ma pracować głównie na ściskanie.
Przy belce pod dachem trzeba dodatkowo uwzględnić ssanie wiatru. To ono może próbować unieść belkę, nawet gdy jej ciężar normalnie dociska ją do słupa. W pergoli lub wiacie ważne są również siły poziome, dlatego często potrzebny jest miecz, czyli ukośne usztywnienie łączące słup z belką.
W przypadku elementów przenoszących obciążenia domu nie dobieram złącza wyłącznie na podstawie zdjęcia z internetu. Projektant konstrukcji powinien sprawdzić przekroje, klasę drewna, reakcje podporowe, rozstaw łączników i odległości od krawędzi zgodnie z zasadami Eurokodu 5. Dotyczy to szczególnie belek stropowych, podciągów, płatwi i konstrukcji dachowych.
Która metoda najlepiej łączy belkę ze słupem
Nie ma jednego najlepszego rozwiązania. Ja najczęściej dzielę dostępne metody na trzy grupy: połączenia ciesielskie wykonane w drewnie, złącza stalowe oraz rozwiązania mieszane. Wybór zależy od tego, czy ważniejsza jest dla nas estetyka, szybkość montażu czy możliwość przeniesienia dużych sił.
| Metoda | Gdzie się sprawdza | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Oparcie na głowicy słupa | Wiaty, pergole, proste ramy | Dobre przenoszenie ściskania przez drewno | Trzeba zabezpieczyć belkę przed przesunięciem i uniesieniem |
| Wrąb ciesielski | Konstrukcje tradycyjne i eksponowane | Stabilne osadzenie oraz schludny wygląd | Nieprawidłowe wycięcie osłabia słup lub belkę |
| Czop i gniazdo | Altany, widoczne konstrukcje drewniane | Estetyka i dobre prowadzenie elementów | Wymaga dokładnego wykonania i kontroli pracy drewna |
| Kątowniki, płytki i wieszaki | Budowa szybka, konstrukcje pomocnicze i nośne | Powtarzalny montaż oraz łatwa kontrola | Trzeba dobrać właściwą nośność i rodzaj łączników |
| Śruby przelotowe | Duże przekroje i połączenia o większych siłach | Solidne skręcenie elementów | Otwory i podkładki mogą osłabiać drewno, jeśli są źle rozmieszczone |
| Złącze ukryte | Nowoczesne tarasy, pergole i reprezentacyjne elewacje | Brak widocznych okuć | Wyższy koszt i duża dokładność obróbki |
Oparcie i wrąb ciesielski
Najprostszy wariant polega na tym, że belka spoczywa na przygotowanej głowicy słupa. W takim układzie ciężar konstrukcji przekazuje się przede wszystkim przez powierzchnię oparcia, a stalowy łącznik zabezpiecza węzeł przed przesunięciem. To dobre rozwiązanie dla wielu wiat i pergoli, o ile słup oraz belka mają odpowiednie przekroje.
Wrąb pozwala częściowo osadzić belkę w słupie. Dzięki temu elementy nie przesuwają się łatwo względem siebie, ale każde wycięcie zmniejsza czynny przekrój drewna. Zbyt głęboki wrąb wykonany bez obliczeń może stworzyć słabe miejsce, szczególnie w pobliżu końca belki albo w strefie dużego ścinania.
Czop i gniazdo
Czop wsuwany w gniazdo jest efektownym rozwiązaniem, gdy połączenie ma być widoczne. Dobrze wykonany detal prowadzi belkę i ogranicza jej przesuwanie, jednak nie powinien być jedynym zabezpieczeniem w konstrukcji narażonej na podrywanie przez wiatr.
W praktyce czop i gniazdo wymagają większej precyzji niż montaż gotowego wieszaka. Trzeba zostawić miejsce na naturalną pracę drewna, kontrolować wilgotność elementów i nie doprowadzić do pęknięcia słupa przy narożach gniazda.
Łączniki stalowe i śruby
Wieszaki, kątowniki, płytki perforowane i specjalne wsporniki są wygodne, gdy liczy się szybki montaż. W katalogach producentów można znaleźć modele do zwykłego drewna, drewna klejonego, betonu oraz elementów o dużych przekrojach. Nie traktuję jednak każdego metalowego uchwytu jako zamiennika konstrukcyjnego, ponieważ podobny wygląd nie oznacza podobnej nośności.
Śruby przelotowe sprawdzają się przy większych przekrojach, ale wymagają prawidłowych podkładek, odległości od krawędzi i kontroli dokręcenia. Zwykłe wkręty do płyt gipsowych, czarne wkręty uniwersalne albo przypadkowe gwoździe nie są zamiennikiem wkrętów konstrukcyjnych z określoną nośnością.
Jak wykonać takie połączenie krok po kroku
Przed rozpoczęciem pracy przygotowuję nie tylko drewno, ale również rysunek z wymiarami i kolejnością montażu. W konstrukcji, która ma już dach lub strop, późniejsze poprawki są trudne, dlatego lepiej sprawdzić detal przed podniesieniem belki.
- Sprawdź przekroje i kierunek obciążenia. Ustal, gdzie belka ma się oprzeć, jakie siły działają na węzeł i czy słup przekazuje obciążenie na fundament lub inną odpowiednią podporę.
- Wybierz sposób podparcia. Belka powinna mieć stabilne, równe miejsce styku. Nie może wisieć na pojedynczym gwoździu ani opierać się na zbyt cienkiej krawędzi.
- Przymierz elementy na sucho. Sprawdź kąty, pion słupa, poziom belki i położenie otworów. Przy złączach ukrytych ten etap jest szczególnie ważny, bo po frezowaniu nie ma wiele miejsca na korektę.
- Wykonaj wrąb lub gniazdo zgodnie z projektem. Nie pogłębiaj wycięcia tylko po to, aby element łatwiej wszedł na miejsce. Każdy dodatkowy ubytek drewna wpływa na nośność.
- Zabezpiecz konstrukcję tymczasowo. Podczas skręcania belka powinna być podparta i unieruchomiona. Przypadkowe przesunięcie może spowodować obciążenie łącznika w kierunku, do którego nie został przeznaczony.
- Zamontuj łączniki zgodnie z kartą techniczną. Wykorzystaj wymagane otwory, średnice i długości wkrętów lub śrub. Nie zmniejszaj liczby mocowań bez ponownego sprawdzenia połączenia.
- Sprawdź wodę i korozję. Na zewnątrz stosuj łączniki przeznaczone do warunków atmosferycznych. Zadbaj o odpływ wody i nie zamykaj mokrego końca belki w miejscu, w którym nie będzie mógł wyschnąć.
Najczęściej pomijany jest etap kontroli po skręceniu. Sprawdzam wtedy, czy belka nadal ma pełne oparcie, czy słup nie odchylił się od pionu i czy podkładki nie zostały wciśnięte w miękkie włókna. Dokręcenie śruby nie może zastępować prawidłowego spasowania.
Nie podaję jednej uniwersalnej liczby wkrętów, ponieważ ich wymagana liczba zależy od obciążenia, średnicy, długości, kierunku włókien i typu złącza. Producent łącznika powinien podawać schemat gwoździowania lub wkrętowania oraz nośność dla konkretnego układu.
Co zmienia miejsce montażu i rodzaj słupa
Drewniany słup
Przy drewnianym słupie najłatwiej wykonać oparcie, wrąb albo połączenie na czop. Trzeba jednak pilnować, aby woda nie zalegała w miejscu styku. W konstrukcjach zewnętrznych dobrze działa detal, w którym belka nie tworzy zamkniętej kieszeni dla wilgoci, a powierzchnie czołowe są zabezpieczone odpowiednim środkiem.
Jeśli słup i belka są wykonane z drewna klejonego, nie kopiuję automatycznie detalu ze zwykłego drewna litego. Inna budowa elementu, większy przekrój i większe siły mogą wymagać systemowego wspornika albo połączenia śrubowego przewidzianego dla drewna klejonego.
Słup betonowy lub murowany
Drewnianej belki nie powinno się po prostu przykręcać do betonu przypadkową kotwą. Najczęściej potrzebny jest stalowy wspornik, siodło albo blacha podoporowa, a sposób zakotwienia w betonie powinien uwzględniać jego klasę, odległości od krawędzi oraz ryzyko wyrwania.
Przy słupie murowanym trzeba sprawdzić, czy kotwa trafia w element zdolny do przeniesienia obciążenia. Pustak, cienka warstwa zaprawy i przypadkowo dobrana kotwa nie zapewnią bezpieczeństwa belki pod dachem.
Przeczytaj również: Dom z kamienia czy kamienna elewacja? Koszty i ważne zasady

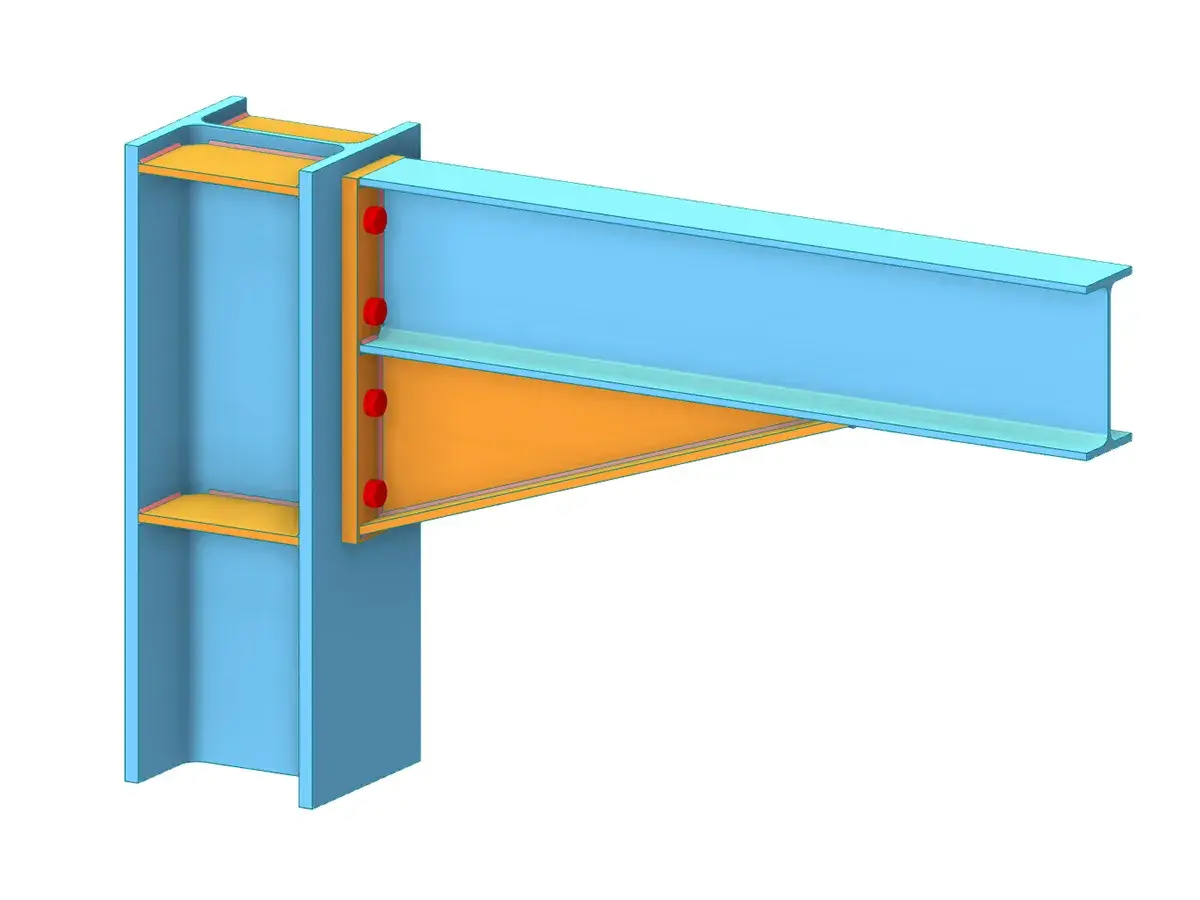

Słup stalowy
Przy stali zwykle stosuje się przygotowaną blachę, konsolę albo siodło przykręcone do profilu. Nie polecam wiercenia dużych otworów w słupie ani spawania na budowie bez uzgodnionego detalu, ponieważ można osłabić profil lub uszkodzić zabezpieczenie antykorozyjne.
Ważna jest także izolacja między drewnem a stalą, zwłaszcza na zewnątrz. Połączenie powinno ograniczać kontakt drewna z wodą i umożliwiać wysychanie. W przeciwnym razie nawet mocny łącznik nie zapobiegnie gniciu drewna.
Błędy, które szybko osłabiają konstrukcję
Najczęstszy błąd to wybór łącznika przed określeniem obciążeń. Ktoś kupuje popularny kątownik, dopasowuje do niego wkręty i dopiero później zastanawia się, czy element utrzyma belkę. W lekkiej dekoracyjnej pergoli może to przejść bez widocznych skutków, ale przy dachu lub stropie jest to zła kolejność.
- Brak pełnego oparcia i przenoszenie ciężaru wyłącznie przez śruby.
- Zbyt głęboki wrąb, który osłabia belkę albo głowicę słupa.
- Wkręty zbyt krótkie lub zastosowane w niewłaściwym kierunku.
- Pomijanie otworów montażowych w łączniku bez sprawdzenia nośności.
- Brak zabezpieczenia przed siłą poziomą w wysokiej wiacie lub pergoli.
- Zatrzymywanie wody na styku drewna, blachy i betonu.
- Łączenie mokrego drewna bez uwzględnienia późniejszego skurczu.
- Wiercenie blisko krawędzi, co może doprowadzić do rozszczepienia elementu.
Osobną pułapką jest nadmierna wiara w klej. Klej może pomóc w elementach przygotowanych fabrycznie, ale na placu budowy nie naprawi źle dopasowanego wrębu ani nie zastąpi łącznika przenoszącego wyrywanie. Klej nie powinien być jedyną ochroną węzła zewnętrznego, który pracuje pod wpływem wilgoci i temperatury.
Jeżeli belka podtrzymuje dach, strop, balkon, taras na słupach albo ciężką konstrukcję z drewna klejonego, traktuję połączenie jako detal wymagający sprawdzenia przez konstruktora. W przypadku małej pergoli można skorzystać z rozwiązania systemowego i instrukcji producenta, ale również wtedy trzeba zachować wskazane rozstawy oraz rodzaj mocowania.
Detal, który warto sprawdzić przed zamknięciem konstrukcji
Przed zakryciem połączenia izolacją, obudową albo podsufitką robię krótką kontrolę. Belka powinna mieć stabilne oparcie, słup musi stać pionowo, a wszystkie śruby, wkręty i kotwy powinny być zgodne z przyjętym detalem. Sprawdzam też, czy woda ma drogę odpływu i czy stalowe elementy nie będą stale mokre.
Jeśli najważniejsza jest szybkość, zwykle wybieram certyfikowany łącznik systemowy. Gdy liczy się wygląd, rozważam czop, wrąb albo złącze ukryte, ale tylko wtedy, gdy wykonawca potrafi zachować wymaganą dokładność. W konstrukcjach obciążonych często najlepiej sprawdza się rozwiązanie mieszane, czyli odpowiednie oparcie drewniane uzupełnione stalowym zabezpieczeniem przed przesunięciem i poderwaniem.
Dobrze wykonany węzeł nie musi być efektowny. Powinien przede wszystkim przewidywalnie przenosić obciążenia, chronić drewno przed wilgocią i pozwalać na kontrolę połączenia. To właśnie te trzy cechy decydują, czy belka będzie stabilna nie tylko w dniu montażu, ale również po wielu sezonach.
