Pompa obiegowa potrafi rozwiązać problem niedogrzanych grzejników, ale w układzie otwartym nie można potraktować jej jak zwykłego urządzenia wstawionego w dowolny odcinek rury. Liczy się miejsce montażu, położenie naczynia wzbiorczego, zabezpieczenie kotła przed przegrzaniem oraz możliwość pracy grawitacyjnej po zaniku prądu.
Najważniejsze zasady bezpiecznej pracy pompy w układzie otwartym
- Naczynie wzbiorcze musi mieć stałe, drożne połączenie z instalacją i być zabezpieczone przed zamarzaniem.
- Pompę najczęściej montuje się na powrocie, gdzie temperatura wody jest niższa, ale ostateczne miejsce zależy od schematu kotłowni.
- Na rurze bezpieczeństwa i wzbiorczej nie wolno montować zaworów odcinających.
- Pompa powinna mieć zawory odcinające, filtr oraz poprawny kierunek przepływu.
- Przy kotle na paliwo stałe trzeba przewidzieć obejście grawitacyjne albo inne zabezpieczenie na wypadek braku zasilania.
- Orientacyjny koszt prostej modernizacji w 2026 roku wynosi zwykle 500-1500 zł, a trudniejsze przeróbki mogą kosztować więcej.
Dlaczego układ otwarty wymaga innego podejścia
W układzie otwartym woda grzewcza ma pośredni kontakt z atmosferą przez otwarte naczynie wzbiorcze. Zbiornik przejmuje zwiększającą się objętość wody podczas nagrzewania i ogranicza ryzyko niebezpiecznego wzrostu ciśnienia.
To rozwiązanie nadal spotyka się przede wszystkim przy kotłach na paliwo stałe, starszych instalacjach grzejnikowych oraz kominkach z płaszczem wodnym. Nie oznacza jednak, że każdą instalację z takim źródłem można wykonać bez projektu. Obowiązujące przepisy dopuszczają także niektóre kotły stałopalne w układzie zamkniętym, ale tylko po spełnieniu wymagań dotyczących odprowadzania nadmiaru ciepła i zgodnie z instrukcją producenta.
Pompa obiegowa zastępuje naturalny ruch wody wymuszonym przepływem. Dzięki temu grzejniki szybciej się nagrzewają, a instalacja może pracować na mniejszych średnicach rur. Trzeba jednak pamiętać, że pompa nie zastępuje zabezpieczeń kotła. Jej zatrzymanie nie może doprowadzić do odcięcia kotła od naczynia wzbiorczego ani od drogi awaryjnego przepływu wody.

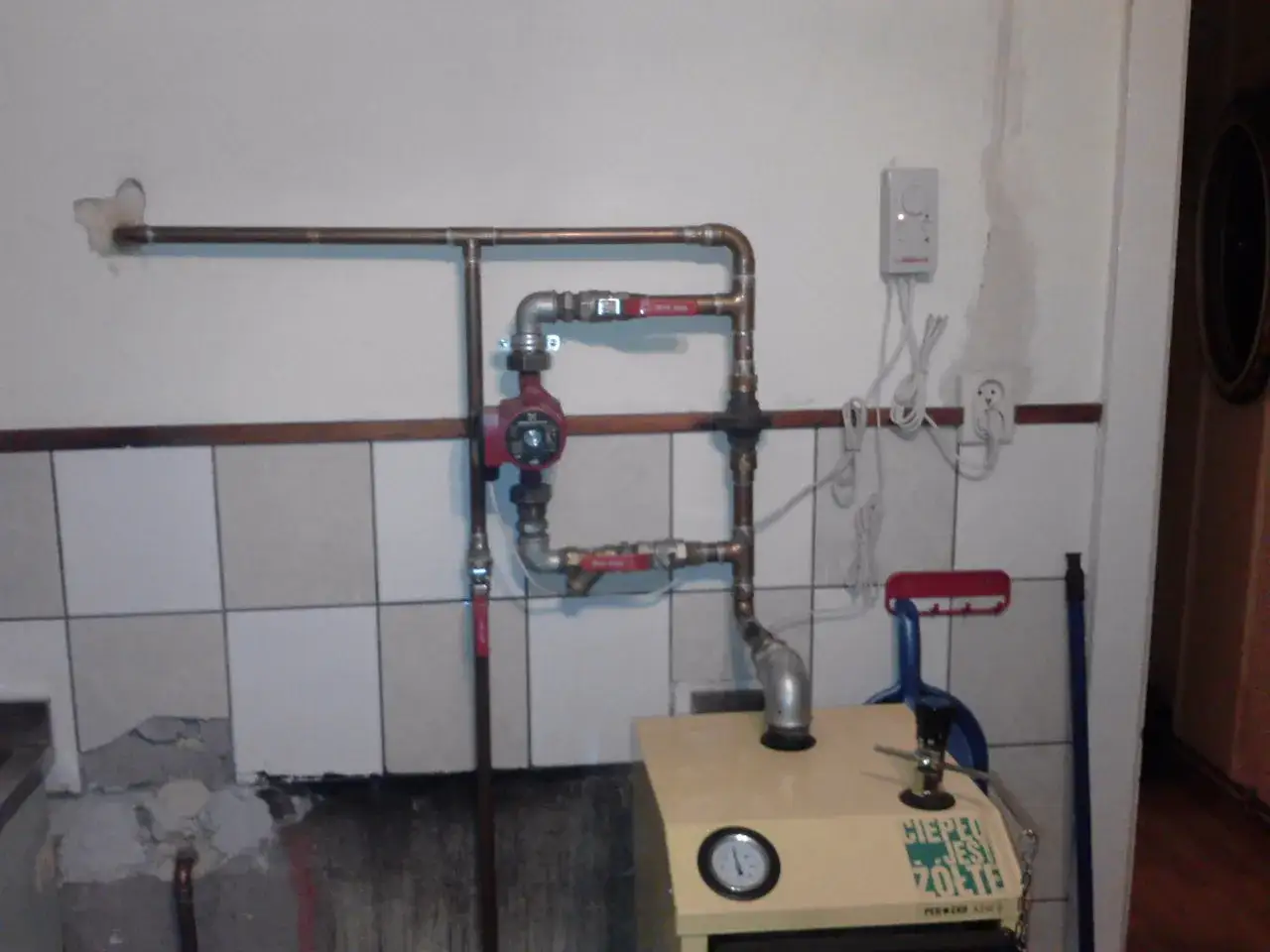

Gdzie zamontować pompę i jak nie naruszyć zabezpieczenia
Najczęściej wybieram montaż pompy na powrocie przed kotłem. Woda ma tam niższą temperaturę, więc pompa pracuje w łagodniejszych warunkach, a ryzyko przegrzewania uszczelnień i elektroniki jest mniejsze. To nie jest jednak zasada bez wyjątków. Producent kotła może wymagać pompy na zasilaniu albo wskazywać konkretny schemat podłączenia.
W praktyce spotyka się trzy poprawne warianty, zależnie od konstrukcji instalacji:
| Położenie pompy | Kiedy ma sens | Na co uważać |
|---|---|---|
| Powrót przed kotłem | Typowa modernizacja instalacji grzejnikowej | Trzeba sprawdzić wysokość naczynia i warunki zasysania pompy |
| Zasilanie za punktem zabezpieczenia | Układ zaprojektowany przez producenta kotła lub instalatora | Pompa musi być odporna na wyższą temperaturę |
| Osobny obieg za sprzęgłem lub wymiennikiem | Połączenie układu otwartego z zamkniętym | Potrzebne są dodatkowe zabezpieczenia i właściwy dobór wymiennika |
Najważniejsza zasada brzmi prosto: rura bezpieczeństwa i rura wzbiorcza muszą mieć drożne połączenie ze źródłem ciepła. Nie montuje się na nich zaworów odcinających, filtrów ani pompy. Jeżeli pompa zostanie wstawiona w sposób, który odetnie kocioł od naczynia, modernizacja staje się poważnym zagrożeniem.
Naczynie powinno znajdować się powyżej najwyższego punktu instalacji i w miejscu, w którym temperatura nie spadnie poniżej 0°C. W dokumentacjach kotłów często spotyka się orientacyjne różnice wysokości rzędu 0,3 m dla pompy na zasilaniu i 0,7 m dla pompy na powrocie. Nie należy traktować tych wartości jako uniwersalnego przepisu, ponieważ znaczenie ma konkretny schemat, wysokość podnoszenia pompy oraz przebieg rur.
Jak dobrać pompę do instalacji
Dobór pompy wyłącznie na podstawie mocy kotła jest jednym z częstszych błędów. Pompa 25-40 albo 25-60 nie oznacza mocy cieplnej, lecz średnicę przyłącza i przybliżoną wysokość podnoszenia. Model 25-40 może zapewnić około 4 m wysokości podnoszenia przy zerowym przepływie, ale rzeczywisty przepływ zawsze wynika z charakterystyki konkretnego urządzenia.
Do wstępnego oszacowania przepływu można użyć wzoru Q = 0,86 × P / ΔT, gdzie Q oznacza przepływ w m³/h, P moc instalacji w kW, a ΔT różnicę temperatury między zasilaniem i powrotem. Dla instalacji o mocy 20 kW i różnicy temperatur 15°C daje to około 1,15 m³/h. Ostateczny dobór wymaga jeszcze obliczenia oporów rur, zaworów, grzejników i filtrów.
W domu jednorodzinnym często wystarcza pompa elektroniczna o zakresie około 4-6 m wysokości podnoszenia, ale nie należy kupować jej w ciemno. Zbyt mała pompa nie zapewni przepływu na końcowych grzejnikach, a przewymiarowana może powodować szum zaworów, nierównomierną pracę i niepotrzebne zużycie energii.
Pompa elektroniczna czy trzybiegowa
Pompa trzybiegowa jest prostsza i często tańsza. Sprawdza się w nieskomplikowanych instalacjach, zwłaszcza gdy użytkownik potrafi dobrać jeden z trzech stałych biegów. Ja preferuję jednak pompę elektroniczną z regulacją różnicy ciśnienia, szczególnie gdy instalacja ma głowice termostatyczne lub kilka obiegów.
Pompa elektroniczna zwykle lepiej reaguje na zamykanie zaworów przy grzejnikach i może pracować ciszej. Trzeba tylko sprawdzić, czy dany model jest przeznaczony do temperatury i jakości wody występującej w układzie otwartym.
Przeczytaj również: Odprowadzenie skroplin z pompy ciepła - Jak uniknąć zimowych problemów?
Elementy, których nie powinno zabraknąć
- Dwa zawory odcinające po obu stronach pompy, aby można było ją wymienić bez opróżniania całej instalacji.
- Filtr siatkowy przed pompą, zamontowany zgodnie z kierunkiem przepływu i z dostępem do czyszczenia.
- Zawór różnicowy lub obejście grawitacyjne przy kotle na paliwo stałe, jeśli układ ma zachować przepływ po zaniku napięcia.
- Odpowietrzenie w najwyższych punktach oraz możliwość odpowietrzenia samej pompy.
- Zawór ochrony powrotu, jeżeli producent kotła wymaga utrzymywania określonej temperatury powrotu, na przykład minimum 55°C.
Montaż pompy krok po kroku
Przed rozpoczęciem pracy kocioł musi być wygaszony, a woda w instalacji schłodzona. Nie spuszczam całej wody, jeśli można opróżnić tylko modernizowany fragment, ale przed cięciem rury zawsze sprawdzam, czy układ rzeczywiście nie jest pod ciśnieniem.
- Sprawdź schemat instalacji. Ustal położenie kotła, naczynia wzbiorczego, rur zabezpieczających oraz istniejących zaworów.
- Wyznacz prosty odcinek rury. Pompa powinna mieć miejsce serwisowe i nie może być wciśnięta między kolana bez możliwości demontażu.
- Wstaw zawory odcinające i filtr. Filtr zwykle montuje się przed pompą, a jego kosz powinien być skierowany w dół, jeśli pozwala na to układ.
- Zamontuj pompę zgodnie ze strzałką. Strzałka na korpusie musi wskazywać kierunek przepływu wody.
- Ustaw silnik z wałem poziomo. Pionowe ustawienie osi silnika może powodować głośną pracę i skrócić żywotność urządzenia.
- Napełnij instalację i odpowietrz ją. Trzeba odpowietrzyć grzejniki, najwyższe punkty oraz samą pompę, jeśli producent przewidział taką funkcję.
- Uruchom pompę na najniższym skutecznym biegu. Dopiero gdy część grzejników pozostaje chłodna, zwiększaj nastawę i obserwuj hałas oraz przepływ.
- Sprawdź szczelność i temperatury. Po rozgrzaniu instalacji skontroluj połączenia, poziom wody w naczyniu oraz temperaturę powrotu do kotła.
Przy kotle stałopalnym szczególnie istotne jest zachowanie możliwości odbioru ciepła po wyłączeniu pompy. Sam sterownik pompy nie jest zabezpieczeniem, bo przy braku prądu przestaje działać razem z urządzeniem. Zawór różnicowy może otworzyć obieg grawitacyjny, ale tylko wtedy, gdy rury mają odpowiednie średnice, spadki i przebieg.
Podłączenie elektryczne powinien wykonać elektryk lub instalator z odpowiednimi uprawnieniami. Pompa powinna mieć przewód ochronny, prawidłowo zabezpieczony obwód i być odporna na warunki panujące w kotłowni. Woda w pobliżu przewodów elektrycznych to sytuacja, przy której nie warto szukać oszczędności.
Najczęstsze błędy i objawy złej pracy
Najbardziej ryzykowny błąd to zamontowanie zaworu odcinającego na rurze bezpieczeństwa albo wzbiorczej. Taki zawór może zostać przypadkowo zamknięty i pozbawić kocioł podstawowej drogi odprowadzenia nadmiaru ciepła.
| Objaw | Możliwa przyczyna | Pierwsza kontrola |
|---|---|---|
| Pompa głośno pracuje | Powietrze, zbyt wysoki bieg lub kawitacja | Odpowietrzenie, filtr i poziom wody w naczyniu |
| Górne grzejniki są zimne | Zapowietrzenie albo zbyt mały przepływ | Odpowietrzniki, kierunek pracy pompy i nastawa |
| Szumią zawory termostatyczne | Pompa jest przewymiarowana lub pracuje na zbyt wysokim biegu | Zmniejszenie nastawy i regulacja hydrauliczna |
| Kocioł szybko osiąga wysoką temperaturę | Brak przepływu, zamknięty zawór albo zapchany filtr | Położenie zaworów, filtr, obejście i działanie pompy |
| Często trzeba dolewać wodę | Nieszczelność albo wyrzucanie wody przez przelew | Połączenia, naczynie wzbiorcze i temperatura pracy |
Układ otwarty jest bardziej narażony na kontakt wody z tlenem, a więc również na korozję i zamulanie. Dlatego filtr przed pompą trzeba czyścić po pierwszym uruchomieniu, a później kontrolować przynajmniej raz w sezonie. Częste dolewanie świeżej wody nie jest normalną eksploatacją, tylko sygnałem, że trzeba znaleźć przyczynę ubytku.
Nie przekonuje mnie także ustawianie pompy od razu na maksymalnym biegu. Zwykle daje to więcej hałasu niż ciepła. Najpierw usuwam powietrze, sprawdzam drożność filtra i równoważę przepływy, a dopiero później podnoszę wydajność urządzenia.
Ile kosztuje montaż pompy w 2026 roku
Za prostą wymianę pompy w istniejącym miejscu można zapłacić około 150-350 zł za robociznę. Jeżeli trzeba przeciąć rurę, wykonać nowe podejście, zamontować zawory, filtr i obejście, koszt samej pracy częściej wynosi 400-900 zł.
Pompa do małej instalacji kosztuje zwykle 200-600 zł, natomiast markowe modele elektroniczne mogą kosztować 700-1200 zł. Zawory, filtr, śrubunki, uszczelnienia i drobne materiały to zazwyczaj kolejne 100-300 zł. W efekcie prosta modernizacja zamyka się często w przedziale 500-1500 zł, lecz rozbudowa kotłowni, przeniesienie pompy lub poprawa rur zabezpieczających może podnieść koszt do kilku tysięcy złotych.
W Trójmieście dużo zależy od dostępności fachowca, stanu istniejącej kotłowni i tego, czy prace wykonuje się w sezonie grzewczym. Najtańsza oferta nie będzie dobrą okazją, jeśli nie obejmuje sprawdzenia naczynia wzbiorczego, odpowietrzenia i testu pracy awaryjnej.
Do fachowca zgłosiłbym się bez wahania, gdy instalacja zasila kocioł na paliwo stałe, ma kilka źródeł ciepła albo wymaga zmiany rur przy naczyniu. Samodzielna wymiana pompy jest rozsądna tylko w prostym, dobrze rozpoznanym układzie, w którym zabezpieczenia pozostają nienaruszone.
Co sprawdzić przed pierwszym sezonem grzewczym
Po montażu nie kończę kontroli w chwili, gdy pompa zaczyna się obracać. Po pełnym rozgrzaniu instalacji sprawdzam temperaturę zasilania i powrotu, pracę najdalszych grzejników, poziom wody w naczyniu oraz to, czy z przelewu nie wydostaje się gorąca woda.
- Sprawdź, czy strzałka na pompie wskazuje właściwy kierunek.
- Upewnij się, że wał silnika znajduje się w pozycji poziomej.
- Oczyść filtr po kilku dniach pracy.
- Nie zakręcaj żadnego elementu na rurze bezpieczeństwa i wzbiorczej.
- Przetestuj działanie obejścia grawitacyjnego, jeśli zostało zamontowane.
- Zabezpiecz naczynie wzbiorcze i przewody przed zamarznięciem.
Dobrze wykonany montaż pompy centralnego ogrzewania w układzie otwartym poprawia komfort, ale nie powinien zmieniać zasad bezpieczeństwa kotła. Najpierw trzeba zapewnić drożne zabezpieczenie, właściwy przepływ i możliwość awaryjnego odbioru ciepła, a dopiero potem szukać oszczędności na urządzeniu lub robociźnie.
