Źle umieszczone naczynie przeponowe potrafi powodować skoki ciśnienia, kapanie z zaworu bezpieczeństwa i częste dopuszczanie wody do instalacji. W tym poradniku pokazuję, gdzie najlepiej zamontować je w układzie centralnego ogrzewania, dlaczego zwykle wybiera się powrót do kotła, jak zadbać o dostęp serwisowy oraz kiedy zasady wyglądają inaczej.
Najważniejsze zasady montażu naczynia przeponowego
- Najlepsze miejsce to główny powrót instalacji, blisko źródła ciepła.
- Naczynie powinno znaleźć się po stronie ssawnej pompy obiegowej, czyli przed pompą patrząc zgodnie z kierunkiem przepływu.
- Przewód łączący zbiornik z instalacją musi być drożny i możliwie krótki.
- Zawór odcinający wymaga zabezpieczenia przed przypadkowym zamknięciem oraz możliwości spuszczenia wody z naczynia.
- Ciśnienie wstępne ustawia się przy opróżnionym wodnym przyłączu, a nie na pracującej instalacji.
- Naczynie do c.o. nie zastępuje zbiornika przeznaczonego do ciepłej wody użytkowej.
Gdzie zamontować naczynie przeponowe w instalacji c.o.
W typowym zamkniętym układzie centralnego ogrzewania naczynie przeponowe montuje się na głównym przewodzie powrotnym, możliwie blisko kotła, pompy ciepła albo innego źródła ciepła. Powrót prowadzi wodę o niższej temperaturze, dlatego membrana zbiornika pracuje w łagodniejszych warunkach.
Nie chodzi jednak wyłącznie o samą temperaturę. Najważniejsze jest miejsce, w którym naczynie zostanie hydraulicznie podłączone do instalacji. Powinno znajdować się w punkcie, gdzie pompa nie powoduje niepotrzebnych zmian ciśnienia, najlepiej po stronie ssawnej pompy obiegowej.
W domu jednorodzinnym najczęściej oznacza to układ podobny do tego:
- kocioł lub pompa ciepła,
- powrót instalacji c.o.,
- krótkie odgałęzienie do naczynia przeponowego,
- pompa obiegowa po właściwej stronie punktu podłączenia,
- pozostałe elementy instalacji grzewczej.
Jeżeli producent kotła przewidział fabryczne naczynie wewnątrz urządzenia, dodatkowy zbiornik montuje się dopiero po sprawdzeniu jego pojemności i warunków pracy. Drugie naczynie nie zawsze jest potrzebne, ale przy dużej instalacji, ogrzewaniu podłogowym lub rozbudowanych obiegach często okazuje się konieczne.
Dlaczego zwykle wybiera się powrót przed pompą
Woda zwiększa swoją objętość podczas ogrzewania. Naczynie przeponowe przejmuje ten przyrost, ponieważ elastyczna membrana oddziela wodę od poduszki gazowej. Dzięki temu ciśnienie w instalacji nie rośnie gwałtownie przy każdym cyklu grzewczym.

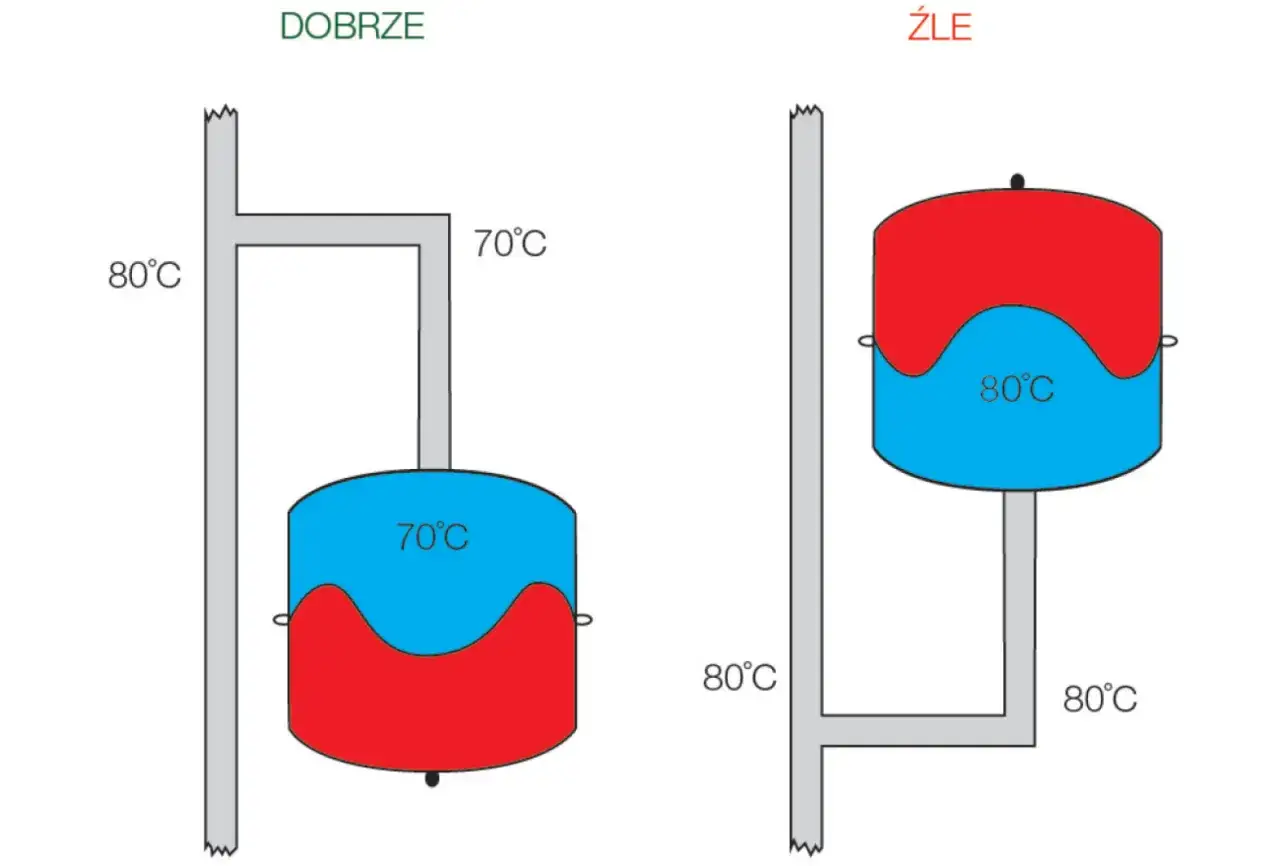

Umieszczenie zbiornika na powrocie ma kilka praktycznych zalet. Temperatura wody jest tam zazwyczaj niższa niż na zasilaniu, a membrana nie jest narażona na tak intensywne obciążenie cieplne. Niższa temperatura oznacza spokojniejszą pracę i potencjalnie dłuższą żywotność elementu gumowego.
Znaczenie punktu neutralnego
W instalacjach z pompą obiegową szczególne znaczenie ma tak zwany punkt neutralny ciśnienia. To miejsce, w którym podłącza się naczynie przeponowe. Gdy znajduje się ono po stronie ssawnej pompy, pompa tłoczy wodę od punktu stabilizacji ciśnienia do instalacji, zamiast zaburzać odczyty i powodować duże różnice ciśnienia.
Jeśli naczynie zostanie podłączone po stronie tłocznej pompy, układ nadal może działać, ale będzie bardziej podatny na wahania ciśnienia i problemy z odpowietrzaniem. Sama odległość od kotła jest mniej ważna niż poprawne położenie względem pompy.
Czy można zamontować zbiornik na zasilaniu
Takie rozwiązanie bywa dopuszczalne w określonych układach, lecz nie jest moim pierwszym wyborem w typowym domu. Zasilanie ma wyższą temperaturę, a sposób pracy pompy, sprzęgła hydraulicznego, bufora i zaworów mieszających może zmienić warunki hydrauliczne.
Na zasilaniu montuje się naczynie tylko wtedy, gdy wynika to z projektu, instrukcji urządzenia albo konkretnego układu technologicznego. W prostym kotłowym obiegu grzewczym powrót blisko źródła ciepła pozostaje najbardziej rozsądnym rozwiązaniem.
Jak przygotować miejsce i podłączyć naczynie
Prawidłowe miejsce to nie tylko odpowiedni fragment rury. Zbiornik musi być zamocowany tak, aby jego ciężar nie obciążał cienkiego przewodu przyłączeniowego. Małe modele można zawiesić na fabrycznym uchwycie, a większe ustawia się na stabilnych nogach lub wsporniku.
Warunki techniczne montażu
- Zapewnij stały dostęp do zaworu gazowego, manometru i przyłącza.
- Nie montuj zbiornika w miejscu narażonym na zamarzanie, zalanie ani przypadkowe uderzenia.
- Poprowadź przewód przyłączeniowy bez niepotrzebnych przewężeń i ostrych załamań.
- Dobierz średnicę przewodu zgodnie z instrukcją naczynia oraz wymaganiami instalacji.
- Zamontuj armaturę umożliwiającą odcięcie i opróżnienie zbiornika podczas serwisu.
- Zabezpiecz zawór przed przypadkowym zamknięciem, aby instalacja nie została pozbawiona ochrony.

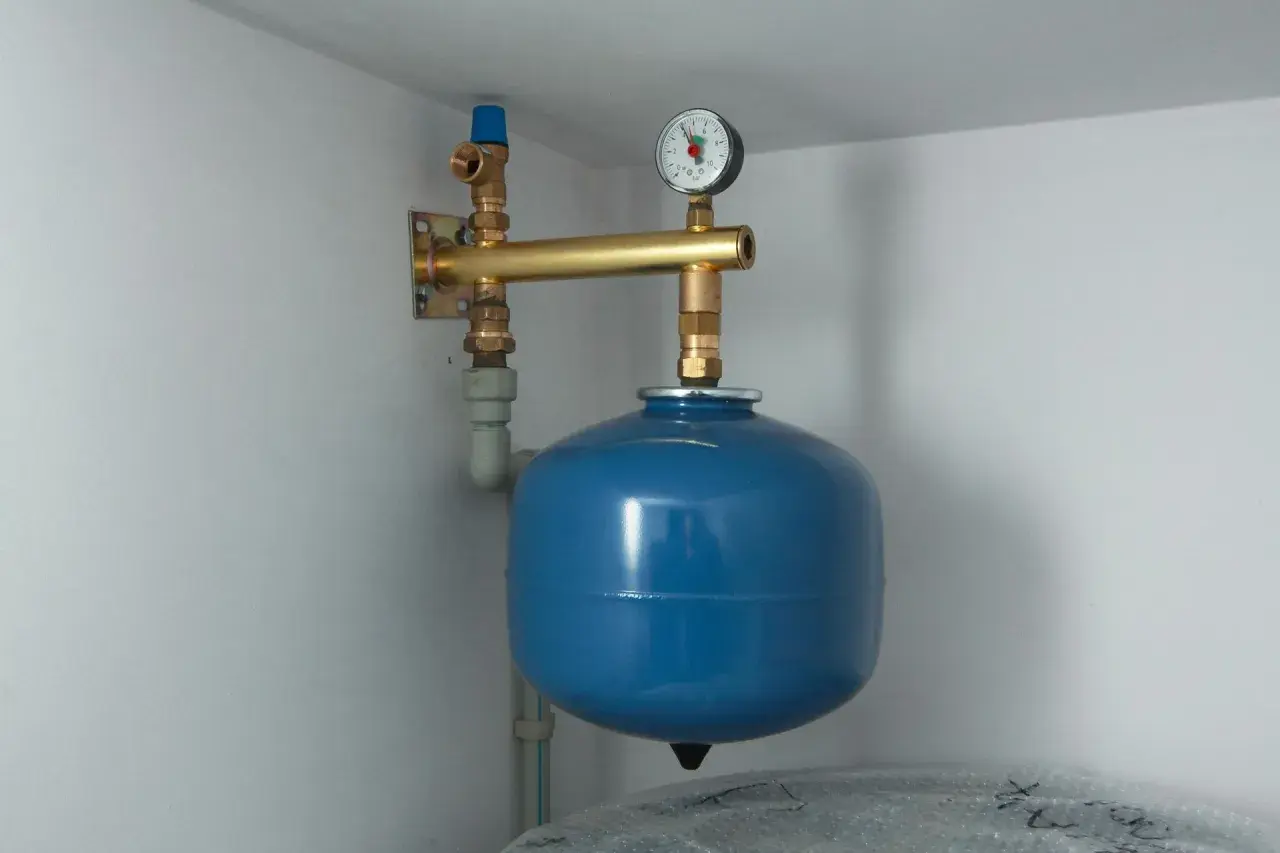

W praktyce bardzo dobrze sprawdza się fabryczny zespół przyłączeniowy z zaworem spustowym. Pozwala odłączyć naczynie bez opróżniania całego układu, ale tylko wtedy, gdy zawór ma odpowiednią blokadę lub plombę. Zwykły zawór kulowy bez zabezpieczenia jest częstym i ryzykownym uproszczeniem.
Pionowo czy poziomo
Orientacja zależy od konkretnego modelu. Naczynia wiszące zwykle montuje się zgodnie z pozycją wskazaną przez producenta, natomiast większe zbiorniki stojące mają własną podstawę. Nie warto obracać zbiornika tylko po to, aby zmieścił się w ciasnej kotłowni.
Najważniejsza jest stabilność oraz możliwość kontroli. Instrukcja producenta ma pierwszeństwo przed ogólną zasadą, ponieważ różne konstrukcje membran i przyłączy mogą mieć odmienne wymagania montażowe.
Jak ustawić ciśnienie i dobrać pojemność zbiornika
Położenie naczynia nie rozwiąże problemu, jeśli zbiornik ma złą pojemność albo nieprawidłowe ciśnienie wstępne. Ciśnienie gazu sprawdza się przy wyłączonym źródle ciepła, schłodzonej instalacji i odciążonym wodnym przyłączu naczynia. Pomiar wykonany na pełnym ciśnieniu instalacji może dać mylący wynik.
Orientacyjne wartości dla domu jednorodzinnego
W typowym budynku wysokość statyczna między naczyniem a najwyższym punktem instalacji wynosi kilka metrów. W uproszczeniu każde 10 m różnicy wysokości odpowiada około 1 barowi ciśnienia. Dla domu o jednej lub dwóch kondygnacjach ciśnienie wstępne często mieści się w okolicy 0,8-1,0 bar, a ciśnienie napełnienia instalacji zwykle ustawia się około 0,2-0,3 bar wyżej.
Nie jest to uniwersalna nastawa. Ostateczna wartość zależy od wysokości budynku, położenia naczynia, temperatury pracy, ciśnienia zaworu bezpieczeństwa i instrukcji kotła. W wielu domach manometr pokazuje na zimnej instalacji około 1,2-1,5 bar, ale traktuję ten zakres jako orientacyjny, nie jako sztywną regułę.
Przeczytaj również: Ogrzewanie podłogowe - jak zrobić je dobrze i uniknąć błędów?
Jak rozpoznać zbyt małe naczynie
Za mały zbiornik nie przejmuje całego przyrostu objętości wody. Przy rozgrzewaniu ciśnienie szybko rośnie, zawór bezpieczeństwa może zacząć upuszczać wodę, a po ostygnięciu instalacji manometr pokazuje zbyt niską wartość.
W takiej sytuacji użytkownik często dopuszcza wodę, problem chwilowo znika, a po kolejnym cyklu grzewczym wraca. Częste dopuszczanie wody nie jest normalnym sposobem eksploatacji. Może świadczyć o złym ciśnieniu wstępnym, uszkodzonej membranie, nieszczelności albo zbyt małej pojemności naczynia.
Najczęstsze błędy przy montażu
Błędy wynikają zwykle z pozornie rozsądnych skrótów. Ktoś montuje zbiornik tam, gdzie akurat jest wolne miejsce, zostawia zwykły zawór odcinający albo dobiera pojemność wyłącznie na podstawie mocy kotła. Tymczasem moc źródła ciepła nie mówi jeszcze, ile wody znajduje się w całej instalacji.
- Podłączenie za pompą bez sprawdzenia punktu neutralnego może zwiększyć wahania ciśnienia.
- Zamontowanie na gorącym zasilaniu niepotrzebnie obciąża membranę w prostych układach.
- Brak uchwytu lub podpory przenosi ciężar zbiornika na rurę i połączenia gwintowane.
- Zamknięty zawór odcinający odcina naczynie od instalacji i pozbawia układ ochrony.
- Nieprawidłowe ciśnienie wstępne sprawia, że zbiornik ma zbyt małą czynną pojemność.
- Pomieszanie naczyń c.o. i c.w.u. może prowadzić do zastosowania niewłaściwej membrany i materiałów.
Szczególnie ostrożnie podchodzę do instalacji z kotłem na paliwo stałe. Jeżeli urządzenie nie ma odpowiednich zabezpieczeń i jest przeznaczone do pracy w układzie otwartym, samo dodanie naczynia przeponowego nie czyni instalacji bezpieczną. O rodzaju układu decyduje projekt, zabezpieczenia kotła i jego dokumentacja.
Nie każde naczynie montuje się w tym samym miejscu
Najczęściej pytanie dotyczy instalacji c.o., ale podobny zbiornik występuje także przy zasobniku ciepłej wody użytkowej. To dwa różne zastosowania, mimo że z zewnątrz naczynia mogą wyglądać podobnie.
| Rodzaj naczynia | Typowe miejsce montażu | Najważniejsza różnica |
|---|---|---|
| Naczynie do c.o. | Główny powrót instalacji, blisko źródła ciepła | Pracuje z wodą grzewczą i temperaturą układu c.o. |
| Naczynie do c.w.u. | Przewód zimnej wody przed zasobnikiem, zgodnie ze schematem producenta | Ma membranę i materiały dopuszczone do kontaktu z wodą użytkową |
| Naczynie instalacji solarnej | Obieg solarny, według projektu i wymagań urządzeń | Musi znosić wyższe temperatury oraz medium z dodatkiem glikolu |
W przypadku pompy ciepła powrót również bywa naturalnym miejscem podłączenia, ale trzeba uwzględnić bufor, sprzęgło hydrauliczne i rozdzielenie obiegów. Przy kilku obiegach grzewczych dodatkowe naczynie może być potrzebne po stronie instalacji, a nie tylko przy samej pompie.
Przed zakupem sprawdzam zawsze oznaczenie medium, dopuszczalną temperaturę, ciśnienie pracy i pojemność. Kolor obudowy może być pomocną wskazówką, ale nie zastępuje informacji z tabliczki znamionowej.
Co sprawdzić po zamontowaniu zbiornika
Po zakończeniu prac instalację trzeba napełnić, odpowietrzyć i rozgrzać kontrolnie. Obserwuję wtedy manometr podczas nagrzewania oraz po całkowitym ostygnięciu układu. Sprawna instalacja nie powinna gwałtownie zmieniać ciśnienia ani wyrzucać wody przez zawór bezpieczeństwa.
Jeśli ciśnienie rośnie na przykład z 1,3 do ponad 2,5 bar, a po ostygnięciu spada wyraźnie poniżej wartości roboczej, trzeba wrócić do diagnostyki. Przyczyną może być źle ustawione ciśnienie wstępne, niedrożne przyłącze, uszkodzona membrana albo niedowymiarowane naczynie.
Sam zawór bezpieczeństwa również wymaga kontroli, lecz nie powinno się go używać jako narzędzia do regulacji instalacji. Jego zadaniem jest zadziałać awaryjnie po przekroczeniu dopuszczalnego ciśnienia, a nie kompensować błędy montażowe. Przy pracach przy kotle gazowym, pompie ciepła lub instalacji ciśnieniowej rozsądniej zlecić końcową kontrolę osobie z odpowiednimi uprawnieniami.
Dobry montaż zaczyna się od właściwego punktu wpięcia
W typowej instalacji c.o. naczynie przeponowe montuje się na powrocie, blisko źródła ciepła i po stronie ssawnej pompy. Zbiornik musi mieć właściwą pojemność, poprawne ciśnienie wstępne, stabilne mocowanie oraz armaturę pozwalającą na bezpieczny serwis.
Jeżeli układ ma bufor, sprzęgło, kilka pomp, kocioł na paliwo stałe albo dodatkowe obiegi, nie warto kopiować schematu z prostego kotła wiszącego. W takich instalacjach o miejscu montażu decyduje cały układ hydrauliczny, a nie pojedynczy odcinek rury. To właśnie ten szczegół najczęściej przesądza o spokojnej pracy ogrzewania przez kolejne sezony.
