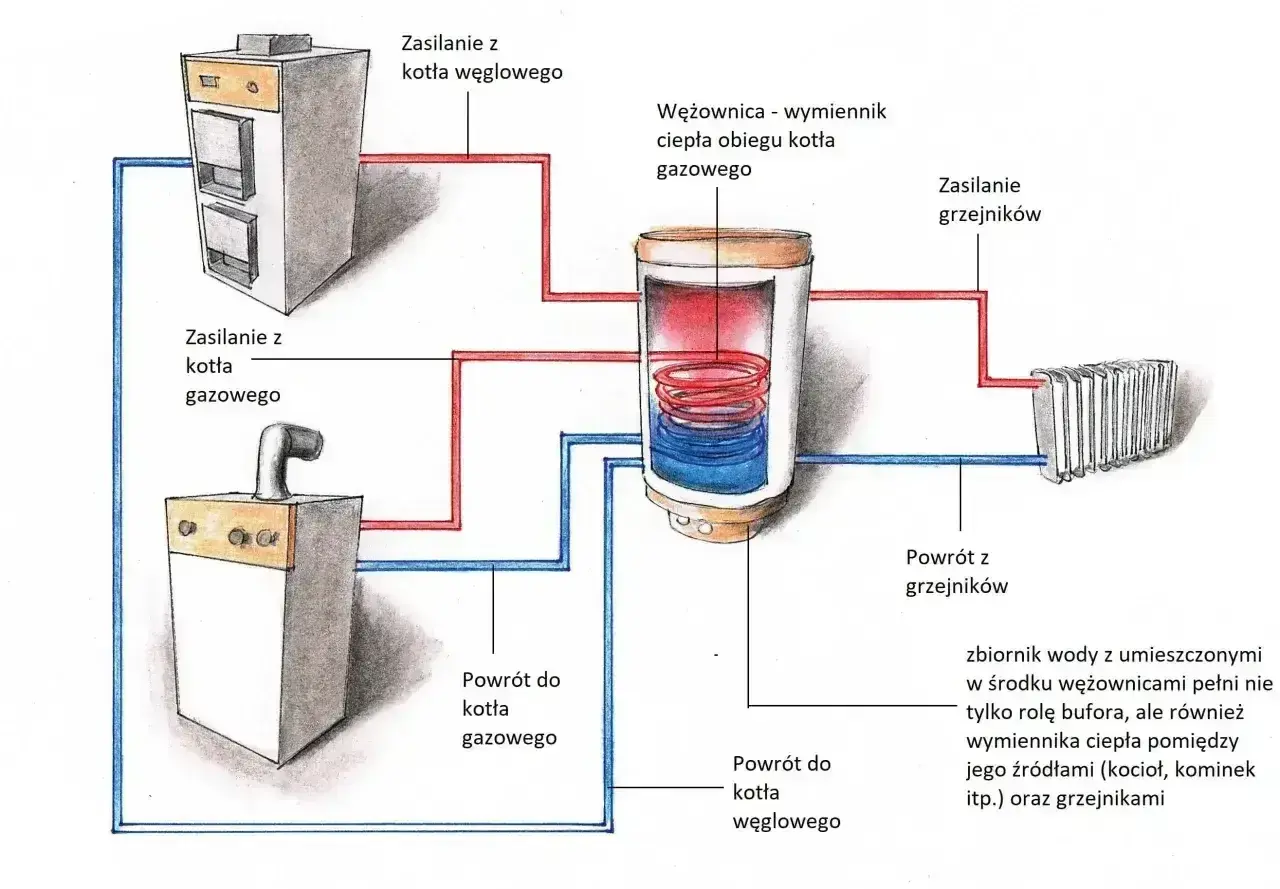

Zimne powietrze wpadające do kotłowni nie jest usterką, tylko częścią prawidłowo zaprojektowanego systemu spalania. Kanał nawiewny typu Z, potocznie nazywany zetką do kotłowni, doprowadza powietrze z zewnątrz i pomaga utrzymać właściwy ciąg kominowy. Wyjaśniam, kiedy takie rozwiązanie jest potrzebne, jak dobrać przekrój, gdzie je zamontować i jakich błędów nie popełnić.
Najważniejsze zasady prawidłowego nawiewu do kotłowni
- Zetka doprowadza powietrze zewnętrzne do pomieszczenia z kotłem.
- W kotłowniach na paliwo stałe często stosuje się kanał o przekroju 20 × 20 cm, ale ostateczny wymiar wynika z projektu i mocy kotła.
- Otwór nawiewny powinien znajdować się nisko, zwykle nie wyżej niż 1 m nad podłogą.
- Sam nawiew nie wystarczy. Potrzebny jest także sprawny kanał wywiewny wyprowadzony ponad dach.
- Kanał powinien być wykonany z materiału niepalnego i nie może zostać przypadkowo zamknięty ani zasłonięty.
Jak działa kanał nawiewny w kształcie litery Z
Zetka to prosty kanał, który pobiera powietrze przez czerpnię na zewnętrznej ścianie budynku, prowadzi je przez przegrodę, a następnie kieruje w dół do kotłowni. W przekroju przypomina literę Z, stąd jego popularna nazwa. Nie jest elementem komina ani przewodem spalinowym, tylko niezależnym kanałem doprowadzającym powietrze.
Powietrze jest potrzebne przede wszystkim do spalania. Kocioł na paliwo stałe, tradycyjny kocioł gazowy z otwartą komorą spalania czy urządzenie olejowe pobierają je z pomieszczenia. Gdy nawiewu brakuje, pojawia się słabszy ciąg, dymienie przy otwieraniu drzwiczek, niestabilna praca palnika i ryzyko powstawania tlenku węgla.
Układ Z ogranicza bezpośrednie podmuchy wiatru i utrudnia wlewanie się deszczu do kotłowni. Trzeba jednak pamiętać, że każdy załamanie kanału zwiększa opory przepływu. Dlatego kanał powinien być możliwie krótki i mieć pełny przekrój, bez przypadkowych przewężeń.
Kiedy zetka jest potrzebna, a kiedy można zastosować inne rozwiązanie
Nie każda kotłownia wymaga dokładnie kanału w kształcie litery Z. Wymagany jest przede wszystkim odpowiedni, stały dopływ powietrza. Może być zrealizowany przez kanał zewnętrzny, otwór w ścianie albo w określonych warunkach przez otwór nawiewny w drzwiach. O tym, które rozwiązanie jest prawidłowe, decyduje rodzaj kotła, sposób odprowadzania spalin i projekt wentylacji.
| Rodzaj urządzenia | Czy nawiew typu Z jest zwykle potrzebny | Najważniejsza uwaga |
|---|---|---|
| Kocioł na drewno, węgiel lub pellet pobierający powietrze z pomieszczenia | Tak, najczęściej | Trzeba zapewnić dopływ powietrza do spalania oraz wentylację wywiewną. |
| Kocioł gazowy z otwartą komorą spalania | Zwykle tak | Nie wolno ograniczać dopływu powietrza ani stosować przypadkowego wyciągu mechanicznego. |
| Kocioł gazowy z zamkniętą komorą spalania | Nie zawsze | Powietrze do spalania może być doprowadzone szczelnym przewodem powietrzno-spalinowym. |
| Kocioł olejowy | Zwykle tak | Wymagany nawiew i wywiew trzeba dobrać do urządzenia oraz mocy kotła. |
| Pompa ciepła | Nie | Nie ma procesu spalania, więc nie ma potrzeby wykonywania nawiewu kominowego. |
Najczęstszy błąd polega na uznaniu, że sama nazwa „kotłownia” automatycznie oznacza konieczność wykonania zetki. W przypadku nowoczesnego kotła kondensacyjnego z zamkniętą komorą spalania rozwiązanie może być zbędne, ale pomieszczenie nadal musi mieć prawidłową wentylację. Instrukcja producenta i projekt instalacji mają tu większe znaczenie niż gotowy schemat znaleziony w internecie.
Przy kotłach na paliwo stałe sprawa jest bardziej jednoznaczna. Warunki techniczne przewidują dopływ powietrza do spalania na poziomie co najmniej 10 m³/h na 1 kW nominalnej mocy kotła. Dla kotła o mocy 10 kW oznacza to minimum 100 m³/h, choć sam przekrój kanału trzeba jeszcze ocenić pod kątem jego długości i oporów.
Jak dobrać przekrój i miejsce montażu nawiewu
Przekrój kanału
W wielu projektach kotłowni na paliwo stałe spotyka się kanał o wymiarach 20 × 20 cm, czyli o powierzchni geometrycznej 400 cm². W praktyce często przyjmuje się minimum 200 cm² powierzchni otworu nawiewnego, ale nie należy traktować tej wartości jako uniwersalnej dla każdego kotła.
Liczy się tak zwana powierzchnia czynna, czyli rzeczywisty prześwit po uwzględnieniu kratki, siatki i ewentualnych elementów ochronnych. Kratka 20 × 20 cm nie zawsze zapewnia 400 cm² wolnego przepływu. Wymiar trzeba sprawdzać na karcie technicznej kratki, a nie tylko mierzyć jej zewnętrzną ramkę.
Wysokość wylotu w kotłowni
Wylot kanału powinien znajdować się nisko, zazwyczaj nie wyżej niż 1 m nad posadzką. W wielu rozwiązaniach dolna krawędź otworu jest umieszczana około 30 cm nad podłogą. Taki układ dobrze doprowadza powietrze w okolice paleniska, a jednocześnie ogranicza ryzyko zasypywania kanału pyłem z podłogi.
Przeczytaj również: Piec kondensacyjny - jak działa i jak obniżyć rachunki?
Położenie czerpni na zewnątrz
Zewnętrzną czerpnię umieszcza się na ścianie, w miejscu oddalonym od wyrzutni wentylacyjnych, spalin, śmietników i parkingu. Powinna być zabezpieczona przed deszczem oraz gryzoniami, ale siatka nie może mieć tak drobnych oczek, żeby szybko się zapchała.
Wlot trzeba zaplanować także z myślą o śniegu i roślinności. Na elewacji narażonej na silny wiatr dobrze sprawdza się solidna czerpnia z nieruchomymi żaluzjami. Na Pomorzu zwracam dodatkowo uwagę na wilgoć i korozję, dlatego zwykła cienka kratka z przypadkowego materiału nie zawsze jest dobrym wyborem.
Jak wykonać nawiew, żeby nie osłabić jego działania
Najlepiej zaplanować kanał jeszcze na etapie murowania lub ocieplania budynku. W gotowym domu również można go wykonać, ale konieczne może być wiercenie w ścianie, uszczelnienie przejścia i odtworzenie elewacji. Wtedy łatwo niechcący zmniejszyć przekrój albo poprowadzić przewód z nadmierną liczbą załamań.
- Sprawdź rodzaj kotła, jego moc i sposób pobierania powietrza.
- Ustal wymagany przekrój kanału na podstawie projektu, instrukcji urządzenia i zasad wentylacji kotłowni.
- Wyznacz czerpnię na zewnętrznej ścianie, z dala od zanieczyszczeń i miejsc narażonych na zasypanie śniegiem.
- Wykonaj kanał z materiału niepalnego, na przykład z blachy stalowej ocynkowanej albo odpowiednio zaprojektowanego przewodu murowanego.
- Uszczelnij przejście przez ścianę i zabezpiecz kanał przed wodą oraz kondensacją.
- Zamontuj kratkę lub czerpnię bez możliwości całkowitego zamknięcia przepływu.
- Sprawdź, czy w kotłowni działa również niezależny kanał wywiewny.
Kanał wywiewny powinien mieć wlot wysoko, zwykle około 15 cm pod sufitem, i być wyprowadzony ponad dach. W kotłowniach na paliwo stałe często spotyka się przekrój co najmniej 14 × 14 cm, jednak również tutaj trzeba uwzględnić projekt i wymagania konkretnego budynku.
Nie wolno łączyć nawiewu z przewodem spalinowym ani prowadzić go przez pomieszczenia, w których może dojść do zanieczyszczenia powietrza. Kanał nawiewny nie powinien też kończyć się za kotłem w miejscu całkowicie zasłoniętym przez urządzenie lub składowane paliwo.
Najczęstsze błędy przy wykonywaniu zetki
W praktyce problemy rzadko wynikają z samego kształtu kanału. Znacznie częściej winne są drobne odstępstwa od projektu, które razem ograniczają przepływ powietrza.
- Za mały przekrój przez zastosowanie wąskiej rury lub kratki o niewielkiej powierzchni czynnej.
- Możliwość zamknięcia kanału żaluzją, przepustnicą albo meblem ustawionym przed wylotem.
- Zbyt długa i kręta trasa, która zwiększa opory przepływu.
- Brak wywiewu albo zasłonięta kratka pod sufitem.
- Wlot zbyt nisko na zewnątrz, narażony na śnieg, błoto i wodę.
- Delikatna siatka przeciw owadom, która po kilku miesiącach pokrywa się kurzem i ogranicza nawiew.
- Wentylator wyciągowy zamontowany w pomieszczeniu z kotłem i naturalnym odprowadzaniem spalin.
Zakaz mechanicznej wentylacji wyciągowej dotyczy pomieszczeń z paleniskami na paliwo stałe, płynne oraz urządzeniami gazowymi pobierającymi powietrze z pomieszczenia, jeśli spaliny są odprowadzane grawitacyjnie. Wyjątkiem może być prawidłowo zaprojektowana wentylacja nawiewno-wywiewna zrównoważona albo nadciśnieniowa. Domowy wentylator w ścianie nie jest takim wyjątkiem.
Po wykonaniu instalacji warto zlecić kontrolę kominiarską. Sprawdzenie powinno objąć nie tylko drożność kanału, lecz także działanie wentylacji wywiewnej, stan krat i warunki pracy kotła. Samo przyłożenie kartki do kratki daje jedynie orientacyjną informację, a nie pełną ocenę bezpieczeństwa.
Ile kosztuje wykonanie nawiewu do kotłowni
Cena zależy od tego, czy kanał powstaje w nowym budynku, czy trzeba go wykonać w istniejącej ścianie. Znaczenie ma także grubość muru, rodzaj ocieplenia, długość przewodu i sposób wykończenia elewacji.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Podstawowe elementy kanału i kratki | 150-400 zł |
| Wykonanie otworu i osadzenie prostego kanału | 250-600 zł |
| Kompletna realizacja z obróbką elewacji | 600-1500 zł |
| Trudna modernizacja w piwnicy lub przy grubej ścianie | 1500-3000 zł i więcej |
Są to kwoty orientacyjne, a nie cennik usług. Najtańszy element nie zawsze oznacza najtańsze rozwiązanie, jeśli później trzeba poprawiać nieszczelność, ocieplenie lub obróbkę tynku. W kotłowni bardziej opłaca się zapłacić za prawidłowy przekrój i montaż niż oszczędzać na samej kratce.
Co sprawdzić przed uruchomieniem kotła
Przed pierwszym rozpaleniem sprawdzam, czy nawiew nie jest niczym zasłonięty, a kratka wywiewna pozostaje drożna. Patrzę też, czy kanał nie zasysa wody, czy na jego końcu nie ma nadmiernie gęstej siatki i czy drzwi do kotłowni nie zostały wyposażone w uszczelki ograniczające dopływ powietrza przewidziany w projekcie.
- Porównaj wykonany przekrój z dokumentacją kotła.
- Sprawdź drożność nawiewu i wywiewu.
- Upewnij się, że kratki nie mają zamknięć blokujących przepływ.
- Zamów kontrolę przewodów kominowych i wentylacyjnych.
- Zamontuj czujnik tlenku węgla, szczególnie przy urządzeniach pobierających powietrze z pomieszczenia.
Jeżeli po uruchomieniu kotła pojawia się dymienie, zapach spalin, cofanie ciągu albo gaśnięcie palnika, nie należy regulować problemu przez uchylanie okna na stałe. To sygnał, że trzeba sprawdzić cały układ, czyli nawiew, wywiew, komin i samo urządzenie.
Dobra kotłownia zaczyna się od powietrza
Prawidłowo wykonany kanał typu Z nie powinien być traktowany jako dekoracyjny dodatek do kotłowni. Jego zadaniem jest zapewnienie stałego dopływu powietrza, ale skuteczność zależy od przekroju, lokalizacji, drożności i współpracy z kanałem wywiewnym.
Jeżeli kocioł pobiera powietrze z pomieszczenia, nawiew trzeba zaplanować równie starannie jak komin. Przy urządzeniach z zamkniętą komorą spalania decyzję można podjąć dopiero po sprawdzeniu dokumentacji i projektu. Bezpieczny układ to nie największa kratka, lecz poprawnie dobrana i sprawdzona wentylacja całej kotłowni.
