Najważniejsze zasady planowania ogrzewanej podłogi przy meblach
- Stała zabudowa bez prześwitu zwykle powinna znajdować się poza aktywną strefą grzewczą.
- Meble na nóżkach najczęściej mogą stać nad wodną podłogówką, jeśli ciepło ma gdzie uchodzić.
- Mat elektrycznych nie układa się pod szafami, łóżkami i innymi elementami bez wentylacji, chyba że producent wyraźnie dopuszcza takie zastosowanie.
- 29°C to typowa maksymalna temperatura powierzchni podłogi w strefie stałego pobytu ludzi.
- Dokumentacja przebiegu rur jest niezbędna przed montażem kuchni, szaf i kotew do podłogi.
Nie każda zabudowa powinna stać nad czynną pętlą
Podłogówka oddaje ciepło przez dużą powierzchnię posadzki. Jeżeli przykryje ją masywna szafa z pełnym cokołem, wanna obudowana płytą albo ciąg szafek kuchennych, ciepło ma utrudnioną drogę do pomieszczenia. Nie oznacza to automatycznie awarii, ale oznacza mniejszą efektywność i gorsze warunki pracy pod przykrytym fragmentem.
W przypadku wodnego ogrzewania rur nie uszkadza sam ciężar typowego mebla. Rura znajduje się w warstwie jastrychu i jest chroniona przed bezpośrednim naciskiem. Problem pojawia się gdzie indziej: pod szczelną zabudową może powstać lokalnie cieplejsza strefa, a energia jest dostarczana tam, gdzie nie ogrzewa skutecznie pokoju.
Dlatego przy projektowaniu przyjmuję prostą zasadę. Rury prowadzi się przede wszystkim na wolnej powierzchni pomieszczenia, a strefy zajęte przez stałe meble wyłącza się z pętli. Wyjątkiem mogą być lekkie elementy z dużym prześwitem albo zabudowa zaprojektowana tak, aby zapewnić cyrkulację powietrza.
Co naprawdę oznacza stała zabudowa
Nie chodzi wyłącznie o wagę mebla. Stała zabudowa to element, którego położenie raczej się nie zmieni i który może utrudnić zarówno oddawanie ciepła, jak i późniejszy dostęp do podłogi. Będą to między innymi szafy wnękowe, słupki kuchenne, szafki na pełnym cokole, wyspy kuchenne oraz zabudowane wanny.
Inaczej traktuję stół, fotel, komodę na nogach czy łóżko z wyraźnym prześwitem. Takie meble nie zamykają całkowicie powierzchni podłogi, więc ciepło może przenikać do wnętrza. Sam prześwit nie jest jednak magiczną liczbą dla każdego systemu. Trzeba sprawdzić wymagania producenta, szczególnie przy instalacji elektrycznej.
Co można ustawić nad ogrzewaniem podłogowym
Najbezpieczniejsze są meble, które można przesunąć i które pozostawiają przestrzeń między spodem a posadzką. W takich warunkach podłoga pracuje podobnie jak na pozostałej części pomieszczenia, choć duży, szczelny dywan albo gruby materac ustawiony bezpośrednio na podłodze może ograniczyć oddawanie ciepła.
| Element wyposażenia | Typowa decyzja projektowa | Na co uważać |
|---|---|---|
| Stół i krzesła na nogach | Można prowadzić ogrzewanie pod spodem | Nie zakrywać dużej powierzchni grubym dywanem |
| Komoda lub sofa na nóżkach | Zwykle dopuszczalne przy dobrym prześwicie | Sprawdzić zalecenia dla podłogi i mebla |
| Łóżko z zabudowanym stelażem | Lepiej ominąć strefę pod szczelną podstawą | Ryzyko kumulacji ciepła i utrudnione odprowadzanie wilgoci |
| Szafa wnękowa i garderoba | Najczęściej wyłączyć z ogrzewania | Nie wiercić później w posadzce bez mapy rur |
| Szafki kuchenne na cokole | Najczęściej wyłączyć z aktywnej pętli | Uwzględnić również piekarnik, lodówkę i zmywarkę |
W praktyce ważniejsza od samej masy jest powierzchnia styku z podłogą i możliwość wentylacji. Mebel stojący na czterech cienkich nogach obciąża podłogę punktowo, natomiast szafka z pełnym cokołem zamyka dużą powierzchnię i zatrzymuje ciepło.
Nie przesadzałbym jednak z obawą, że każda komoda zniszczy instalację. Wodna podłogówka jest projektowana jako system niskotemperaturowy, a jej temperatura jest ograniczana przez automatykę. Większym praktycznym zagrożeniem bywa późniejsze przewiercenie rury podczas montażu mebli niż samo ustawienie wyposażenia.
Kuchnia, szafa i łóżko wymagają różnych decyzji
Szafki kuchenne i wyspa
W kuchni najczęściej rezygnuje się z rur pod dolnymi szafkami, słupkami oraz wyspą. Nie dlatego, że zabudowa natychmiast się przegrzeje, tylko dlatego, że ta powierzchnia nie poprawia komfortu mieszkańców, a późniejszy montaż może wymagać wiercenia lub kotwienia w posadzce.
Wyjątkowo można zaprojektować ogrzewanie pod częścią zabudowy z otwartym cokołem lub specjalnymi dystansami. Taki wariant trzeba uzgodnić z wykonawcą mebli i instalatorem, ponieważ otwór wentylacyjny w cokole nie zawsze wystarcza, zwłaszcza gdy pod spodem znajduje się urządzenie oddające dodatkowe ciepło.
Szafy wnękowe i zabudowa do podłogi
Pod szafą wnękową zwykle nie ma sensu ogrzewać podłoża. Szafa zajmuje stałe miejsce, ogranicza przepływ powietrza i może wymagać mocowania do podłogi. Najrozsądniej zakończyć pętlę przed jej obrysem, zachowując niewielki margines zgodny z projektem i technologią systemu.
Przeczytaj również: Jaka pompa do podłogówki? Dobierz idealną - uniknij błędów!
Łóżka, sofy i meble wypoczynkowe
Łóżko na wysokich nogach jest innym przypadkiem niż łóżko z zamkniętą skrzynią stojącą niemal na całej powierzchni. Przy dużych meblach warto sprawdzić nie tylko wysokość prześwitu, lecz także to, czy producent podłogi dopuszcza miejscowe nagrzewanie pod takim obciążeniem.
Sam stosuję tu ostrożne podejście. Jeżeli mebel ma szczelną podstawę, omijam jego obrys. Jeżeli ma prześwit i można go swobodnie przesunąć, prowadzę instalację normalnie, ale nie kładę nad nią bardzo grubych dywanów ani mat izolacyjnych.
Jak zaplanować instalację przed wylaniem posadzki
Najwięcej błędów powstaje wtedy, gdy projekt ogrzewania wykonuje się przed ostatecznym układem kuchni i szaf. Nie trzeba znać każdego wymiaru co do centymetra, ale trzeba mieć rzut stałej zabudowy, plan łazienki i przewidywane punkty mocowania.
- Nanosi się na rzut pomieszczenia szafki, wyspy, wanny, kabiny, kominki i inne elementy stojące na stałe.
- Wyznacza się wolną powierzchnię, która rzeczywiście będzie oddawała ciepło.
- Projektant dobiera rozstaw rur, długość pętli i przepływy do obliczonego zapotrzebowania na ciepło.
- Przed zalaniem jastrychu wykonuje się próbę szczelności i sporządza dokumentację przebiegu instalacji.
- Po wykonaniu posadzki zaznacza się na zdjęciach lub rzucie miejsca, w których nie wolno wiercić.
Jeśli z pomieszczenia o powierzchni 20 m² aż 6 m² zajmą szafki i stała zabudowa, nie można bezmyślnie traktować całych 20 m² jako aktywnej powierzchni grzewczej. Pozostałe 14 m² musi pokryć straty ciepła pomieszczenia, a to może wymagać gęstszego rozstawu rur, lepszej izolacji albo dodatkowego źródła ciepła.
Wodne pętle powinny być rozłożone tak, aby nie przechodziły przez dylatacje i miejsca planowanego wiercenia. Po wykonaniu prac zdjęcia z widocznym układem rur są bardzo cenne. Detektor może pomóc, ale nie traktowałbym go jako jedynego zabezpieczenia przed przewierceniem instalacji.
Wodna czy elektryczna wersja pod zabudową
Różnica między tymi systemami jest istotna. Wodna instalacja ma rury zatopione w jastrychu i zwykle pracuje z niską temperaturą zasilania. Elektryczna mata lub kabel grzejny reaguje bezpośrednio na przepływ prądu, dlatego przykrycie jej materiałem utrudniającym oddawanie ciepła może prowadzić do przegrzania.
| Cecha | Ogrzewanie wodne | Ogrzewanie elektryczne |
|---|---|---|
| Stała zabudowa | Najczęściej pomija się ją w projekcie, głównie dla efektywności i bezpieczeństwa późniejszych prac | Zwykle niedopuszczalna pod meblami bez prześwitu |
| Meble na nóżkach | Zazwyczaj możliwe | Tylko zgodnie z instrukcją konkretnej maty lub kabla |
| Główne ryzyko | Przewiercenie rury i niepotrzebne ogrzewanie zamkniętej strefy | Przegrzanie elementu grzejnego pod szczelnym przykryciem |
| Najważniejszy dokument | Rzut pętli, próba szczelności i protokół uruchomienia | Instrukcja producenta, plan mat oraz położenie czujnika podłogowego |
W przypadku kabli i mat elektrycznych nie kierowałbym się ogólną poradą znalezioną dla wodnej podłogówki. Instrukcja producenta ma tu pierwszeństwo. Niektóre systemy samoregulujące mają szersze zastosowanie, ale nie oznacza to, że można dowolnie przykryć je szafą, materacem albo zabudową łazienkową.
Dla podłóg wykończonych panelami, drewnem lub winylem trzeba dodatkowo sprawdzić dopuszczalną temperaturę oraz opór cieplny całego układu. Często przyjmuje się limit oporu na poziomie około 0,15 m²K/W, ale ostateczna wartość zależy od systemu grzewczego i zaleceń producenta podłogi.
Temperatura, wykończenie i meble muszą tworzyć jeden układ
Norma PN-EN 1264 przyjmuje dla strefy stałego pobytu ludzi maksymalną temperaturę powierzchni podłogi na poziomie 29°C. W łazience zwykle dopuszcza się do 33°C, a w strefie brzegowej przy zewnętrznych przegrodach do 35°C. Są to granice projektowe, a nie temperatura, do której należy rozgrzewać podłogę każdego dnia.
Jeżeli mebel szczelnie przykrywa fragment podłogi, temperatura w jego bezpośrednim sąsiedztwie może rozkładać się inaczej niż na odkrytej powierzchni. Z tego powodu nie warto poprawiać komfortu przez samowolne podnoszenie temperatury zasilania. Lepszy efekt daje prawidłowy rozstaw rur, regulacja przepływów i ograniczenie strat ciepła.

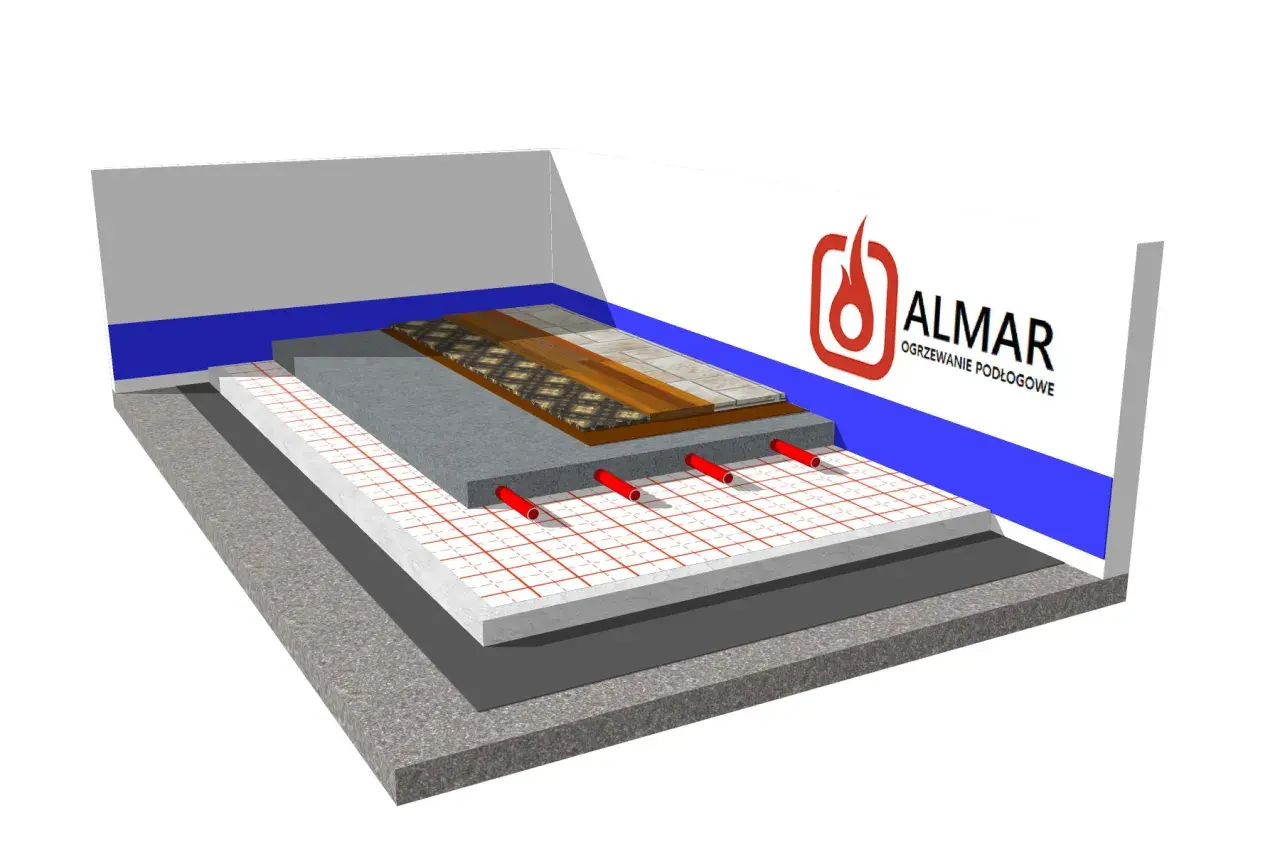

Znaczenie ma także wykończenie. Gres i płytki ceramiczne dobrze przewodzą ciepło, natomiast gruby podkład, korek, ciężki dywan lub deski o dużym oporze cieplnym działają jak izolator. Przy planowaniu mebli trzeba więc ocenić nie tylko to, co stoi na podłodze, ale cały układ warstw nad rurą.
Jeśli projekt jest już wykonany, a dopiero później zmienia się układ wyposażenia, nie należy od razu zakładać, że instalacja jest bezużyteczna. Mebel ruchomy można zwykle ustawić nad czynną strefą, o ile ma prześwit i nie blokuje oddawania ciepła. Przy stałej zabudowie bezpieczniej sprawdzić dokumentację oraz zostawić dostęp do elementów, które wymagają mocowania.
Najbezpieczniejszy plan dla domu, który dopiero powstaje
Najlepszy moment na decyzję o prowadzeniu rur jest przed wykonaniem jastrychu, kiedy można jeszcze bez kosztownego remontu przesunąć pętlę o kilkadziesiąt centymetrów. W projekcie zaznaczyłbym wszystkie meble stałe, urządzenia, dylatacje i miejsca przyszłego wiercenia.
Jeżeli zabudowa nie jest jeszcze pewna, lepiej zostawić podłogówkę na rozsądnej, wolnej powierzchni niż prowadzić ją wszędzie na zapas. Przemyślany układ i dobra dokumentacja dają więcej niż maksymalne pokrycie podłogi rurami.
Krótko mówiąc, meble na nogach zwykle nie są przeciwwskazaniem dla wodnego ogrzewania podłogowego. Stałe, szczelne elementy najlepiej omijać, a przy systemie elektrycznym bezwzględnie trzymać się instrukcji producenta, ponieważ właściwe planowanie chroni jednocześnie komfort, podłogę i samą instalację.
