Pętle ogrzewania podłogowego - jak dobrać długość i rozstaw?

Chłodna strefa w salonie, nierówno nagrzana łazienka albo rotametr pokazujący zerowy przepływ potrafią szybko odebrać przyjemność z podłogówki. Dobrze zaprojektowane pętle ogrzewania podłogowego decydują o równomiernym cieple, zużyciu energii i późniejszej bezproblemowej regulacji, dlatego wyjaśniam, jak dobiera się ich długość, rozstaw, układ oraz przepływ.

Co właściwie oznacza jedna pętla grzewcza

Pętla to pojedynczy, ciągły odcinek rury poprowadzony od belki zasilającej rozdzielacza przez ogrzewaną powierzchnię i z powrotem do belki powrotnej. Woda wpływa do niej, oddaje ciepło w jastrychu, a potem wraca chłodniejsza do rozdzielacza. Nie jest to osobny grzejnik schowany w podłodze, tylko część większego układu hydraulicznego.

Jedno pomieszczenie może mieć jedną, dwie, a nawet kilka pętli. Zależy to od jego powierzchni, kształtu oraz przyjętego rozstawu rur. Duży salon o powierzchni 40 m² często dzieli się na dwa lub trzy obiegi, ponieważ upychanie całej rury w jednym bardzo długim obwodzie zwiększa opory przepływu i utrudnia regulację.

Rozdzielenie obiegów ma jeszcze jedną zaletę. Można niezależnie ustawić temperaturę w salonie, sypialni, łazience czy wiatrołapie. Trzeba jednak pamiętać, że sterowanie będzie skuteczne tylko wtedy, gdy każda pętla ma poprawnie opisane pomieszczenie i została podłączona zgodnie z dokumentacją.

Jak dobrać długość i liczbę obiegów

Długość rury nie powinna wynikać z tego, ile materiału zostało na budowie. Najpierw określa się zapotrzebowanie cieplne pomieszczenia, dostępne miejsce, rodzaj podłogi i temperaturę zasilania, a dopiero potem dzieli powierzchnię na obiegi. W domu z pompą ciepła szczególnie liczy się niewielki opór instalacji, ponieważ sprawna hydraulika pomaga utrzymać niską temperaturę zasilania.

Dla popularnej rury 16 x 2 mm często przyjmuje się maksymalnie około 100-120 m jednej pętli. W praktyce korzystniejsze bywają obiegi o długości 70-80 m, bo ich opory są umiarkowane, a różnice między poszczególnymi sekcjami łatwiej wyrównać. Warto doliczyć także odcinki prowadzone od rozdzielacza do ogrzewanej powierzchni, ponieważ one również należą do całkowitej długości obiegu.

Podane wartości są orientacyjne. Producent rury może określać inne limity, a projektant powinien sprawdzić spadek ciśnienia, wymagany przepływ i możliwości pompy. Równa długość wszystkich obiegów jest wygodna, ale nie zawsze konieczna. Ważniejsze jest prawidłowe zbilansowanie instalacji.

Prosty sposób na oszacowanie liczby pętli

Przy rozstawie 15 cm potrzeba orientacyjnie około 6,5-7 m rury na każdy metr kwadratowy ogrzewanej powierzchni. Pomieszczenie o powierzchni 30 m² może więc wymagać około 195-210 m rury, czyli najczęściej trzech obiegów po mniej więcej 65-75 m. To tylko szacunek, ponieważ odlicza się pasy przy ścianach, zabudowę stałą i miejsca, pod którymi nie wolno układać rur.

Nie prowadzi się ogrzewania pod wanną obudowaną na stałe, szafą kuchenną bez prześwitu czy dużą zabudową stolarską. Takie strefy nie oddają ciepła do pomieszczenia, a rura pod nimi może utrudnić późniejszy montaż lub naprawę. Zawsze robię zdjęcia rozłożonych obiegów przed zalaniem jastrychu, bo po kilku latach taka dokumentacja bywa cenniejsza niż pamięć wykonawcy.

Rozstaw rur i sposób układania mają znaczenie

Najczęściej spotyka się rozstaw 10, 15 lub 20 cm. Mniejszy odstęp zwiększa moc powierzchni grzewczej i ogranicza różnice temperatur na podłodze, ale oznacza więcej rury, większy opór oraz wyższy koszt wykonania. Większy rozstaw sprawdza się tam, gdzie zapotrzebowanie cieplne jest niewielkie, na przykład w dobrze ocieplonym pokoju.

• 10 cm stosuje się często przy dużych stratach ciepła, przy ścianach zewnętrznych i w łazienkach.
• 15 cm jest popularnym rozwiązaniem w pokojach i salonach o standardowym zapotrzebowaniu.
• 20 cm może wystarczyć w dobrze izolowanych pomieszczeniach, jeśli potwierdza to obliczenie.

W strefie brzegowej, czyli przy ścianie zewnętrznej, rury można zagęścić, ponieważ właśnie tam straty ciepła są większe. Nie należy jednak tworzyć przypadkowego pasa z bardzo gorącą podłogą. Strefa brzegowa musi wynikać z projektu, a nie z intuicji instalatora.

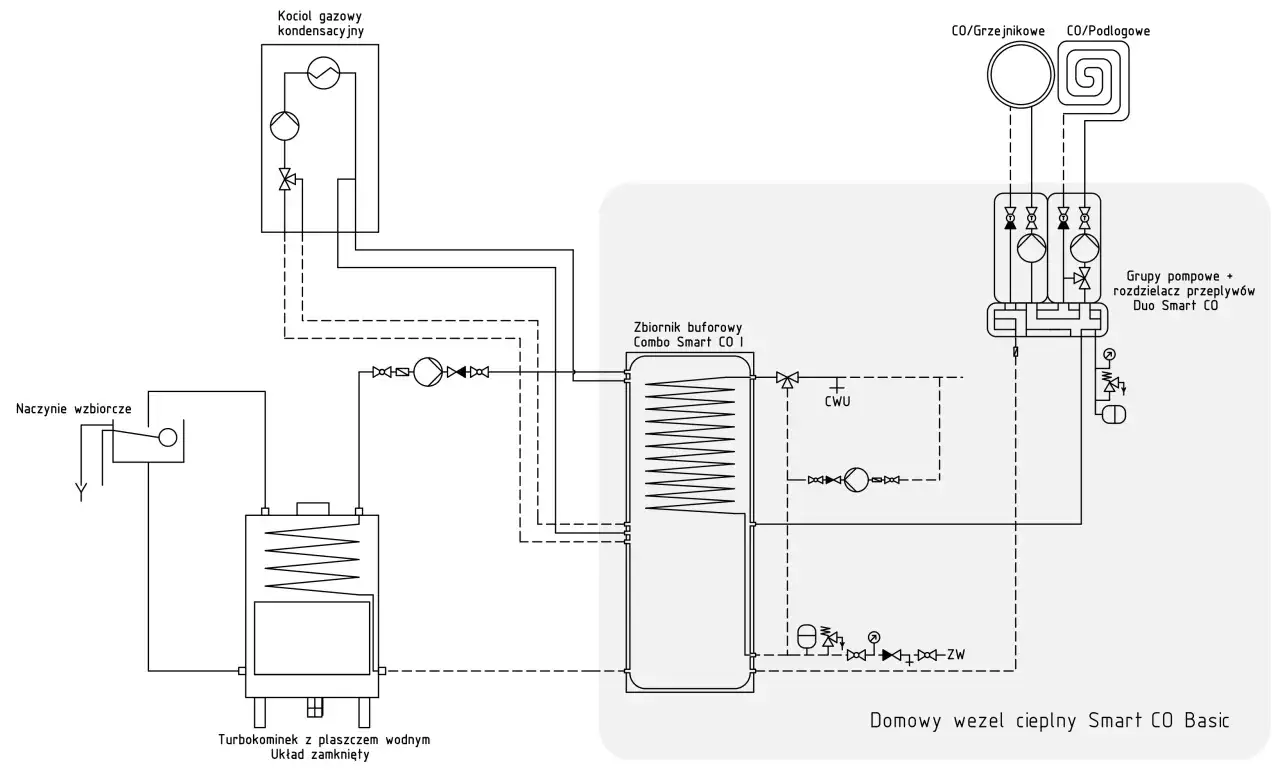

Ślimak czy meander

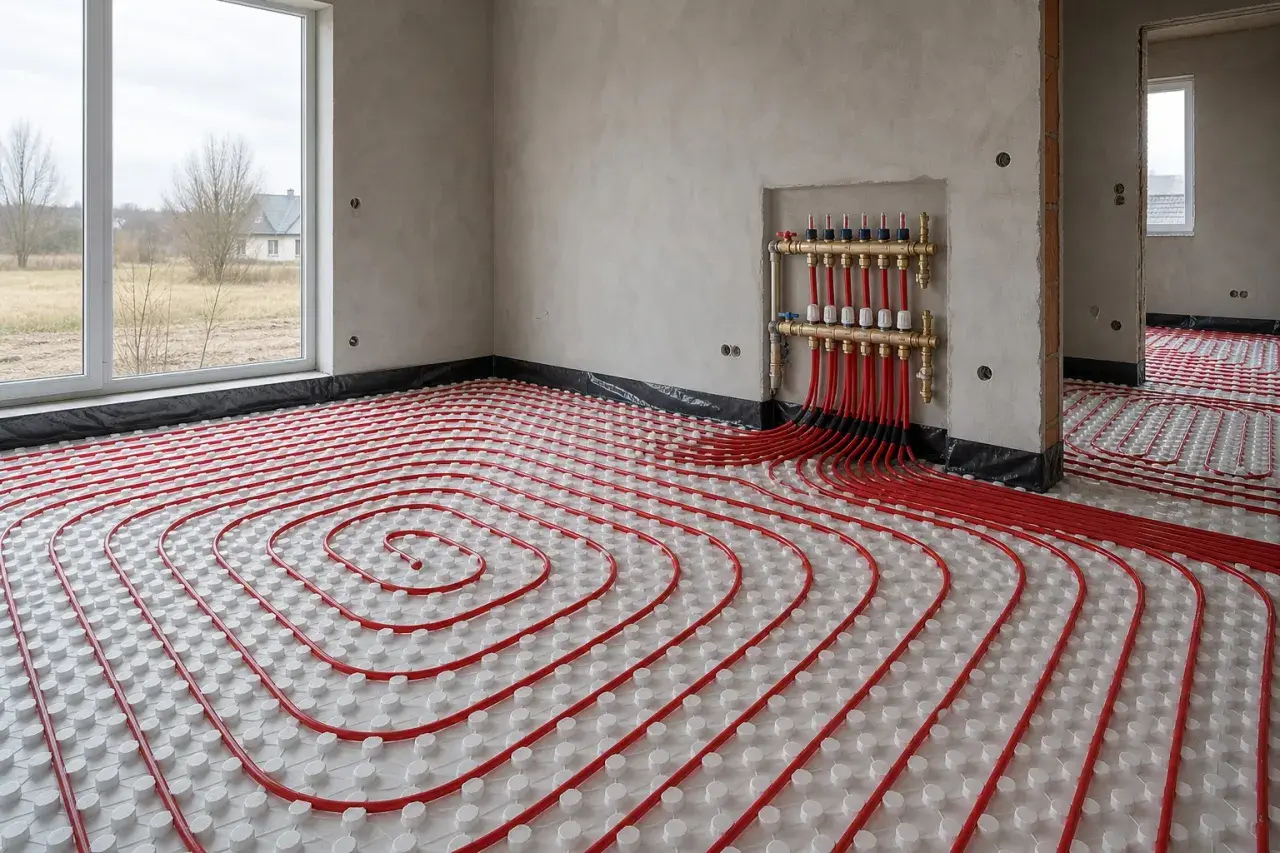

Układ ślimakowy prowadzi rurę naprzemiennie z zasilaniem i powrotem. Dzięki temu cieplejsza oraz chłodniejsza część obiegu sąsiadują ze sobą, co sprzyja równomiernej temperaturze podłogi. To mój pierwszy wybór w pokojach o regularnym kształcie i w większości pomieszczeń mieszkalnych.

Układ meandrowy, nazywany też wężownicą, jest prostszy do wykonania w wąskich lub nieregularnych strefach. Początek obiegu może jednak znajdować się przy jednej ścianie, przez co fragment podłogi będzie cieplejszy, a końcówka pętli chłodniejsza. Dlatego meander dobrze sprawdza się w korytarzach, pasach brzegowych i miejscach, gdzie geometria utrudnia ślimak.

Rura powinna być mocowana tak, aby nie wypływała podczas wylewania jastrychu. Trzeba też zachować wymagane promienie gięcia i prowadzić przejścia przez dylatacje w tulejach ochronnych. Połączeń rur nie powinno się ukrywać w warstwie podłogi, jeśli system nie przewiduje takiego rozwiązania i nie ma do nich dostępu serwisowego.

Rozdzielacz i rotametry decydują o równym grzaniu

Rozdzielacz zbiera wszystkie obiegi w jednym miejscu. Na belce zasilającej często znajdują się przepływomierze, zwane rotametrami, a na powrotnej zawory, do których można podłączyć siłowniki sterowane termostatami. Rotametr pokazuje, ile czynnika przepływa przez konkretną pętlę, więc pozwala szybko zauważyć, że jeden obieg jest zamknięty albo hydraulicznie niedożywiony.

Nie istnieje jedna prawidłowa wartość przepływu dla każdej instalacji. W domowych układach często spotyka się około 0,5-2,0 l/min na pętlę, ale nastawa powinna wynikać z projektu, długości rury i zapotrzebowania cieplnego. Dwa obiegi o różnej długości nie muszą mieć identycznych wskazań. Ustawienie wszystkich rotametrów na tę samą wartość jest częstym błędem, nie zasadą poprawnej regulacji.

Po uruchomieniu ogrzewania instalator powinien wykonać równoważenie hydrauliczne. Dłuższym obiegom zapewnia się odpowiedni przepływ, a krótsze w razie potrzeby delikatnie przytłumia. Jeśli zmieniamy ustawienia, trzeba odczekać nawet kilka godzin, ponieważ jastrych reaguje wolno i szybkie kręcenie zaworami zwykle prowadzi do chaotycznych korekt.

Termostaty pokojowe są przydatne, ale nie powinny zastępować poprawnego projektu. Podłogówka ma dużą bezwładność cieplną, więc gwałtowne obniżanie i podnoszenie temperatury nie działa tak jak przy grzejnikach. Najlepsze efekty daje spokojna praca z niewielkimi korektami, szczególnie przy pompie ciepła.

Najczęstsze błędy i objawy problemów

Największe kłopoty zaczynają się zwykle jeszcze przed zalaniem podłogi. Zbyt długa pętla, brak projektu, nierówny rozstaw albo prowadzenie rur pod stałą zabudową mogą później wyglądać jak awaria pompy. Samo podniesienie temperatury zasilania nie naprawi błędu hydraulicznego, a może tylko zwiększyć koszty i ryzyko przegrzewania posadzki.

• Jedna bardzo długa pętla zamiast dwóch krótszych powoduje duży opór i słaby przepływ.
• Brak opisów na rozdzielaczu utrudnia regulację po wykończeniu domu.
• Zamienione zasilanie z powrotem może sprawić, że rotametry będą działały nieprawidłowo.
• Nieodpowiedni rozstaw prowadzi do zimnych pasów albo zbyt wysokiej temperatury powierzchni.
• Powietrze w obiegu ogranicza przepływ i może powodować szum, bulgotanie oraz nierówne grzanie.

Przeczytaj również: Pompa ciepła głębinowa - Czy to najlepszy wybór dla Twojego domu?

Co sprawdzić, gdy jedna strefa jest zimna

Najpierw sprawdzam, czy termostat żąda grzania i czy siłownik na rozdzielaczu faktycznie się otworzył. Potem patrzę na rotametr. Odczyt 0 l/min przy otwartej pętli wskazuje na brak przepływu, ale nie przesądza jeszcze, czy winne jest powietrze, zawór, pompa albo zatkany filtr.

Jeśli słychać szum, ciśnienie spada, a po odpowietrzeniu problem wraca, potrzebna jest dokładniejsza kontrola szczelności i elementów instalacji. Przy odpowietrzaniu zamyka się pozostałe obiegi i przepłukuje pętlę pojedynczo, aż woda wypływa bez pęcherzy. Nie warto regulować wszystkiego naraz, bo łatwo zgubić przyczynę problemu i rozregulować sprawne pomieszczenia.

Ciśnienie na zimnej instalacji w wielu domach mieści się w granicach około 1,2-1,5 bara, ale właściwa wartość zależy od wysokości budynku i ustawień producenta. Jeśli manometr regularnie pokazuje spadki, samo dolewanie wody jest tylko chwilowym rozwiązaniem. Trzeba znaleźć przyczynę, na przykład nieszczelność, problem z naczyniem przeponowym albo nieprawidłowe odpowietrzanie.

Jak zaplanować pętle przed wykonaniem posadzki

Najbezpieczniej zacząć od projektu z naniesionym przebiegiem rur, numerami obiegów i długościami. Na rzucie powinien znaleźć się również rozdzielacz, kierunek prowadzenia rur, rozstaw oraz miejsca dylatacji. Taki dokument przydaje się nie tylko podczas montażu, lecz także przy wierceniu w podłodze po kilku latach.

1. Oblicz zapotrzebowanie cieplne każdego pomieszczenia.
2. Wyznacz strefy bez ogrzewania pod stałą zabudową.
3. Dobierz rozstaw rur do strat ciepła i rodzaju wykończenia.
4. Podziel powierzchnię na obiegi o zbliżonej długości.
5. Sprawdź opory przepływu oraz wydajność pompy.
6. Oznacz każdą rurę przy rozdzielaczu przed zalaniem jastrychu.

Wykończenie podłogi też ma znaczenie. Płytki dobrze przewodzą ciepło, natomiast grubsze drewno, deska warstwowa lub niektóre panele zwiększają opór cieplny. Nie oznacza to, że nie można ich stosować, ale projekt powinien uwzględniać konkretny materiał i jego dopuszczalną temperaturę.

W pomieszczeniach mieszkalnych temperatura powierzchni podłogi jest zwykle ograniczana do około 29°C, a w łazienkach i podobnych strefach do około 33°C. Sama podłogówka może dostarczyć w typowych warunkach około 70-100 W/m², lecz przy większych stratach ciepła może nie wystarczyć jako jedyne źródło ogrzewania. To ważne w dużych przeszkleniach, przy słabej izolacji i w narożnych pomieszczeniach.

Od dobrze rozłożonej rury zależy więcej niż od wysokiej temperatury

Najlepsza instalacja nie musi mieć identycznych obiegów co do metra, ale powinna mieć przemyślany podział, właściwy rozstaw i wykonane równoważenie. Dla rury 16 x 2 mm rozsądny punkt wyjścia to obiegi w granicach 70-100 m, jednak ostateczną długość zawsze trzeba sprawdzić w projekcie.

Jeżeli podłoga grzeje nierówno, nie zaczynałbym od podnoszenia temperatury zasilania. Najpierw sprawdziłbym otwarcie zaworów, przepływy, odpowietrzenie, filtr oraz oznaczenia pętli na rozdzielaczu. Taka kolejność zwykle szybciej prowadzi do rozwiązania i chroni przed niepotrzebnym zwiększaniem rachunków.

Najwięcej błędów jest niewidocznych po wykonaniu posadzki, dlatego zdjęcia, plan przebiegu rur i protokół próby szczelności warto zachować razem z dokumentacją domu. To drobny wysiłek, który później ułatwia każdą zmianę, naprawę i bezpieczne wiercenie w podłodze.
