Wybór pompy do podłogówki zaczyna się od dwóch liczb: wymaganego przepływu i wysokości podnoszenia. Na pytanie, jaka pompa do ogrzewania podłogowego będzie właściwa, nie odpowiada sama marka ani liczba biegów, tylko realne opory instalacji i sposób, w jaki dom oddaje ciepło. W tym artykule pokazuję, jak to policzyć, jaki tryb pracy ustawić i kiedy jedna pompa wystarczy, a kiedy lepiej przewidzieć osobny obieg.
Najkrócej rzecz ujmując
- Do ogrzewania podłogowego najczęściej wybieram elektroniczną pompę obiegową z regulacją stałej różnicy ciśnień (Δp-c).
- O doborze decydują przede wszystkim przepływ, wysokość podnoszenia i opory najdłuższej pętli, a nie sama moc silnika.
- W typowej instalacji domowej sensowne są zwykle pompy w klasie 3-6 m podnoszenia, ale ostatecznie rozstrzyga obliczenie.
- Przy rurze PEX 16x2 warto trzymać się orientacyjnie około 120 m na jedną pętlę, bo dłuższe obiegi szybko podnoszą opory.
- Zbyt mocna pompa nie poprawia komfortu, za to zwiększa hałas, zużycie energii i ryzyko rozjechania regulacji.
Od czego zależy dobór pompy do podłogówki
W praktyce nie zaczynam od modelu, tylko od parametrów instalacji. Najważniejsze są cztery rzeczy: zapotrzebowanie na ciepło budynku, różnica temperatur między zasilaniem a powrotem, długość pętli oraz opory rozdzielacza i armatury. Dopiero na tej podstawie wybiera się pompę, a nie odwrotnie.
| Parametr | Co oznacza w praktyce | Na co patrzę |
|---|---|---|
| Przepływ | Ile wody pompa ma przepchnąć przez instalację w ciągu godziny | Wynika z mocy grzewczej i różnicy temperatur |
| Wysokość podnoszenia | Jak duże opory pompa potrafi pokonać | Najdłuższa pętla, rozdzielacz, zawory, mieszacz |
| Tryb regulacji | Jak pompa reaguje, gdy część pętli się przymyka | W podłogówce zwykle wygrywa Δp-c |
| Krzywa pracy | Zakres, w którym pompa rzeczywiście pracuje stabilnie | Punkt obliczeniowy musi mieścić się na charakterystyce pompy |
Tu łatwo wpaść w pułapkę patrzenia tylko na waty. Sama informacja, że pompa ma 25, 40 albo 60 W, niewiele mówi bez zestawienia z przepływem i oporem instalacji. Dwa systemy o tej samej mocy grzewczej mogą wymagać zupełnie innego przepływu: dla 10 kW instalacja grzejnikowa 70/55 potrzebuje około 0,57 m3/h, a podłogówka 35/28 już około 1,23 m3/h. To dlatego obieg płaszczyznowy zwykle stawia wyższe wymagania po stronie pompy.
Jeśli mam zapamiętać tylko jedną rzecz z tego etapu, to tę: moc cieplna nie wystarcza do doboru pompy. Trzeba jeszcze wiedzieć, przy jakim spadku temperatury system ma pracować i jaki opór stawia najtrudniejsza pętla. To prowadzi już prosto do obliczenia przepływu i wysokości podnoszenia.
Jak policzyć potrzebny przepływ i wysokość podnoszenia
Jak podaje Grundfos, przepływ oblicza się ze wzoru Q = Φ × 0,86 / (tF - tR). W praktyce oznacza to tyle, że im mniejsza różnica temperatur między zasilaniem a powrotem, tym większy przepływ musi zapewnić pompa. To właśnie dlatego podłogówka, pracująca zwykle na niższych parametrach niż grzejniki, potrzebuje wydajniejszego obiegu.
- 10 kW przy 70/55 daje około 0,57 m3/h.
- 10 kW przy 35/28 daje około 1,23 m3/h.
- 8 kW przy 35/28 to w praktyce okolice 1,0 m3/h.
Wysokości podnoszenia nie liczę od sumy wszystkich pętli. To częsty błąd. Biorę najdłuższą pętlę, dodaję odcinek zasilania i powrotu oraz opory rozdzielacza. Jeśli jedna pętla ma najtrudniejsze warunki pracy, to krótsze obiegi też zostaną obsłużone, bo mają mniejszy opór. Przy rurze PEX 16x2 za rozsądny punkt odniesienia przyjmuję około 120 m na pętlę; można położyć więcej, ale rosną opory, hałas i wymagania wobec pompy.
Dobry przykład daje instalacja z domu około 140 m2, 11 pętli i mocą około 8 kW. W takim układzie często wystarcza 3 m podnoszenia i przepływ rzędu 800 l/h, czyli parametry, które mieszczą się w klasie kompaktowej pompy obiegowej. To pokazuje, że nie zawsze potrzebny jest duży, „mocny” model. Czasem ważniejsze jest trafienie w punkt pracy niż kupienie urządzenia z zapasem, którego i tak nie wykorzystasz.
Na tym etapie pomyślałbym jeszcze o jednym: krzywa pompy musi przecinać krzywą instalacji. Jeśli tego nie robi, system będzie szukał kompromisu kosztem komfortu albo energii. A to już prowadzi do ustawień pracy, które w podłogówce robią równie dużą różnicę jak sam model pompy.
Dlaczego stała różnica ciśnień zwykle wygrywa
W ogrzewaniu płaszczyznowym stawiam na stałą różnicę ciśnień (Δp-c). Wilo rekomenduje właśnie ten tryb dla podłogówki, bo rozdzielacz i pętle pracują wtedy stabilniej, a pompa lepiej dopasowuje się do zamykania kolejnych obiegów przez siłowniki lub głowice.
| Tryb | Gdzie ma sens | Co daje w praktyce |
|---|---|---|
| Δp-c | Podłogówka, układy mieszane, rozdzielacze z siłownikami | Stabilny przepływ i mniejsze ryzyko hałasu przy zamykaniu pętli |
| Δp-v | Instalacje grzejnikowe z zaworami termostatycznymi | Lepiej reaguje na zmienny pobór i zamykanie grzejników |
| n-const | Starsze, proste układy lub zastępstwa 1:1 | Bywa wystarczający, ale daje mniej elastyczną regulację |
W podłogówce straty ciśnienia w rozdzielaczu są w dużej mierze niezależne od chwilowego zapotrzebowania stref. To ważne, bo oznacza, że pompa ma utrzymać stałe warunki pracy, a nie „gonić” ciągle zmieniający się opór, jak w typowej instalacji grzejnikowej. Dlatego również równoważenie hydrauliczne jest tu obowiązkowe, a nie opcjonalne. Bez ustawienia przepływów na rotametrach nawet dobra pompa będzie pracowała wokół problemu, zamiast go rozwiązać.
Ja traktuję funkcje typu AUTOADAPT jako wsparcie uruchomienia, a nie zamiennik obliczeń. Mogą pomóc dobrać punkt pracy i ograniczyć zużycie energii, ale jeśli pętle są źle policzone albo rozdzielacz nie jest zrównoważony, automatyka nie naprawi projektu. Najpierw poprawna hydraulika, potem wygodne sterowanie.
Kiedy pompa z kotła wystarczy, a kiedy potrzebny jest osobny obieg

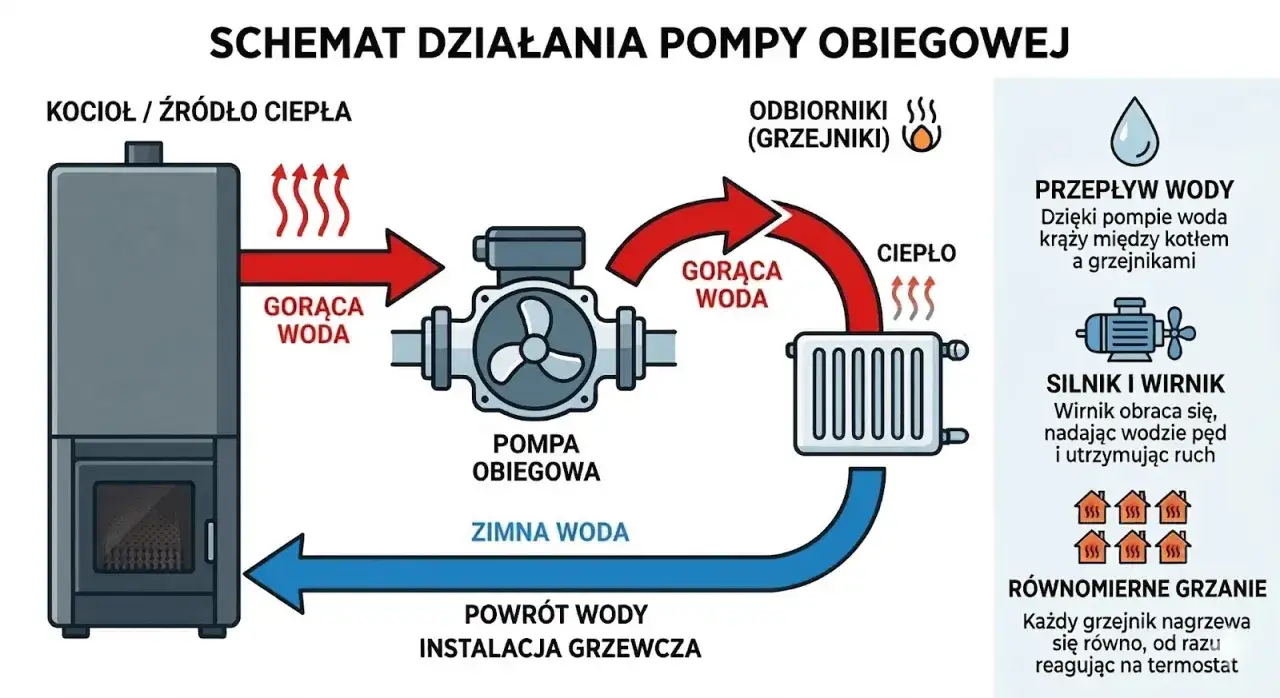

Jeżeli źródło ciepła ma wbudowaną pompę obiegową, sprawdzam najpierw jej krzywą pracy. Taka pompa czasem wystarczy dla niewielkiej instalacji albo dla jednej strefy podłogówki, ale nie zakładam tego z góry. Liczy się nie to, że pompa jest „w środku urządzenia”, tylko to, czy przy wymaganym przepływie pokona opory całego obiegu.
- Mała strefa - na przykład jedna lub dwie pętle w łazience - często może pracować na prostym zestawie mieszającym z własną pompą.
- Typowy dom z rozdzielaczem - zwykle korzysta z osobnej pompy obiegowej po stronie niskotemperaturowej.
- Układ mieszany - grzejniki i podłogówka razem - prawie zawsze wymaga dokładniejszego doboru i często dodatkowego mieszania.
- Długie pętle i duża liczba stref - szybciej przekraczają możliwości pompy wbudowanej w kocioł lub pompę ciepła.

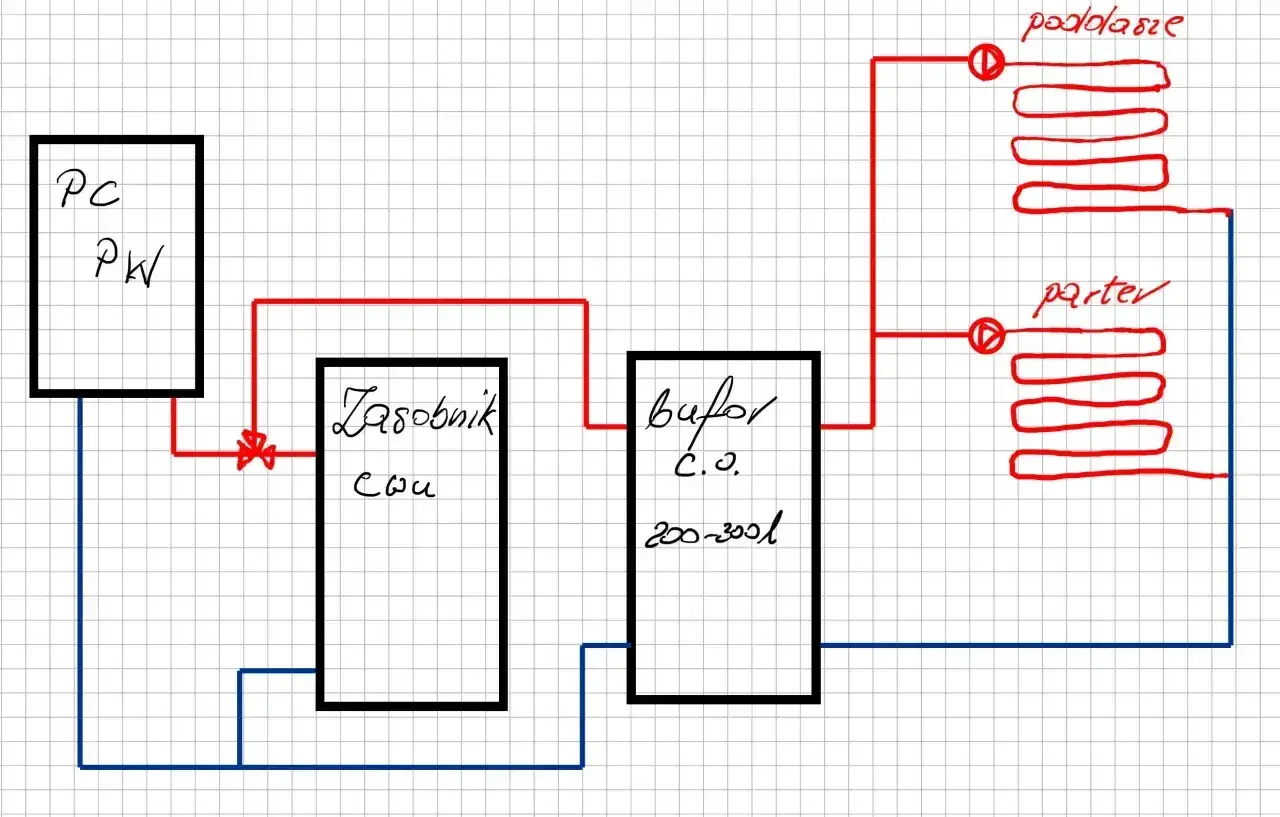

W mieszanym systemie najczęściej robi różnicę nie sama moc źródła, tylko to, czy podłogówka ma własną grupę pompowo-mieszającą. Taki układ ogranicza temperaturę zasilania do poziomu odpowiedniego dla posadzki i daje osobny, stabilny obieg dla rozdzielacza. To praktyczne rozwiązanie, gdy jedna część domu pracuje na wyższej temperaturze, a druga potrzebuje dużo łagodniejszych parametrów.
W nowych instalacjach patrzę też na temperaturę pracy i miejsce montażu. W układach zamkniętych obie strony są technicznie możliwe, ale przy niższej temperaturze medium i prostszej eksploatacji zwykle wygrywa montaż zgodny z projektem i zaleceniami producenta źródła ciepła. Jeśli w domu jest kocioł stałopalny albo bardziej „wymagająca” hydraulika, ostrożniej podchodzę do miejsca wpięcia i do zapasu ciśnienia na wejściu pompy.
Jeśli z tego fragmentu miałbym wyciągnąć jedną praktyczną wskazówkę, to tę: nie zakładaj, że pompa w kotle załatwi całą podłogówkę. Czasem tak jest, ale równie często lepiej działa osobny, dobrze zrównoważony obieg z własną pompą i mieszaniem.
Najczęstsze błędy, które psują pracę instalacji
Przy doborze pompy do podłogówki wciąż widzę te same pomyłki. Nie są efektowne, ale potrafią zepsuć całą instalację. Co gorsza, wiele z nich wychodzi dopiero po wykończeniu domu, kiedy poprawki są już drogie i uciążliwe.
- Dobór po mocy kotła, nie po oporach instalacji - moc źródła ciepła nie mówi jeszcze, jaką pompę trzeba zamontować.
- Sumowanie długości wszystkich pętli - do obliczeń bierze się najtrudniejszy obieg, a nie kilometraż całej podłogi.
- Za długa pojedyncza pętla - przy PEX 16x2 w okolicach 120 m robi się granicznie; dalej opory rosną bardzo szybko.
- Za duże podnoszenie - instalacja szumi, zawory pracują nerwowo, a prąd jest zużywany bez korzyści.
- Zły tryb sterowania - w podłogówce proporcjonalne ciśnienie zwykle nie jest pierwszym wyborem.
- Brak odpowietrzenia i równoważenia - wtedy nawet dobre urządzenie nie utrzyma równomiernych temperatur w pomieszczeniach.
Najprostszy test praktyczny? Jeśli pompa pracuje głośno, a część pomieszczeń jest niedogrzana mimo wyraźnie wysokiej nastawy, problemem nie musi być „za słaba pompa”. Bardzo często winne są źle ustawione przepływy albo zbyt duży zapas wysokości podnoszenia. W dobrze ustawionym układzie podłogówka powinna pracować raczej cicho niż spektakularnie.
Ja też nie lubię pomysłów typu „wezmę większą pompę, to będzie bezpieczniej”. W podłogówce to rzadko działa. Lepszy efekt daje trafne obliczenie, porządne równoważenie i spokojna regulacja niż kupowanie modelu z dużym zapasem.
Co sprawdzam przed zakupem, żeby trafić z wyborem za pierwszym razem
Gdybym miał zamówić pompę do podłogówki bez ryzyka przypadkowego wyboru, przed zakupem sprawdziłbym kilka rzeczy i nie szukałbym skrótów. To niewielka lista, ale właśnie ona odróżnia dobry dobór od zgadywania.
- Projektowe zapotrzebowanie budynku na ciepło.
- Rzeczywistą długość każdej pętli i średnicę rur.
- Wymagany przepływ dla całej instalacji i dla pojedynczych obiegów.
- Opory rozdzielacza, mieszacza i armatury na drodze przepływu.
- Tryb regulacji dostępny w pompie, najlepiej z opcją Δp-c.
- Możliwość odpowietrzania, podglądu zużycia energii i prostego serwisu.
- To, czy źródło ciepła ma własną pompę i czy jej parametry rzeczywiście wystarczą.
W typowym domu jednorodzinnym najczęściej szukam elektronicznej pompy obiegowej klasy 25 z regulacją stałociśnieniową i dobieram ją do obliczonego punktu pracy, a nie do nazwy modelu. Jeśli instalacja jest prosta, krótka i mało strefowa, wystarczy mniejszy zapas podnoszenia. Jeśli pętli jest więcej, odcinki są dłuższe albo system jest mieszany, od razu zakładam dokładniejsze obliczenia i bezpieczniejszą rezerwę po stronie hydrauliki. To najuczciwsze podejście, bo podłogówka wybacza mniej niż wygląda na pierwszy rzut oka.
