Przy wieńcu żelbetowym nie ma miejsca na przypadkowe decyzje. To element, który spina ściany, strop i dach, dlatego pokazuję, jak zrobić wieniec budowlany zgodnie z projektem, jak przygotować szalunek i zbrojenie, jak poprawnie zabetonować całość oraz gdzie najczęściej pojawiają się kosztowne błędy.
Dobry wieniec zaczyna się od projektu, nie od betoniarki
- Zbrojenie, przekrój i klasa betonu muszą wynikać z projektu konstrukcyjnego.
- Wieniec powinien tworzyć ciągły zamknięty obwód na ścianach nośnych.
- Pręty trzeba ustabilizować i zachować otulinę betonu, zwykle około 25-30 mm, jeśli projekt nie wymaga więcej.
- Betonowanie najlepiej wykonać bez przerw roboczych, dokładnie zagęszczając mieszankę.
- Przy ścianach jednowarstwowych trzeba ograniczyć mostek termiczny przez wkładkę izolacyjną lub kształtki systemowe.
Po co wykonuje się wieniec i gdzie powinien się znaleźć
Wieniec to pozioma belka żelbetowa prowadzona najczęściej po obwodzie ścian nośnych. Łączy mur ze stropem albo konstrukcją dachu, rozkłada obciążenia i ogranicza ryzyko rozsuwania się ścian. W praktyce działa jak zamknięta rama spinająca budynek, a nie jak zwykła betonowa opaska.
Najczęściej wykonuje się go na poziomie każdego stropu, wzdłuż wszystkich ścian konstrukcyjnych. W domu z poddaszem użytkowym może być potrzebny także na ściankach kolankowych, często razem ze słupkami żelbetowymi. Ostateczny układ zależy od projektu, rodzaju stropu, geometrii budynku i obciążeń od więźby.
Wieniec nie zawsze biegnie wyłącznie po zewnętrznych murach. Jeśli strop opiera się na wewnętrznej ścianie nośnej, projekt może przewidywać dodatkowy odcinek lub połączenie z wieńcem obwodowym. Pominięcie takiego miejsca osłabia ciągłość konstrukcji i może później objawić się rysami przy połączeniach ścian.
W polskich projektach konstrukcyjnych dobór rozwiązania opiera się na dokumentacji i odpowiednich Eurokodach, których wykaz publikuje Polski Komitet Normalizacyjny. Dlatego typowe wartości z poradników mogą pomóc zrozumieć zasadę, ale nie zastępują rysunków konstrukcyjnych.
Co trzeba ustalić przed przygotowaniem wieńca
Najpierw sprawdzam rysunek konstrukcyjny, przekrój ściany i sposób połączenia wieńca ze stropem. Nie wystarczy wiedzieć, że „zwykle daje się cztery pręty”. Ich średnica, liczba, rozstaw strzemion, zakłady i sposób zakotwienia zależą od obliczeń.
| Element | Co trzeba sprawdzić |
|---|---|
| Przekrój wieńca | Szerokość i wysokość wynikające z projektu oraz grubości ściany |
| Zbrojenie główne | Liczbę, średnicę i gatunek prętów, a także ich ciągłość w narożach |
| Strzemiona | Średnicę, rozstaw i dodatkowe zagęszczenia przy podporach oraz otworach |
| Beton | Wymaganą klasę, konsystencję, uziarnienie i sposób dostawy |
| Zakotwienia | Położenie prętów lub kotew do murłaty, słupków i innych elementów |
| Izolację | Sposób ograniczenia mostka cieplnego przy zewnętrznej krawędzi wieńca |
W domach jednorodzinnych spotyka się wieńce o szerokości około 20-25 cm, a jako przykład zbrojenia można podać cztery pręty o średnicy 12 mm i strzemiona 6 mm co 20-25 cm. To tylko często spotykany schemat, nie uniwersalna recepta. Przy większych rozpiętościach, ciężkim stropie, wysokiej ściance kolankowej albo dużych otworach projekt może wymagać znacznie mocniejszego rozwiązania.
Objętość betonu można policzyć orientacyjnie, mnożąc długość wieńca przez szerokość i wysokość przekroju. Dla obwodu 40 m i przekroju 24 × 24 cm wychodzi około 2,30 m³. Do zamówienia zwykle dolicza się kilka procent zapasu, ponieważ część mieszanki zostaje w przewodach pompy, a rzeczywiste wymiary muru nie zawsze są idealne.
Jak wykonać wieniec krok po kroku
Przygotuj mur i podpory
Górna powierzchnia ścian powinna być oczyszczona z luźnej zaprawy, gruzu i pyłu. Przed rozpoczęciem prac trzeba też sprawdzić poziom muru, oparcie belek stropowych oraz rozmieszczenie otworów i instalacji. Krzywa lub niestabilna podstawa utrudni później ustawienie szalunku i może zmienić przekrój elementu.

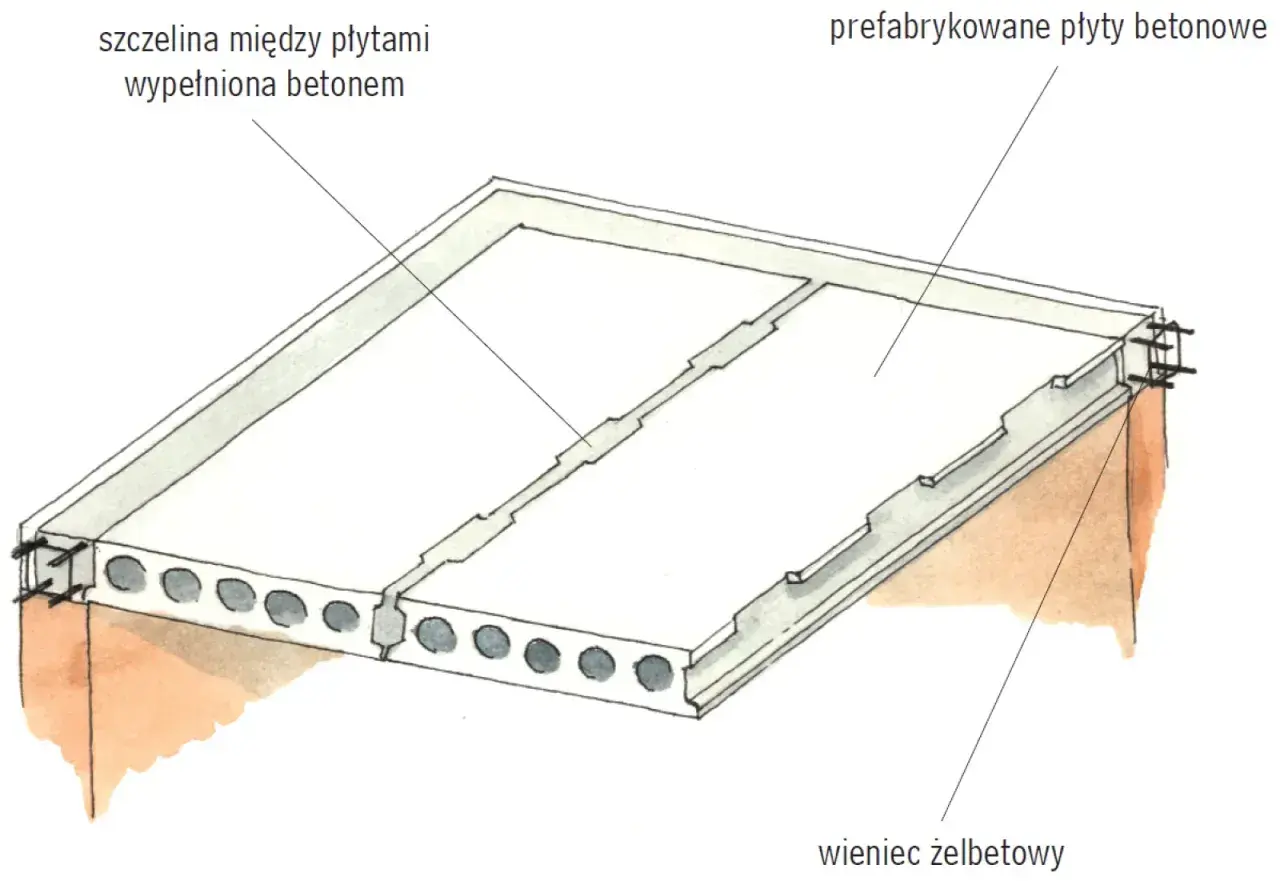

Jeżeli wykonywany jest strop gęstożebrowy, belki i pustaki układa się zgodnie z instrukcją konkretnego systemu. Wieniec często betonuje się razem z nadbetonem stropu, dzięki czemu oba elementy tworzą jeden układ. Przy stropie monolitycznym zbrojenie wieńca powinno być powiązane z płytą zgodnie z projektem, a nie odcięte na granicy deskowania.
Wykonaj szczelny szalunek
Szalunek można zrobić z desek, płyt OSB albo zastosować gotowe kształtki wieńcowe. Musi być sztywny, wypoziomowany i dobrze podparty, ponieważ świeży beton wywiera na niego duże parcie. Szczeliny warto uszczelnić, aby zaczyn cementowy nie wypływał podczas zagęszczania.
Przy ścianie jednowarstwowej zewnętrzna część szalunku powinna uwzględniać izolację. Najczęściej stosuje się kształtki z warstwą ocieplenia albo specjalną wkładkę. Samo późniejsze przykrycie wieńca cienką warstwą tynku nie rozwiązuje problemu mostka termicznego.
Ułóż i ustabilizuj zbrojenie
Kosz zbrojeniowy wiąże się z prętów głównych i strzemion, a potem układa w szalunku na podkładkach dystansowych. Pręty nie mogą leżeć bezpośrednio na murze ani dotykać desek. Dystanse utrzymują wymaganą otulinę, czyli warstwę betonu chroniącą stal przed wilgocią i korozją.
Najwięcej błędów pojawia się w narożnikach. Pręty powinny zachować ciągłość przez odpowiednie odgięcia, pręty L lub U oraz zakłady określone w projekcie. Zwykłe zetknięcie dwóch prostych prętów w rogu nie tworzy poprawnego połączenia. Szczególnej uwagi wymagają też miejsca nad dużymi oknami, przy słupkach i w punktach oparcia belek.
Kosz trzeba przywiązać tak, aby nie przesuwał się podczas chodzenia po stropie ani w czasie pracy wibratora. Jeśli zbrojenie zmienia położenie pod lekkim naciskiem, po zalaniu betonem problem będzie jeszcze większy. Prętów nie należy samodzielnie ciąć ani przesuwać z powodu kolizji z instalacją. Taką zmianę powinien zaakceptować kierownik budowy lub projektant konstrukcji.
Osadź kotwy i przygotuj betonowanie
Jeżeli wieniec ma połączyć ściany z dachem, przed zalaniem trzeba ustawić kotwy pod murłatę. Ich rozstaw, średnica i położenie wynikają z projektu więźby. Krzywo ustawiona kotwa może później wymusić wiercenie w niewłaściwym miejscu albo osłabić połączenie murłaty z murem.
Beton zamawia się w klasie wskazanej w dokumentacji. W praktyce spotyka się mieszanki C16/20 i C20/25, ale wybór zależy od całego układu konstrukcyjnego, a nie od tego, jaki beton jest akurat dostępny. Nie powinno się dolewać wody na budowie, ponieważ poprawia to chwilowo urabialność, lecz może obniżyć wytrzymałość i zwiększyć skurcz.
Przeczytaj również: Dobudówka do starego domu - projekty, koszty i formalności
Zabetonuj wieniec i dobrze go zagęść
Mieszankę najlepiej podawać w sposób ciągły, przesuwając się wzdłuż obwodu. Beton układa się warstwami i zagęszcza wibratorem wgłębnym. Buławy nie powinno się opierać o pręty ani używać zbyt długo w jednym miejscu, bo można rozsunąć zbrojenie albo doprowadzić do segregacji kruszywa.
Trzeba dokładnie wypełnić narożniki i przestrzeń pod prętami. Niedostateczne zagęszczenie zostawia pustki, które po rozszalowaniu wyglądają jak ubytki lub rak betonu. Poziom górnej powierzchni należy wyrównać, a wystające kotwy oczyścić z zaczynu.
Po betonowaniu świeży element chroni się przed słońcem, wiatrem i deszczem. W czasie upałów beton trzeba regularnie zwilżać i osłaniać, aby nie wysychał zbyt szybko. Pielęgnacja przez co najmniej kilka dni, często około 7 dni, pomaga ograniczyć rysy skurczowe i pozwala mieszance osiągać wytrzymałość w bardziej kontrolowany sposób. Ogólne zalecenia dotyczące betonowania, odbioru zbrojenia i pielęgnacji opisuje także Murator.
Różnice zależne od ściany i rodzaju stropu
Ten sam schemat nie pasuje do każdej technologii. Inaczej rozwiązuje się wieniec w ścianie jednowarstwowej, inaczej w dwuwarstwowej, a jeszcze inaczej na wysokiej ściance kolankowej. Najważniejsza jest współpraca elementu konstrukcyjnego z izolacją i stropem.
| Rozwiązanie | Najważniejsza uwaga wykonawcza |
|---|---|
| Ściana jednowarstwowa | Potrzebna jest wkładka izolacyjna lub kształtka systemowa, aby ograniczyć mostek cieplny. |
| Ściana dwuwarstwowa | Wieniec może być wykonany w szalunku tradycyjnym, ponieważ późniejsze ocieplenie przykrywa jego zewnętrzną krawędź. |
| Strop gęstożebrowy | Wieniec, belki i nadbeton często betonuje się w jednym etapie według instrukcji systemu. |
| Strop monolityczny | Zbrojenie wieńca powinno być powiązane ze zbrojeniem płyty, a sposób połączenia musi wynikać z projektu. |
| Ścianka kolankowa | Wieniec zwykle współpracuje ze słupkami wzmacniającymi i kotwami pod murłatę. |
Przy wysokiej ściance kolankowej sam poziomy pas betonu może nie wystarczyć. Obciążenia od dachu działają wtedy na mur znacznie mocniej, dlatego projekt często przewiduje słupki żelbetowe, dodatkowe zbrojenie i dokładnie rozmieszczone kotwy.
W budynku z dachem o skomplikowanej geometrii szczególnie ważne są narożniki, uskoki i miejsca, w których zmienia się wysokość wieńca. Z pozoru niewielka przerwa w obwodzie może przerwać drogę przekazywania sił. Na takich detalach nie oszczędzałbym czasu ani stali, ale każdą zmianę trzeba uzgodnić z konstruktorem.
Błędy, które wychodzą dopiero po tynkach
- Brak ciągłości w narożnikach przez łączenie prętów na styk.
- Zbrojenie bez dystansów, leżące na murze lub dotykające szalunku.
- Za mała szerokość wieńca albo przesunięcie go względem osi ściany.
- Niestabilny szalunek, który rozchodzi się podczas betonowania.
- Dolewanie wody do betonu w celu ułatwienia pompowania lub rozprowadzania.
- Przerwy w betonowaniu bez zaplanowanego miejsca styku.
- Brak zagęszczenia mieszanki w narożnikach i przy gęstym zbrojeniu.
- Pominięcie izolacji w ścianie jednowarstwowej.
- Przesunięte kotwy pod murłatę, które później kolidują z więźbą.
- Zbyt szybkie wysuszenie betonu podczas upału lub silnego wiatru.
Przed betonowaniem kierownik budowy powinien odebrać zbrojenie i sprawdzić zgodność z projektem. Sam ogląd gotowego betonu niewiele mówi, ponieważ po zalaniu nie da się już ocenić liczby prętów, zakładów ani otuliny. Zdjęcia zbrojenia przed betonowaniem są prostym sposobem na zachowanie dokumentacji wykonania.
Na odbiorze sprawdziłbym przede wszystkim ciągłość kosza, położenie dystansów, stabilność szalunku i kotwy. Dopiero po takim przeglądzie warto zamawiać mieszankę. Jeśli ekipa proponuje zmianę przekroju, redukcję zbrojenia albo przerwę w betonowaniu, powinna mieć na to zgodę osoby odpowiedzialnej za konstrukcję.
Zanim wieniec zniknie pod stropem i tynkiem
Najbezpieczniejsza kolejność jest prosta: najpierw projekt i odbiór zbrojenia, później szczelny szalunek, betonowanie bez przypadkowych przerw, zagęszczenie i pielęgnacja. Największą różnicę robią nie efektowne rozwiązania, lecz ciągłość zbrojenia, poprawna otulina i dokładne wypełnienie formy.
Jeżeli nie masz doświadczenia z konstrukcjami żelbetowymi, możesz samodzielnie przygotować materiały, kontrolować wymiary i dokumentować kolejne etapy, ale dobór zbrojenia oraz akceptację zmian zostaw konstruktorowi i kierownikowi budowy. Wieniec jest elementem, którego po wykonaniu nie da się łatwo naprawić bez ingerencji w strop i ściany, dlatego oszczędność na etapie przygotowania zwykle okazuje się pozorna.
