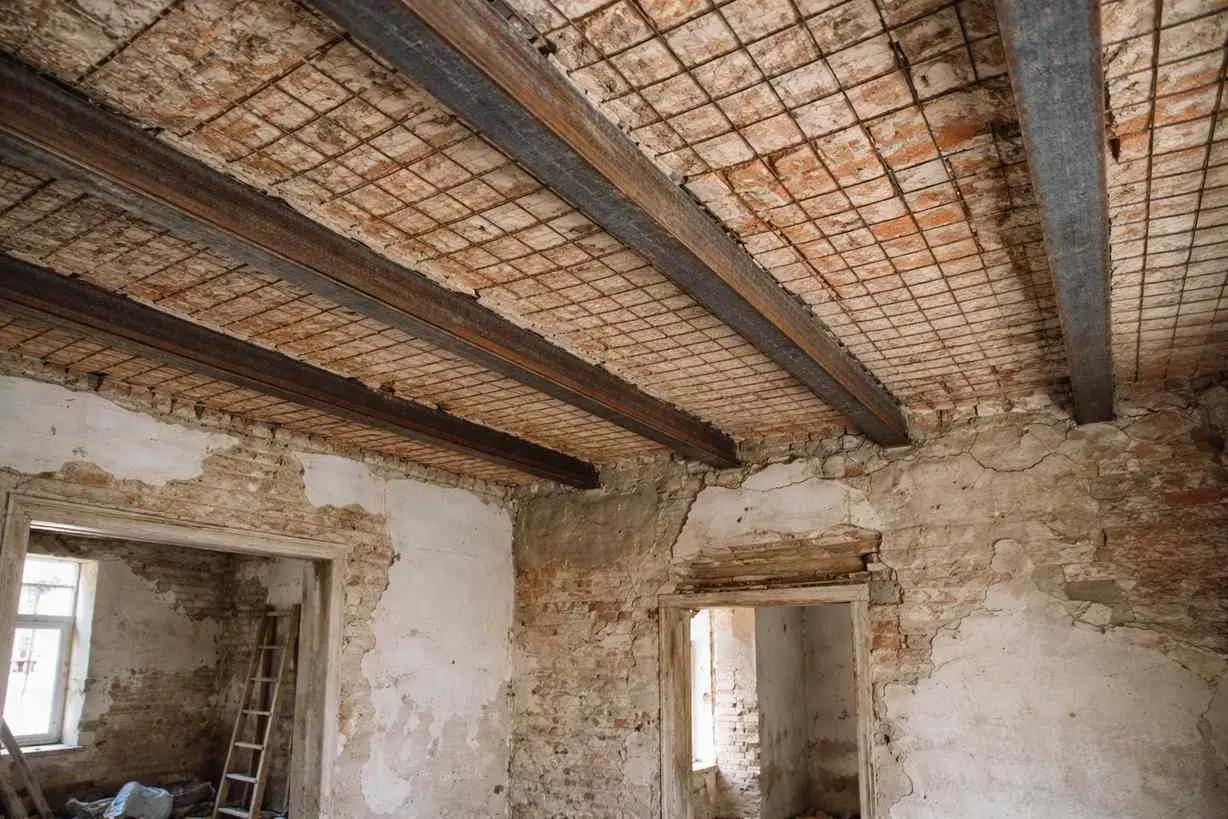

Przekrój stropu Kleina najlepiej czytać od dołu: najpierw stalowe belki dwuteowe, potem ceglane wypełnienie i dopiero na końcu warstwy podłogi. To rozwiązanie nie przypomina nowoczesnej płyty żelbetowej, więc łatwo je źle ocenić, zwłaszcza podczas remontu starego domu albo adaptacji poddasza. Poniżej pokazuję, jak rozpoznać układ warstw, co decyduje o nośności i kiedy ten strop wymaga wzmocnienia.
Najważniejsze elementy przekroju, które trzeba rozpoznać od razu
- Nośnikiem są belki stalowe dwuteowe, a nie sama cegła.
- Pomiędzy belkami leży płyta z cegły pełnej albo dziurawki, zbrojona bednarką lub prętami.
- Rozstaw belek zwykle mieści się w granicach 1 do 1,5 m, ale projekt może to zmienić.
- Grubość płyty decyduje o wersji lekkiej, półciężkiej albo ciężkiej.
- Przy remoncie kluczowe są: oparcie belek, stan korozji, warstwy wyrównujące i akustyka podłogi.
Jak czytać przekrój stropu Kleina
Jeśli mam opisać ten strop jednym zdaniem, powiedziałbym tak: stal dźwiga, cegła wypełnia, zbrojenie spina całość. W przekroju widać więc nie jedną płytę, ale układ współpracujących elementów, które razem tworzą sztywną przegrodę między kondygnacjami.
| Element | Rola w konstrukcji | Co widać w przekroju | Na co zwrócić uwagę |
|---|---|---|---|
| Belka stalowa dwuteowa | Przenosi główne obciążenia | Powtarzający się profil stalowy | Oparcie na ścianie, korozja, ugięcie |
| Płyta ceglana | Wypełnia przestrzeń między belkami i współpracuje z nimi | Warstwa cegieł ułożonych prostopadle do belek | Grubość płyty i układ spoin |
| Zbrojenie | Zwiększa sztywność i odporność na zginanie | Bednarka lub pręty w spoinach | Położenie zbrojenia i stan zaprawy |
| Zaprawa cementowa | Łączy cegły i pomaga rozłożyć obciążenie | Cienkie spoiny między cegłami | Spękania, wykruszenia, zawilgocenie |
| Warstwa wyrównująca | Tworzy podłoże pod podłogę | Podsypka, jastrych albo inna nadbudowa | Ciężar własny i akustyka |
To właśnie ten układ sprawia, że strop jest ciężki, solidny i dość mało wybaczający błędy przy późniejszych przeróbkach. Gdy rozłożysz go na części, łatwiej zobaczyć, które elementy wpływają na grubość i nośność płyty.
Z czego składa się strop od spodu do góry
Gdy oglądam taki układ w praktyce, zaczynam od belek, bo to one przenoszą ciężar własny stropu, posadzki i użytkowania. Belki stalowe dwuteowe opierają się na murze, a ich dolne stopki wyznaczają spód konstrukcji. Dwuteownik to profil o kształcie litery I, a jego środnik to pionowa ścianka między stopkami.- Rozstaw belek najczęściej wynosi od 1 do 1,5 m, a w praktyce bywa przyjmowany jako 100-160 cm.
- Belki o rozpiętości do 6,0 m mogą opierać się bezpośrednio na murze z cegły pełnej lub na ścianie betonowej, po wyrównaniu zaprawą cementową.
- Jeśli ściana jest z cegły kratówki, betonu komórkowego albo pustaków ceramicznych, potrzebna jest poduszka betonowa, cztery warstwy cegły pełnej albo zakotwienie w wieńcu żelbetowym.
- Minimalna długość oparcia belki powinna spełniać warunek a ≥ h/3 + 15 cm, gdzie h to wysokość belki.
- Przy dużym nacisku pod belkę daje się stalową podkładkę o grubości około 10 mm, a co trzecia belka powinna być zakotwiona w murze.
Na belkach układa się cegły pełne lub dziurawki, najczęściej długością prostopadle do belek. Spoiny przesuwa się o pół cegły, a zbrojenie wchodzi w spoiny, a nie „na oko” pomiędzy warstwy. Jeśli wszystko jest zrobione poprawnie, od spodu widzisz dość równy sufit, a od góry nierówną płaszczyznę wymagającą wyrównania. Od tego momentu najważniejsze staje się już nie tylko to, co jest w przekroju, ale też jak gruba jest sama płyta.
Grubość płyty i zbrojenie decydują o nośności
W stropie Kleina nie każda wersja pracuje tak samo. Im większa grubość płyty i lepsze zbrojenie, tym wyższa nośność, ale też większy ciężar własny. To ważne, bo strop ten jest właśnie z konstrukcji cięższych, a ciężar trzeba uwzględnić nie tylko przy obliczeniach, lecz także przy późniejszym remoncie.
| Typ płyty | Grubość | Zbrojenie | Orientacyjny ciężar | Co daje w praktyce |
|---|---|---|---|---|
| Lekka | 1/4 cegły, około 6,5 cm | Bez żeber wzmacniających | Około 117 kg/m² | Niższa nośność, ale mniejsza masa własna |
| Półciężka | 1/4 cegły z żeberkami z cegieł ustawionych na rąb | Dodatkowe żeberka wzmacniające | Około 195 kg/m² | Lepsza sztywność i większa odporność na obciążenia |
| Ciężka | 1/2 cegły | Najmocniejszy wariant spośród klasycznych rozwiązań | Największy spośród typów podstawowych | Najwyższa nośność, ale też największe obciążenie dla ścian |
Do zbrojenia używa się bednarki albo prętów stalowych, zwykle o średnicy około 4,5-8 mm. Zbrojenie powinno leżeć blisko spodu płyty, a nie wysoko w spoinie, bo wtedy gorzej pracuje przy zginaniu. W praktyce taka różnica ma znaczenie większe, niż wielu inwestorów zakłada na starcie. Sam dobór typu to jednak nie wszystko, bo ostatecznie liczy się jeszcze sposób wykonania.
Jak powstaje taki strop krok po kroku
Przy stropie Kleina kolejność prac ma realne znaczenie. Jeśli skróci się etap przygotowania albo źle oprze belki, później nie da się tego „naprawić” samą warstwą posadzki.
- Najpierw ustawia się belki stalowe w projektowanym rozstawie i sprawdza ich oparcie na murze.
- Następnie przygotowuje się deskowanie ułożone na drewnianych beleczkach, zwykle podwieszonych do belek stalowych drutem.
- Jeżeli rozpiętość belek przekracza 5 m, stosuje się dodatkowe podparcie w środku na czas wykonywania stropu i wiązania zaprawy.
- Cegły układa się długością prostopadle do belek, a spoiny kolejnych warstw przesuwa o pół cegły.
- Zbrojenie umieszcza się w co drugiej, trzeciej albo czwartej spoinie, zależnie od obciążenia.
- Spoiny ze zbrojeniem powinny mieć co najmniej 2 cm, a spoiny niezbrojone około 1,5 cm.
- Do wypełnienia używa się zaprawy cementowej, najczęściej w proporcji 1:3, a z góry całość można przelać rzadszą zaprawą 1:2 lub 1:3.
- Deskowanie zdejmuje się dopiero po związaniu i stwardnieniu zaprawy, nie wcześniej niż po 7 dniach.
W praktyce spotyka się też obetonowanie wyższych belek stalowych po obu stronach środnika, aż do wysokości górnych stopek. To zwiększa sztywność i poprawia ochronę antykorozyjną. Jeśli ktoś próbuje skrócić ten proces, najczęściej kończy z pękającymi spoinami albo ugięciami, których nie da się już zamaskować warstwą podłogi. Po wykonaniu konstrukcji pojawia się kolejne pytanie: jak ten ciężki, sztywny strop sensownie wyrównać i wyciszyć.
Przy remoncie liczy się nie tylko nośność, ale też wyciszenie
W starych budynkach najczęściej problemem nie jest sama idea stropu, tylko to, co przez lata dołożono na górze: glina, żużel, ciężkie podsypki albo przypadkowe warstwy wyrównujące. Ja zwykle sprawdzam dwie rzeczy równolegle: ile naprawdę waży obecny układ i czy podłoga nie przenosi hałasu sztywno na belki.
Wyrównanie od góry
Najbezpieczniej myśleć o warstwie wyrównującej jako o lekkim nadbudowaniu, a nie o kolejnym ciężkim betonie. W praktyce dobrze sprawdza się lekki keramzytobeton albo inna warstwa, która pomaga uzyskać płaszczyznę pod podłogę pływającą. Taka podłoga nie jest trwale przyklejona do konstrukcji nośnej, więc mniej przenosi drgania i odgłosy kroków.
- Wyrównanie ma sens wtedy, gdy strop ma rezerwę nośności.
- Warstwę dobiera się pod planowane wykończenie, a nie „na grubość z rozpędu”.
- Ciężka posadzka bez obliczeń to jeden z najgorszych pomysłów przy starym stropie.
Podłoga na legarach
Jeżeli planujesz legary, nie dociskaj ich sztywno do stalowych belek ani ścian. Między konstrukcję a drewno daje się podkładki tłumiące, zwykle z twardej wełny mineralnej albo gumy, a przestrzeń pod legarami wypełnia się miękką wełną. To prosty zabieg, ale właśnie on często robi większą różnicę niż sam materiał wykończeniowy.
Przeczytaj również: Zbyt mocny ciąg kominowy - objawy i skuteczne rozwiązania
Instalacje w przekroju
Przy adaptacji poddasza albo modernizacji łazienki nie można traktować stropu jak pustej przestrzeni na rury. Przepusty najlepiej prowadzić w tulejach lub rurach o nieco większej średnicy, żeby instalacja nie ocierała i nie przenosiła hałasu. W praktyce dobrze działa też cięższa kanalizacja, bo ogranicza odgłos spuszczanej wody.
Gdy wykończenie masz już przemyślane, zostaje pytanie podstawowe: czy ten strop w ogóle jest dobrym wyborem dla konkretnej inwestycji.
Kiedy ten układ ma sens, a kiedy lepiej go ominąć
To nie jest konstrukcja dla każdego domu i nie każdej ekipy. Strop Kleina lubi masywne mury, spokojny harmonogram robót i inwestycje, w których ważniejsza jest sztywność niż tempo montażu.
| Sytuacja | Czy to dobry wybór | Dlaczego |
|---|---|---|
| Remont starego domu albo kamienicy | Tak | Łatwiej dopasować go do istniejących murów i historycznej konstrukcji. |
| Adaptacja poddasza | Często tak | Może dać sztywny i trwały strop, jeśli nośność murów jest odpowiednia. |
| Nowy dom jednorodzinny budowany szybko | Zwykle nie | Wygodniejsze są lżejsze systemy prefabrykowane lub gęstożebrowe. |
| Słabe ściany nośne z materiałów lekkich | Raczej nie | Ciężar własny konstrukcji może być zbyt duży dla oparcia belek. |
| Inwestor chce prostego montażu i małej liczby mokrych prac | Nie | Ten system wymaga deskowania, murowania i czasu na wiązanie zaprawy. |
Najczęstszy błąd polega na patrzeniu tylko na sam sufit i pomijaniu tego, co dzieje się na ścianach. Pęknięcia w strefach oparcia, korozja belek, zbyt ciężka wylewka albo sztywno zamocowane legary potrafią zrujnować efekt nawet wtedy, gdy na pierwszy rzut oka wszystko wygląda poprawnie. Przy nowych domach zwykle lepiej wypadają lżejsze systemy, bo są szybsze i łatwiejsze do zestrojenia z instalacjami. Jeśli po tym porównaniu chcesz jeszcze coś przerabiać, sam przekrój pokaże, gdzie kończy się bezpieczny margines.
Co przekrój mówi o dalszych przeróbkach
Najwięcej zdradzają trzy rzeczy: oparcie belek, stan zbrojenia i to, czy na stropie nie leży zbyt ciężka warstwa wyrównująca. Jeśli stal ma ślady korozji, belki są wyraźnie ugięte albo mur przy oparciu zaczyna pękać, nie ma sensu zaczynać od nowych paneli czy gładkiej posadzki. Najpierw trzeba uporządkować konstrukcję.
W praktyce każdą większą zmianę, zwłaszcza dołożenie ciężkich warstw albo wykonanie nowych otworów, warto sprawdzić z konstruktorem. Strop Kleina jest trwały, ale nie jest odporny na improwizację. Jeżeli potraktujesz przekrój jako mapę całej pracy stropu, łatwiej unikniesz błędów, które później kosztują najwięcej: czasu, pieniędzy i nerwów.
