Najważniejsze rzeczy, które trzeba przewidzieć przed montażem
- Kocioł jednofunkcyjny ogrzewa instalację CO i zasobnik CWU, ale nie robi tego jednocześnie bez logiki sterowania.
- Priorytet CWU jest kluczowy: gdy spada temperatura w zasobniku, układ chwilowo przełącza moc na dogrzewanie wody użytkowej.
- Najczęściej spotyka się dwa rozwiązania: zawór trójdrogowy albo pompę ładującą zasobnik.
- Czujnik temperatury w zasobniku daje zwykle stabilniejszą pracę niż sam termostat, ale oba warianty bywają stosowane.
- Do poprawnego działania potrzebne są też: armatura odcinająca, zabezpieczenia, odpowietrzenie, naczynie przeponowe i sensownie ustawiona automatyka.
- Dobór pojemności zasobnika zależy od liczby domowników, sposobu korzystania z wody i liczby punktów poboru naraz.
Jak działa układ kotła jednofunkcyjnego z zasobnikiem
Najprościej mówiąc, kocioł grzeje wodę instalacyjną, a ta oddaje ciepło do wężownicy w zasobniku. Sama woda użytkowa nie miesza się z wodą kotłową, więc cały układ jest bezpieczniejszy i łatwiejszy do sterowania niż rozwiązanie przepływowe. Taki układ sprawdza się szczególnie tam, gdzie w domu są dwie łazienki, większa wanna albo po prostu kilka punktów poboru wody używanych w podobnym czasie.
Co się dzieje, gdy zasobnik potrzebuje dogrzania
W momencie, gdy temperatura w zasobniku spada poniżej wartości zadanej, elektronika kotła dostaje sygnał z czujnika albo termostatu i nadaje priorytet CWU. W praktyce oznacza to, że urządzenie na chwilę ogranicza ogrzewanie domu i przekierowuje energię do ładowania zasobnika. To właśnie ten priorytet odpowiada za komfort: ciepła woda ma być dostępna szybko i bez nerwowego czekania, aż cała instalacja „nadgoni”.
Dlaczego to działa lepiej niż podgrzewanie przepływowe
W domu jednorodzinnym zasobnik ma dużą przewagę nad podgrzewaniem na bieżąco, bo wyrównuje zapotrzebowanie na ciepłą wodę w ciągu dnia. Jeśli ktoś bierze prysznic, ktoś inny myje naczynia, a potem jeszcze uruchamia się wanna, układ z magazynem ciepła po prostu lepiej to znosi. Z mojej praktyki wynika, że użytkownicy rzadko narzekają na sam zasobnik, a częściej na źle ustawioną automatykę albo zbyt małą pojemność zbiornika. Z tego powodu warto najpierw zrozumieć sam schemat, a dopiero potem wybierać konkretny osprzęt.
Skoro wiadomo już, jak pracuje układ, można przejść do samego połączenia hydraulicznego i zobaczyć, które elementy są naprawdę obowiązkowe.

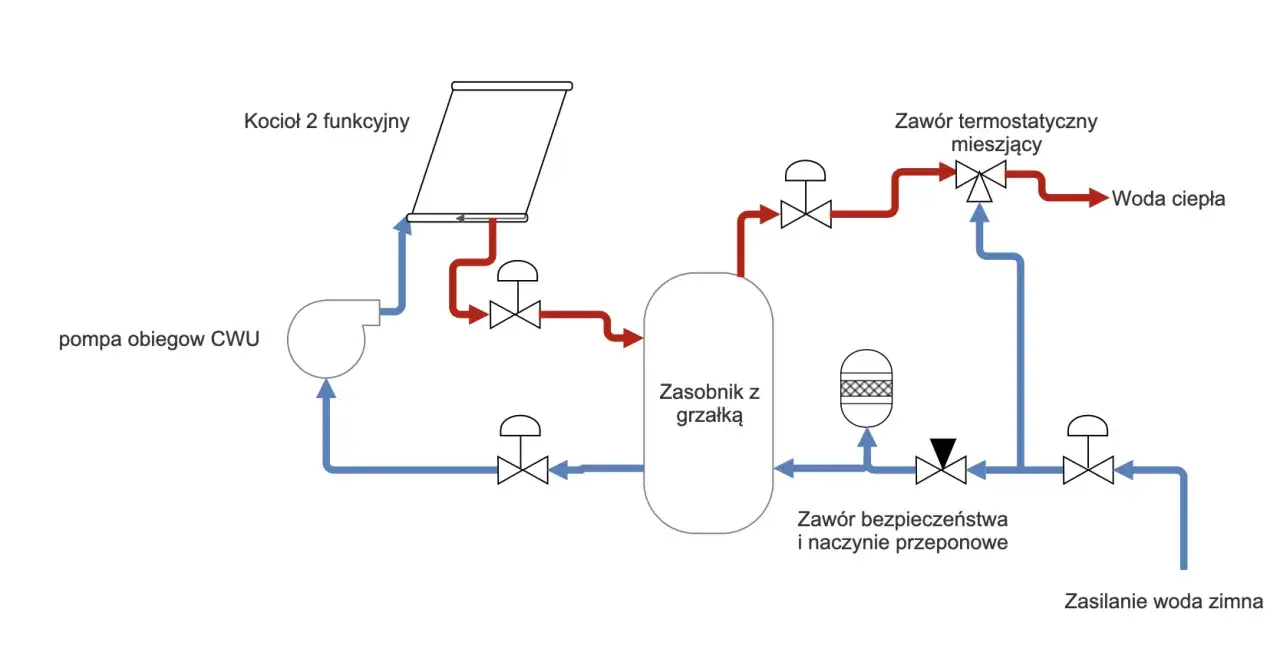

Jak wygląda schemat połączeń w praktyce
W dobrze zaprojektowanej instalacji nie ma przypadkowych odcinków rur. Kocioł ma swój obieg grzewczy, zasobnik ma osobny obieg ładowania, a elektronika decyduje, kiedy ciepło trafia do grzejników, podłogówki albo do wężownicy zbiornika. To jest właśnie powód, dla którego schemat trzeba czytać jako całość, a nie jako pojedynczy rysunek z internetu.
- Zasilanie z kotła trafia do obiegu CO i do układu ładowania zasobnika.
- Zawór trójdrogowy albo pompa ładująca przełącza strumień ciepła z ogrzewania na zasobnik.
- Gorąca woda krąży przez wężownicę zasobnika, oddaje energię i wraca do kotła.
- Czujnik NTC albo termostat w zasobniku przekazuje, kiedy zakończyć dogrzewanie.
- Po osiągnięciu temperatury zadanej układ wraca do ogrzewania domu.
W praktyce są dwa najczęstsze warianty wykonania. W kotłach z wbudowanym zaworem przełączającym układ bywa prostszy, bo większość logiki odbywa się wewnątrz urządzenia. Tam, gdzie producent przewidział osobną pompę ładowania, dostajesz większą elastyczność przy rozbudowanych instalacjach, ale montaż i regulacja są bardziej wymagające.
| Wariant | Jak działa | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Zawór trójdrogowy | Przełącza przepływ między CO a zasobnikiem | Prostsze układy w domu jednorodzinnym | Trzeba pilnować zgodności z modelem kotła i automatyką |
| Pompa ładująca | Oddzielna pompa zasila wężownicę zasobnika | Instalacje rozbudowane, większa kontrola hydrauliki | Wymaga poprawnego doboru wydajności i logiki sterowania |
| Zasobnik dwuwężownicowy | Jedna wężownica dla kotła, druga dla dodatkowego źródła | Gdy planujesz solar, kominek z płaszczem lub drugie źródło ciepła | Droższy i bardziej złożony niż zwykły zbiornik z jedną wężownicą |
Ten etap jest ważny, bo przy złym doborze schematu później nie da się już „naprawić” problemu samą regulacją temperatury. Jeśli dalej chcesz mieć instalację bez niespodzianek, trzeba od razu dopilnować wszystkich elementów towarzyszących, nie tylko samego kotła i zbiornika.
Jakie elementy instalacji są naprawdę potrzebne
W instalacji z zasobnikiem nie liczy się tylko sam kocioł i dwa króćce hydrauliczne. Zawsze patrzę na taki układ w trzech warstwach: źródło ciepła, sterowanie i bezpieczeństwo. Jeśli którejś z tych warstw brakuje, system może działać, ale zwykle działa gorzej, głośniej albo mniej przewidywalnie.
| Element | Po co jest | Co warto sprawdzić |
|---|---|---|
| Kocioł jednofunkcyjny | Ogrzewa instalację i ładuje zasobnik | Czy model obsługuje zasobnik bez kombinacji zewnętrznych |
| Zawór trójdrogowy lub pompa ładująca | Przełącza ciepło na CWU | Czy element jest zgodny z instrukcją konkretnego urządzenia |
| Zasobnik z wężownicą | Magazynuje ciepłą wodę użytkową | Czy ma odpowiednią pojemność i powierzchnię wymiany ciepła |
| Czujnik NTC albo termostat | Mówi kotłowi, kiedy dogrzewać wodę | Czy jest wpięty we właściwe gniazdo i dobrze osadzony w tulei |
| Naczynie przeponowe | Kompenzuje wzrost objętości wody | Czy jest przewidziane także po stronie CWU, jeśli układ tego wymaga |
| Zawór bezpieczeństwa i zwrotny | Chroni instalację przed wzrostem ciśnienia i cofaniem wody | Czy odprowadzenie zrzutu jest zaprojektowane bezpiecznie |
| Filtr siatkowy lub odmulacz | Wyłapuje zanieczyszczenia z instalacji | Czy przewidziano łatwy dostęp do czyszczenia |
| Izolacja rur | Zmniejsza straty ciepła | Czy obejmuje też odcinki przy cyrkulacji CWU |
Do tego dochodzi jeszcze kwestia spalin i skroplin, której nie wolno mieszać z hydrauliką, ale trzeba ją zaplanować równolegle. Przy kotle kondensacyjnym odpływ kondensatu, droga przewodu powietrzno-spalinowego i dostęp serwisowy powinny być rozrysowane razem z kotłownią, bo później każda poprawka jest droższa i bardziej kłopotliwa. To prowadzi wprost do kolejnego pytania: jaki zasobnik i jaka automatyka mają sens w konkretnym domu.
Jak dobrać pojemność zasobnika i sterowanie do domu
Nie dobierałbym zasobnika wyłącznie „na oko”, bo zbyt mały zbiornik szybko się wyczerpuje, a zbyt duży niepotrzebnie podnosi koszt zakupu i zajmuje miejsce. Dla mnie praktyczny punkt wyjścia to liczba domowników, jednoczesne pobory wody i styl korzystania z łazienki. Sam metraż domu ma tu mniejsze znaczenie niż rytm życia mieszkańców.
| Sytuacja | Orientacyjna pojemność zasobnika | Kiedy to ma sens |
|---|---|---|
| 1-2 osoby, jedna łazienka | 80-120 l | Mały dom, umiarkowany pobór, brak dużej wanny |
| 3-4 osoby, jedna lub dwie łazienki | 120-150 l | Najczęstszy wybór w domu jednorodzinnym |
| 4-5 osób, deszczownica, wanna, częste pobory naraz | 150-200 l | Wyższy komfort, ale też większy koszt zakupu i strat postojowych |
Czujnik NTC czy termostat
Czujnik NTC daje bardziej płynne sterowanie, bo elektronika widzi realną temperaturę zasobnika i może ładować go bez zbędnych skoków. Termostat działa prościej, zwykle na zasadzie włącz/wyłącz, więc jest tańszy i łatwiejszy w montażu, ale regulacja bywa mniej precyzyjna. Jeśli zależy Ci na stabilnej pracy całego układu, zwykle wybrałbym czujnik tam, gdzie producent kotła to przewidział.
Przeczytaj również: Zgłoszenie pompy ciepła do CEEB - Uniknij typowych błędów!
Czy cyrkulacja CWU ma sens
Cyrkulacja to obieg, który utrzymuje ciepłą wodę bliżej punktów poboru, żeby nie czekać, aż z rur spłynie zimna woda. Jest wygodna, ale podnosi straty ciepła, więc bez zegara czasowego, dobrej izolacji i sensownego sterowania potrafi robić więcej szkody niż pożytku. W domach z długimi trasami rur cyrkulacja ma sens, ale w małej kotłowni przy zwartej zabudowie często wystarczy dobrze dobrany zasobnik i krótka droga do łazienek.
Jeśli ktoś planuje rozbudowę instalacji w przyszłości, warto też rozważyć zasobnik dwuwężownicowy. To rozwiązanie nie jest konieczne w każdym domu, ale daje zapas, gdy kiedyś dojdzie kolejne źródło ciepła albo instalacja solarna. Gdy ten etap jest przemyślany, łatwiej uniknąć błędów, które w praktyce psują komfort najbardziej.
Najczęstsze błędy przy podłączeniu, które później widać na rachunkach i w komforcie
- Zbyt mały zasobnik - woda kończy się szybciej, niż domownicy się spodziewają, a kocioł zaczyna pracować częściej, niż powinien.
- Brak priorytetu CWU - układ „mieli” ogrzewanie i zasobnik naraz, przez co komfort spada, a sterowanie robi się chaotyczne.
- Złe podłączenie czujnika - kocioł dostaje mylący odczyt, więc ładowanie kończy się za wcześnie albo za późno.
- Wpięcie podłogówki bez mieszacza - temperatura z kotła bywa za wysoka dla pętli podłogowych, co może skończyć się dyskomfortem i problemami eksploatacyjnymi.
- Brak naczynia przeponowego po stronie CWU - przy wzroście ciśnienia zaczyna kapać zawór bezpieczeństwa, a użytkownik szuka problemu nie tam, gdzie trzeba.
- Za mała pompa ładująca - zasobnik dogrzewa się wolno i nierówno, szczególnie przy większej powierzchni wężownicy.
- Słaba izolacja rur - ciepło ucieka tam, gdzie nikt go nie potrzebuje, a cyrkulacja zamiast wygody daje większe koszty.
- Brak czyszczenia starej instalacji - szlam i osady potrafią przydusić przepływ, więc nawet dobry kocioł pracuje gorzej, niż powinien.
Najgorsze w tych błędach jest to, że nie zawsze wychodzą od razu. Często instalacja działa „jakoś” przez kilka tygodni, a dopiero potem pojawiają się skoki temperatury, szumy, częste przełączanie i wyższe zużycie gazu. Dlatego przy montażu lepiej dopiąć szczegóły od razu, zamiast liczyć na to, że sterownik wszystko naprawi.
Ile to kosztuje i ile trwa montaż
Przy takim układzie najrozsądniej myśleć o widełkach, a nie o jednej kwocie. Cena zależy od marki kotła, pojemności zasobnika, ilości osprzętu, długości instalacji i tego, czy to nowy dom, czy modernizacja starej kotłowni. W 2026 roku najczęściej widzę takie zakresy:
| Zakres | Orientacyjny koszt |
|---|---|
| Kocioł jednofunkcyjny kondensacyjny | 6 000-12 000 zł |
| Zasobnik 120-150 l | 2 500-6 000 zł |
| Osprzęt hydrauliczny i automatyka | 1 500-5 000 zł |
| Montaż i uruchomienie | 2 000-6 000 zł |
W prostym domu jednorodzinnym całość często zamyka się w przedziale 12 000-30 000 zł, ale przy modernizacji starej instalacji, przeróbkach komina, dodatkowym mieszaczu czy cyrkulacji rachunek rośnie. Z czasem jest podobnie: sam montaż może zająć jeden dzień, lecz przy przeróbkach hydraulicznych, odpowietrzaniu, płukaniu instalacji i uruchomieniu trzeba liczyć raczej 2-5 dni.
Przy odbiorze zawsze sprawdzam kilka rzeczy: czy instalacja ma prawidłowe ciśnienie na zimno, czy zasobnik dogrzewa się bez zrywów, czy pompa i zawór przełączający pracują cicho oraz czy temperatury CWU są stabilne. W praktyce ustawienie wody użytkowej na poziomie około 50-55°C zwykle daje dobry kompromis między komfortem a stratami energii, a funkcję antylegionella warto aktywować wtedy, gdy faktycznie wspiera ją konkretny układ. Po takim uruchomieniu zostają już głównie codzienne drobiazgi, które decydują o tym, czy instalacja będzie działała spokojnie przez lata.
Po montażu liczą się już tylko szczegóły, które utrzymują komfort
Najlepszy układ to nie ten, który wygląda efektownie na schemacie, tylko ten, który po uruchomieniu pracuje przewidywalnie. Zostawiam sobie wtedy krótką listę kontroli: czy zasobnik ładuje się w rozsądnym czasie, czy rury są dobrze zaizolowane, czy zawory i filtr są łatwo dostępne oraz czy sterownik pokazuje właściwy sygnał z czujnika. To są małe rzeczy, ale właśnie one robią największą różnicę w codziennym użytkowaniu.
- Sprawdź, czy kocioł szybko przechodzi w tryb ładowania zasobnika, gdy spada temperatura CWU.
- Upewnij się, że przy cyrkulacji działa zegar czasowy albo inne ograniczenie pracy ciągłej.
- Poproś o pokazanie filtra, odpowietrzników i zaworów odcinających, żeby później nie szukać ich po omacku.
- Zapewnij sobie wpisany do kalendarza przegląd roczny, bo osad, ciśnienie i drobne rozregulowanie nie znikają same.
Jeżeli dom jest dopiero w budowie, ten układ warto przewidzieć już na etapie projektu kotłowni, razem z kominem, odpływem skroplin i miejscem na serwis. Właśnie wtedy schemat jest najtańszy do dopracowania, a dobrze rozrysowany system później po prostu działa.
