W instalacji grzewczej nie chodzi tylko o to, czy grzejnik jest podłączony, ale czy dostaje właściwy przepływ i nie zabiera ciepła kosztem drugiego odbiornika. Gdy w grę wchodzą dwa grzejniki na jednym obwodzie, decydują sposób wpięcia, średnica rur, długość gałęzi i to, czy całość da się później wyregulować bez walki z zimnym powrotem. Poniżej rozbieram ten temat na praktyczne części: kiedy taki układ ma sens, jak odróżnić połączenie równoległe od szeregowego i jakie błędy najczęściej psują efekt.
Najważniejsze wnioski przed przeróbką instalacji
- Wspólny obwód może działać dobrze, ale tylko wtedy, gdy jest policzony hydraulicznie, a nie zrobiony „na oko”.
- W nowoczesnych instalacjach lepszy jest układ równoległy, bo każdy grzejnik dostaje własny przepływ i łatwiej go wyregulować.
- Układ szeregowy bywa spotykany w starszych systemach jednorurowych, ale ostatni grzejnik zwykle ma trudniej z uzyskaniem pełnej mocy.
- Kluczowe są zawory z nastawą wstępną, odpowietrzenie i równoważenie hydrauliczne całej gałęzi.
- Jeśli dwa grzejniki mają ogrzewać różne pomieszczenia, lepiej zaplanować ich pracę osobno niż liczyć na przypadek.
Kiedy wspólny obieg ma sens, a kiedy lepiej go nie komplikować
W praktyce nie ma nic złego w tym, że jedna gałąź zasila dwa grzejniki. To normalne rozwiązanie w domach jednorodzinnych, zwłaszcza tam, gdzie pomieszczenia są obok siebie, a trasa rur ma być możliwie krótka i czytelna. Problem zaczyna się dopiero wtedy, gdy jeden grzejnik ma grzać pokój rzadko używany, drugi stale pracuje na pełnej mocy, a instalacja nie ma żadnej możliwości regulacji poza „odkręć albo zakręć”.
Ja patrzę na to tak: wspólny obwód ma sens, jeśli obydwa odbiorniki tworzą jedną strefę cieplną albo są dość podobne pod względem zapotrzebowania na ciepło. Dobrze sprawdza się to w sąsiadujących pokojach, w korytarzu i pokoju, w dwóch małych pomieszczeniach na jednym krótkim odcinku albo w modernizacji, gdzie nie da się już łatwo poprowadzić drugiej nitki. Gorzej jest wtedy, gdy jeden grzejnik znajduje się znacznie dalej od źródła ciepła albo ma być regularnie przymykany.
Jak przypomina Viessmann, woda płynie tam, gdzie ma najmniejszy opór, więc bez regulacji bliższy grzejnik zwykle zgarnia większą część przepływu. To właśnie dlatego w jednym obwodzie liczy się nie tylko sam montaż, ale też to, czy układ da się później zbalansować.
Jeżeli po przeczytaniu tego fragmentu myślisz już o sposobie wpięcia, następny krok to porównanie dwóch podstawowych wariantów: równoległego i szeregowego.
Równolegle czy szeregowo
To najważniejsze rozróżnienie, bo od niego zależy komfort, regulacja i ryzyko nierównomiernego grzania. W nowym domu niemal zawsze celowałbym w układ równoległy, czyli taki, w którym oba grzejniki dostają zasilanie i powrót osobno. Układ szeregowy zostawiam raczej dla starszych instalacji jednorurowych albo miejsc, gdzie przeróbka byłaby zbyt inwazyjna.
| Cecha | Układ równoległy | Układ szeregowy |
|---|---|---|
| Sposób pracy | Każdy grzejnik ma własną drogę zasilania i powrotu | Woda przepływa przez pierwszy grzejnik i dalej do drugiego |
| Rozkład ciepła | Łatwiejszy do wyrównania | Drugi grzejnik zwykle dostaje chłodniejszą wodę |
| Regulacja | Prosta, przewidywalna | Trudniejsza, bardziej wrażliwa na nastawy |
| Zastosowanie | Nowe instalacje, modernizacje z dostępem do rur | Starsze instalacje jednorurowe, ograniczona możliwość przeróbek |
| Ryzyko | Niewielkie, jeśli obwód jest poprawnie zrównoważony | Większe ryzyko niedogrzania drugiego grzejnika |
Vasco trafnie zwraca uwagę, że w układzie szeregowym ostatni grzejnik dostaje już chłodniejszą wodę, więc trzeba go albo przewymiarować, albo zastosować obejście. To ważne, bo w praktyce właśnie tu rodzi się większość problemów: pierwszy kaloryfer grzeje zbyt mocno, drugi ledwo nadąża, a użytkownik próbuje ratować sytuację samym odkręcaniem głowicy.
Jeśli projektuję instalację od zera, wybieram równoległe podłączenie bez większych wahań. Szereg zostawiam wtedy, gdy remont jest częściowy i nie ma sensu rozwalać gotowych przejść przez ściany lub posadzkę.

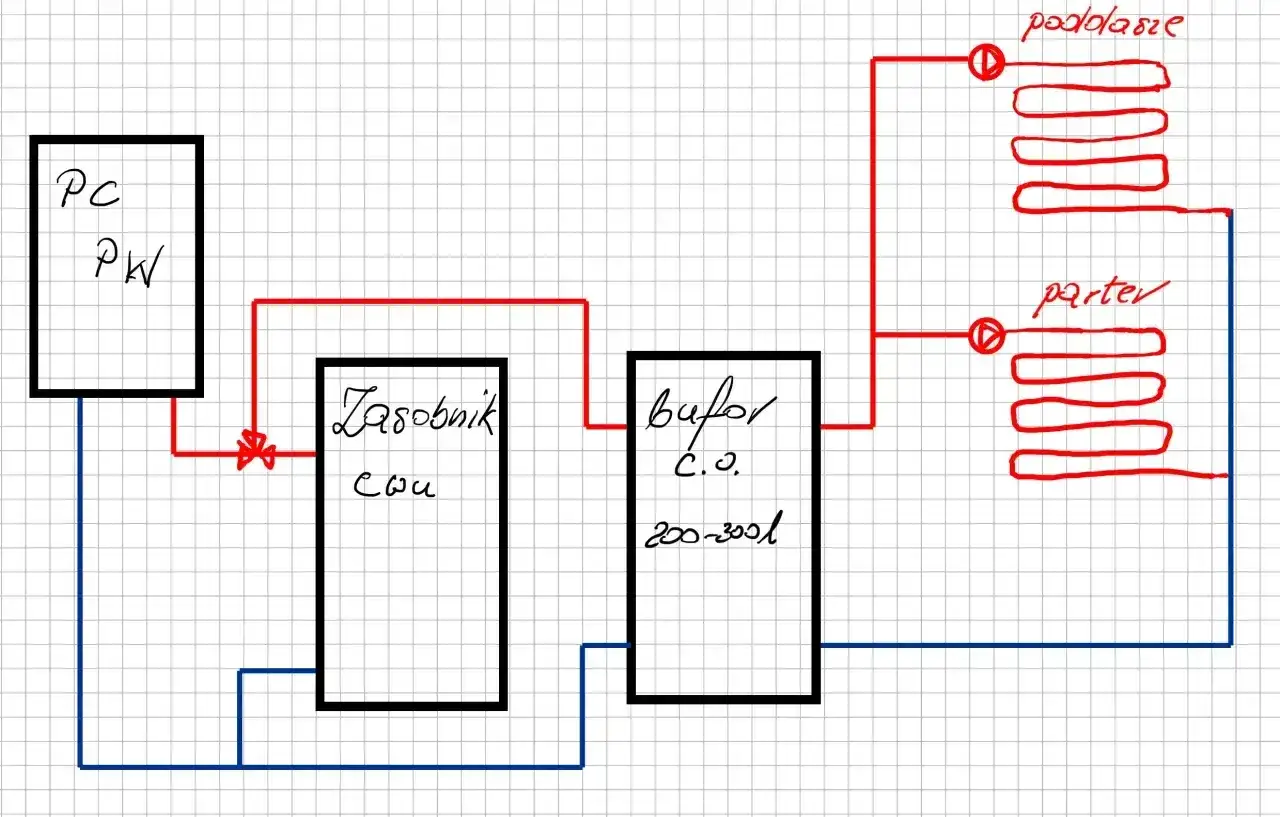

Jak to podłączyć poprawnie
Najbezpieczniejszy wariant to rozdzielenie zasilania i powrotu tak, by każdy grzejnik miał własną drogę przepływu. W domowych instalacjach robi się to zwykle przez trójniki albo rozdzielacz, a nie przez „dociśnięcie” drugiego grzejnika do istniejącej nitki bez sprawdzenia oporów. Sama zasada jest prosta: im bardziej przewidywalny przepływ, tym łatwiejsze ogrzewanie i regulacja.
- Poprowadź zasilanie i powrót do miejsca rozgałęzienia tak, żeby oba grzejniki miały możliwie podobne warunki pracy.
- Każdy grzejnik wyposażyć w zawór termostatyczny oraz zawór powrotny, czyli element pozwalający ograniczyć maksymalny przepływ.
- Ustaw nastawę wstępną na zaworze, jeśli jest dostępna. To nie jest detal, tylko sposób na to, by bliższy grzejnik nie „przepompował” całego obiegu.
- Dobierz średnicę rur do długości gałęzi i mocy grzejników. W praktyce w małych domowych odcinkach często spotyka się 15 mm albo 16x2, ale ostateczny dobór powinien wynikać z obliczeń, nie z przyzwyczajenia wykonawcy.
- Odpowietrz oba grzejniki po uruchomieniu i sprawdź, czy górna część nie pozostaje chłodna mimo otwartych zaworów.
Jeżeli układ ma być jednorurowy, potrzebny jest dodatkowo bypass, czyli obejście mieszające część ciepłej wody z powrotem tak, by drugi grzejnik nie był karmiony wyłącznie już wychłodzonym medium. To rozwiązanie działa, ale wymaga starannego doboru armatury. Właśnie dlatego przy remontach starszych domów nie polecam robić tego „na szybko”, bo potem każdy kolejny sezon grzewczy przypomina korektę błędu z poprzedniego etapu.
W tym miejscu pojawia się kolejna rzecz, o której często się zapomina: poprawne podłączenie to dopiero połowa sukcesu, druga połowa to właściwy dobór mocy i przepływu.
Jak dobrać moc i przepływ, żeby jeden grzejnik nie wysysał drugiego
Najczęstszy błąd polega na tym, że ktoś patrzy wyłącznie na liczbę grzejników, a nie na obciążenie cieplne pomieszczeń. Dwa mniejsze grzejniki nie zawsze będą lepsze niż jeden większy, ale mogą działać znacznie lepiej, jeśli ich sumaryczna moc odpowiada potrzebom strefy, a gałąź została policzona pod odpowiedni przepływ. W praktyce najpierw ustala się zapotrzebowanie na ciepło, a dopiero potem rozdziela je na konkretne urządzenia.
W klasycznych instalacjach grzejnikowych często spotyka się układy pracujące przy spadku temperatury rzędu 15-20 K między zasilaniem a powrotem. Przy pompach ciepła parametry bywają niższe, a grzejniki trzeba dobrać większe, bo system pracuje na niższej temperaturze wody. To ważne, bo ten sam grzejnik, który świetnie działa przy wyższej temperaturze zasilania, może okazać się za słaby po przejściu na niskotemperaturowe źródło ciepła.
Jeśli dwa grzejniki obsługują różne pokoje, nie należy po prostu dzielić mocy „na pół”. Jeden pokój może mieć większą stratę ciepła przez narożne ściany, duże okno albo północną ekspozycję. Wtedy sensowniejsze jest dopasowanie mocniejszego grzejnika do trudniejszego pomieszczenia i dopiero potem wyrównanie przepływu zaworami. To właśnie robi największą różnicę w codziennym użytkowaniu.
Warto też pamiętać, że zawór z nastawą wstępną nie jest ozdobą katalogową. To element, który pozwala ograniczyć przepływ przez zbyt „chętny” grzejnik i utrzymać resztę obiegu w ryzach. Bez tego instalacja często działa tylko pozornie: grzeje, ale nierówno, głośno i z wyraźnym faworyzowaniem najbliższego odbiornika.
Po dobraniu mocy i przepływu zostaje jeszcze jedna rzecz, która w praktyce potrafi zepsuć cały efekt szybciej niż zły dobór grzejnika: błędy wykonawcze.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
To są problemy, które widzę najczęściej po pierwszym sezonie albo nawet po kilku dniach od uruchomienia instalacji.
- Brak równoważenia hydraulicznego - bliższy grzejnik bierze za dużo przepływu, a dalszy dogrzewa się z opóźnieniem albo wcale.
- Identyczne nastawy na obu grzejnikach - brzmi uczciwie, ale rzadko działa, bo długość rur i opory nie są identyczne.
- Za mała średnica gałęzi - instalacja „przechodzi”, ale robi się głośna, a pompa musi pracować ciężej.
- Zbyt długi odcinek bez korekty przepływu - im więcej trójników, kolan i przejść, tym większa szansa na rozjechany rozdział ciepła.
- Słabe odpowietrzenie - górna część grzejnika pozostaje chłodna, mimo że zawory są otwarte.
- Przypadkowe „duszenie” jednego odbiornika - użytkownik próbuje ratować komfort ręcznie, ale tylko pogarsza stabilność całej gałęzi.
To właśnie dlatego modernizacja starego układu bywa bardziej złożona niż sam montaż nowych grzejników. Jak podkreślają producenci armatury, równoważenie hydrauliczne ma zapewnić równomierny rozdział wody grzewczej i ograniczyć nadmiar przepływu tam, gdzie jest on niepotrzebny. W praktyce daje to nie tylko większy komfort, ale też mniej szumów i mniej nerwowych korekt na zaworach.
Jeżeli po uruchomieniu jeden grzejnik robi się gorący niemal od razu, a drugi dopiero po dłuższej chwili, nie ignoruj tego. To nie jest „uroda instalacji”, tylko sygnał, że trzeba sprawdzić przepływ, nastawy i czasem sam układ rur.
Zanim przerobisz instalację, sprawdź jeszcze to
Ja zawsze zaczynam od prostego pytania: czy problemem jest sam sposób podłączenia, czy cała instalacja pracuje źle? Czasem winny nie jest układ dwóch grzejników, tylko zapowietrzenie, zabrudzony filtr, zbyt niska temperatura zasilania albo pompa obiegowa ustawiona nieadekwatnie do oporów instalacji. Jeżeli te elementy nie są sprawdzone, łatwo przepłacić za przeróbkę, która nie rozwiąże głównego problemu.
W nowym domu wybieraj taki układ, który od razu daje swobodę regulacji. W starszym budynku oceniaj sytuację chłodno: jeśli da się bezpiecznie poprowadzić dwa osobne przyłącza, zwykle warto to zrobić. Jeśli nie, lepiej zlecić policzenie przepływu i nastaw niż liczyć na przypadkowe „zadziała jakoś”. W ogrzewaniu „jakoś” zwykle kończy się tym, że jedno pomieszczenie przegrzewa się przez całą zimę, a drugie domaga się dogrzewania.
Jeżeli chcesz, żeby taki układ był stabilny przez lata, traktuj go jak mały projekt hydrauliczny, a nie jak prostą przeróbkę dwóch kaloryferów. To właśnie różnica między instalacją, która tylko grzeje, a instalacją, która grzeje równo i bez ciągłych korekt.
