Strop na belkach stalowych daje dużą nośność i pozwala przejść przez większą rozpiętość bez nadmiernego pogrubiania konstrukcji, ale wymaga dobrego projektu. W praktyce problemem nie są same belki, tylko akustyka, ogniochronność, sposób wypełnienia i detale oparcia. W tym artykule rozkładam temat na elementy: od zasad działania, przez warianty wykonania, po błędy, które najłatwiej później kosztują najwięcej.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem
- To rozwiązanie ma sens przede wszystkim tam, gdzie liczy się duża rozpiętość, przebudowa istniejącej kondygnacji albo ograniczona wysokość konstrukcyjna.
- Belki stalowe same przenoszą obciążenia, ale komfort użytkowania zależy od warstw akustycznych, podłogi i obudowy od spodu.
- W praktyce spotyka się układy klasyczne, prefabrykowane i zespolone, a każdy z nich ma inny poziom pracochłonności.
- Najwięcej problemów robią detale: oparcie belek, korozja, mostki akustyczne i zbyt lekka izolacja.
- W nowym domu taki strop rzadko jest wyborem „z automatu”; opłaca się wtedy, gdy projekt rzeczywiście korzysta z jego cech.
Czym jest taki układ i kiedy ma sens
W uproszczeniu chodzi o strop, w którym główną pracę wykonują stalowe dwuteowniki, a przestrzeń między nimi jest wypełniona innym materiałem nośnym lub osłonowym. Taki układ szczególnie dobrze sprawdza się w modernizacjach, adaptacjach poddaszy, kamienicach i domach, w których trzeba przejść przez większy rozstaw bez dokładania zbyt masywnej konstrukcji. Ja traktuję go jako rozwiązanie sytuacyjne, a nie domyślne.
W nowym domu jednorodzinnym częściej wybiera się żelbet albo konstrukcje drewniane, bo łatwiej uzyskać dobrą akustykę i odporność ogniową przy prostszym montażu. Stal zaczyna mieć przewagę wtedy, gdy projekt wymusza smukły przekrój, większą rozpiętość albo szybkie wzmocnienie istniejącego budynku. To ważne rozróżnienie, bo sama „moc” belek nie przesądza jeszcze o jakości całego stropu.Jeżeli myślisz o takim rozwiązaniu, warto od razu rozdzielić trzy pytania: czy konstrukcja ma przenieść duże obciążenia, czy ma być możliwie lekka, i czy w istniejących ścianach jest w ogóle miejsce na sensowne oparcie. Od odpowiedzi zależy dalszy dobór technologii.
Skoro wiadomo, kiedy stal ma przewagę, trzeba rozebrać konstrukcję na części i zobaczyć, co naprawdę pracuje w takim stropie.
Z czego składa się taki strop i jak działa

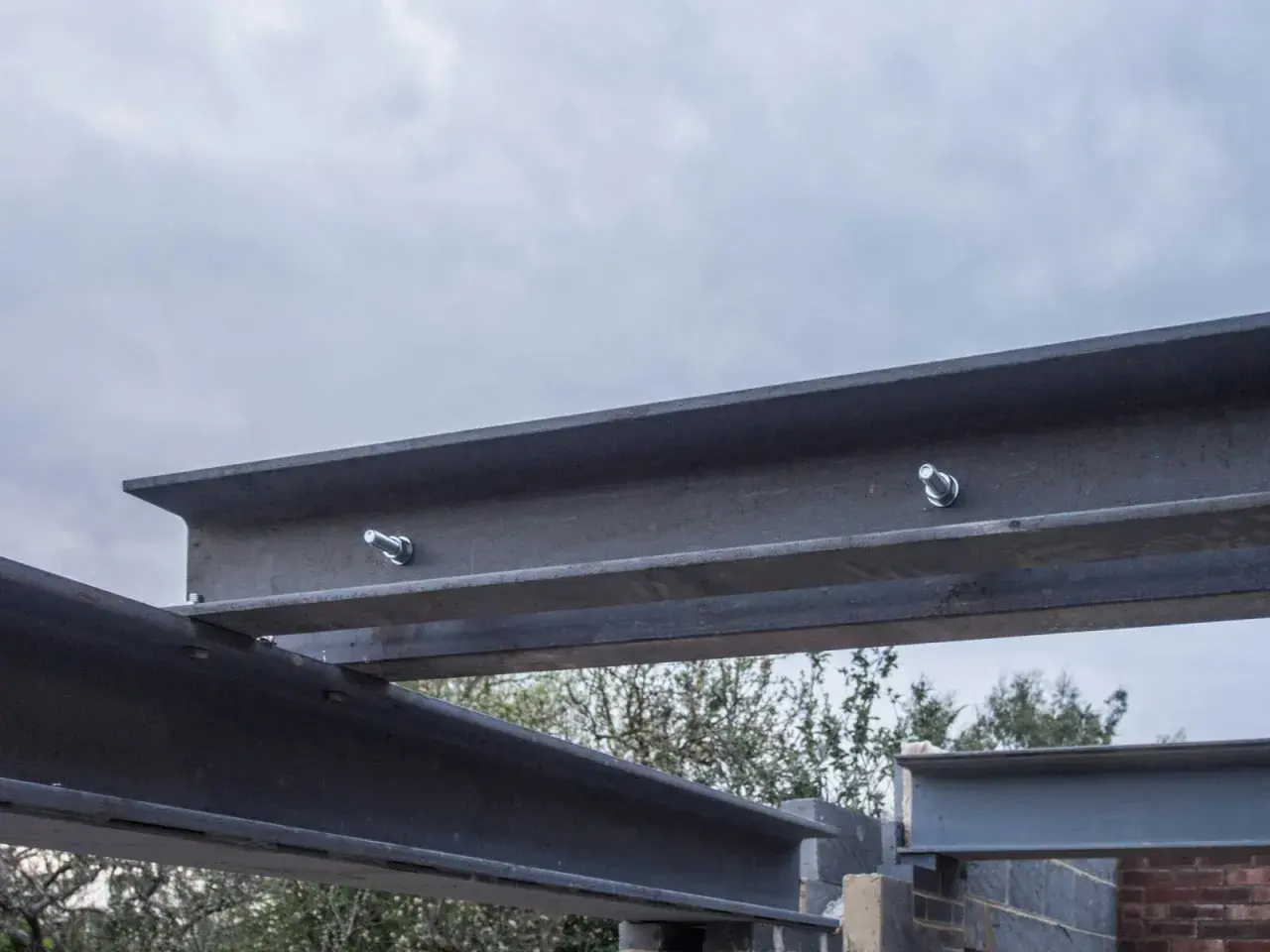

Podstawą są belki stalowe, najczęściej w formie dwuteowników, czyli profili o przekroju przypominającym literę I. W typowych opisach spotyka się wysokości rzędu 14-20 cm i masę od około 13 do 26 kg na metr bieżący, ale to tylko orientacyjne widełki. Dokładny dobór zawsze wynika z obliczeń, a nie z „wrażeń” z budowy.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Belki stalowe | Przenoszą obciążenia z użytkowania i warstw stropowych | Przekrój, rozpiętość, ugięcie, zabezpieczenie przed korozją |
| Oparcie na ścianach lub wieńcu | Przekazuje siły na konstrukcję nośną budynku | Równość podłoża, długość oparcia, brak lokalnych osłabień muru |
| Wypełnienie między belkami | Usztywnia układ i poprawia izolacyjność | Rodzaj materiału, ciężar, kompatybilność z resztą warstw |
| Warstwa podłogowa | Tworzy użytkową posadzkę | Jastrych, płyty, legary, dylatacje i ciężar własny |
| Obudowa od spodu | Chroni konstrukcję i poprawia akustykę | Płyty ogniochronne, tynk, sufit podwieszany, szczelność |
Najprościej mówiąc, stal przenosi obciążenie, a reszta warstw odpowiada za komfort i trwałość. To właśnie dlatego ten układ nie powinien być oceniany po samym szkielecie. Dobrze zaprojektowany strop stalowy może być sztywny i wytrzymały, ale bez poprawnych warstw wykończeniowych będzie po prostu głośny i trudniejszy do zabezpieczenia.
W praktyce najwięcej nieporozumień bierze się z tego, że inwestor widzi tylko belki, a nie widzi całego „pakietu” warstw, które z nich korzystają. Od tego pakietu zależy, czy konstrukcja sprawdzi się jako strop mieszkalny, czy pozostanie tylko nośnym rusztem.
Gdy już wiadomo, z czego składa się układ, sens ma porównanie najczęściej spotykanych wariantów, bo one różnią się bardziej, niż sugeruje wspólna nazwa.
Jakie są najważniejsze warianty wykonania
W polskiej praktyce budowlanej najczęściej mówi się o kilku historycznych i półwspółczesnych odmianach. Nie są one zamienne jeden do jednego, bo każda ma inny ciężar, inną pracochłonność i inny poziom wymagań wykonawczych. Poniżej zestawiam je tak, jak zwykle patrzy na nie osoba planująca dom albo remont.
| Wariant | Gdzie ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Konstrukcja stalowo-ceramiczna typu Kleina | Starsze domy, remonty, obiekty z istniejącą stalą | Trwała, odporna na duże obciążenia, dobrze znosi użytkowanie przez lata | Ciężka, pracochłonna, wymaga starannego wykonania i często pełnego deskowania |
| Układ z płytami WPS | Modernizacje i przebudowy, gdy liczy się szybszy montaż | Prefabrykacja, mniej mokrych robót, wygodniejszy montaż między belkami | Wymaga dostępności odpowiednich elementów i nadal potrzebuje dobrych warstw akustycznych |
| Układ zespolony stalowo-żelbetowy | Nowe obiekty i większe rozpiętości | Sztywniejszy, bardziej przewidywalny, dobrze współpracuje z płytą | Więcej obliczeń, więcej detali wykonawczych, zwykle większa złożoność robót |
Jeśli patrzę na nowy dom, to klasyczny wariant stalowo-ceramiczny zwykle przegrywa z prostszymi rozwiązaniami, chyba że projekt ma konkretne ograniczenia albo inwestor świadomie chce wykorzystać stal. Z kolei WPS ma sens tam, gdzie trzeba działać szybko i bez długiego szalowania. To nie jest więc wybór „lepszy lub gorszy”, tylko wybór dopasowany do sytuacji.
Warto też pamiętać, że rozstaw belek i ciężar wypełnienia wpływają na wszystko: od podparcia ścian po koszt robocizny. Przykładowo płyty WPS mają zwykle szerokość 40 cm i długość od 87 do 147 cm, a w praktyce dobiera się je do rozstawu belek w granicach około 90-150 cm. Takie liczby są ważne, bo pokazują, że prefabrykat nie jest uniwersalny, tylko pasuje do konkretnej siatki konstrukcyjnej.
Po wyborze technologii najważniejsze staje się samo wykonanie, bo to właśnie na budowie najłatwiej zniszczyć zalety dobrego projektu.
Jak przebiega wykonanie krok po kroku
Nie ma jednego schematu dla wszystkich systemów, ale logika robót jest podobna. Ja zawsze patrzę na nią w tej kolejności, bo dzięki temu łatwiej wyłapać miejsca, w których budowa zwykle zaczyna się rozjeżdżać.
- Najpierw robi się obliczenia i ustala obciążenia użytkowe, układ ścian, rozpiętość oraz sposób podparcia. Bez tego dobór profilu stalowego jest zgadywaniem.
- Potem przygotowuje się miejsca oparcia. Muszą być równe, nośne i zgodne z projektem, bo belka nie może „siedzieć” na przypadkowej zaprawie.
- Następnie montuje się stal, poziomuje ją i zabezpiecza antykorozyjnie tam, gdzie jest to przewidziane w systemie.
- Kolejny etap to wypełnienie przestrzeni między belkami. W zależności od wariantu może to być ceramika, płyty prefabrykowane, beton albo układ mieszany.
- Później dochodzą warstwy użytkowe: izolacja akustyczna, podkład, jastrych, legary lub inne elementy podłogi.
- Na końcu wykonuje się obudowę od spodu, tak aby poprawić odporność ogniową i ograniczyć przenoszenie dźwięków.
Jeżeli montaż ma sens tylko na papierze, zwykle oznacza to, że ktoś zlekceważył ciężar, logistykę albo kolejność robót. A to prowadzi prosto do dwóch tematów, których nie wolno odkładać na koniec: akustyki i ochrony ogniowej.
Dlaczego akustyka i ochrona ogniowa są ważniejsze, niż się wydaje
Stal ma jedną cechę, która w budownictwie mieszkaniowym jest jednocześnie zaletą i problemem: bardzo dobrze przewodzi energię. To oznacza, że bez odpowiednich warstw strop łatwo przenosi dźwięki uderzeniowe, dudni przy chodzeniu i potrafi „nieść” drgania między kondygnacjami. Jeśli dom ma być naprawdę wygodny, nie można liczyć wyłącznie na masę belek.
Akustyka
W praktyce najlepiej działa zestaw kilku warstw, a nie jeden „cudowny” materiał. Zwykle potrzebne są:
- warstwa sprężysta lub wypełnienie tłumiące między elementami konstrukcyjnymi,
- oddzielona od stropu posadzka pływająca albo dobrze dobrany podkład,
- szczelny sufit podwieszany od spodu, jeśli chcesz mocniej ograniczyć hałas.
Najgorsze, co można zrobić, to sztywno połączyć wszystko ze wszystkim. Wtedy powstają mostki akustyczne, czyli miejsca, przez które dźwięk przechodzi niemal bez oporu. To jest drobiazg tylko z nazwy, bo w użytkowaniu wychodzi natychmiast: kroki słychać wyraźniej, rozmowy przenoszą się łatwiej, a podłoga sprawia wrażenie pustej.
Przeczytaj również: Zbyt mocny ciąg kominowy - objawy i skuteczne rozwiązania
Ochrona ogniowa
Stal nie pali się w sensie dosłownym, ale w wysokiej temperaturze bardzo szybko traci nośność. Dlatego w projekcie trzeba przewidzieć obudowę lub systemowe zabezpieczenie ogniochronne. Mogą to być płyty, tynki, zabudowy sufitowe albo inne rozwiązania dopasowane do wymaganej klasy odporności. Tę część naprawdę warto uzgodnić z projektantem, a nie z wykonawcą „na oko”.
W domu jednorodzinnym kuszące jest myślenie, że to tylko jedna kondygnacja i można na tym oszczędzić. Ja bym tak nie robił. Zabezpieczenie przeciwpożarowe jest jednym z tych kosztów, które wydają się zbędne dopóki nie są potrzebne, a potem trudno je odrobić prostym remontem. To prowadzi do ostatniej praktycznej kwestii: opłacalności całego rozwiązania.
Ile to kosztuje i kiedy się opłaca
Tu nie ma uczciwej odpowiedzi typu „zawsze tanio” albo „zawsze drogo”. Ostateczny koszt zależy od przekroju belek, rozpiętości, rodzaju wypełnienia, transportu, robocizny i zakresu zabezpieczeń. Właśnie dlatego najbardziej zwodnicze jest porównywanie samej ceny stali z ceną innego stropu. To nie belki robią rachunek, tylko cały układ.
| Pozycja kosztowa | Co ją podbija | Co realnie warto sprawdzić |
|---|---|---|
| Belki stalowe | Większa rozpiętość, większy profil, cięższy transport | Czy układ ścian pozwala skrócić przęsło |
| Wypełnienie | Prefabrykaty, ceramika, beton, dodatkowe deskowanie | Czy wybrany system pasuje do dostępnych ekip i materiałów |
| Ogniochronność | Obudowa, płyty, tynki, systemy zabezpieczające | Jakiej klasy ochrony wymaga projekt |
| Akustyka | Wełna, podkłady, sufit podwieszany, odsprzęglenie warstw | Czy izolację przewidziano od początku, a nie „na końcu” |
| Robocizna | Ciężar elementów, praca na wysokości, tempo montażu | Czy ekipa ma doświadczenie w tym konkretnym systemie |
W praktyce stalowy układ najbardziej broni się wtedy, gdy wykorzystujesz istniejącą konstrukcję albo potrzebujesz rozwiązania, które da się wprowadzić bez dużych przeróbek murów. Przy ciężkich belkach rzędu 13-26 kg na metr bieżący sama logistyka zaczyna mieć znaczenie: przenoszenie, ustawianie i poziomowanie nie są drobiazgiem, tylko realnym kosztem czasu. Dlatego nie oceniam takiego stropu po cenie materiału, tylko po całym koszyku robót.
Jeżeli porównujesz ten wariant z żelbetem lub drewnem, patrz nie tylko na złotówki, ale też na grubość konstrukcji, wymagane zabezpieczenia i dostępność dobrej ekipy. W wielu projektach właśnie to przesądza o tym, czy stal ma sens, czy jest tylko efektowną, ale zbyt skomplikowaną drogą.
Skoro wiesz już, co wpływa na koszt, zostaje ostatnia rzecz: zanim projekt trafi do realizacji, warto sprawdzić kilka detali, które najczęściej decydują o sukcesie całego rozwiązania.
Zanim zamkniesz projekt, sprawdź te trzy detale
Najbardziej praktyczna rada, jaką mogę dać, brzmi: nie zatrzymuj się na przekroju belki. W przypadku stropu stalowego liczą się trzy rzeczy, które bardzo łatwo przeoczyć, a potem trudno poprawić bez demolki.
- Oparcie i ugięcie - belki muszą pracować w zaprojektowanym układzie, a nie tylko „leżeć” na murze. Jeśli rozpiętość jest za duża, podłoga zacznie żyć własnym życiem.
- Warstwy komfortu - akustyka i podłoga powinny być dobrane razem, bo osobno niewiele dadzą. To właśnie tu najczęściej wychodzi różnica między dobrym a męczącym stropem.
- Zabezpieczenia stalowych elementów - antykorozyjne i ogniochronne. Jeżeli są pominięte, oszczędność jest pozorna, bo rośnie ryzyko szybkich problemów eksploatacyjnych.
Ja patrzę na takie rozwiązanie jak na konstrukcję, która potrafi być bardzo dobra, ale tylko wtedy, gdy projekt i wykonanie idą równo. Jeśli ktoś próbuje „zrobić strop przy okazji”, zwykle dostaje ciężki, głośny i trudny do dopracowania układ. Jeżeli jednak rozpiętość, nośność i warstwy wykończeniowe są policzone od początku, stalowy strop potrafi być zaskakująco sensownym wyborem w domu, adaptacji albo modernizacji.
