Przy budowie domu różnica kilku centymetrów potrafi zdecydować o tym, czy fundament, posadzka albo odwodnienie będą wykonane poprawnie. Niwelator służy do wyznaczania różnic wysokości między punktami, dlatego pomaga sprawdzić poziom terenu, ustalić wysokość fundamentów i kontrolować spadki instalacji. Wyjaśniam, jak działa, jakie ma rodzaje, kiedy przydaje się na budowie oraz gdzie kończą się możliwości samodzielnego pomiaru.
Niwelator pozwala przenieść jeden poziom na wiele punktów budowy
- Pomiar różnic wysokości to jego podstawowe zadanie, a nie zwykłe sprawdzanie poziomu krótką poziomicą.
- Niwelator optyczny wymaga łaty niwelacyjnej i zwykle dwóch osób, ale dobrze sprawdza się na zewnątrz.
- Niwelator laserowy wyświetla linię lub płaszczyznę odniesienia i często pozwala pracować szybciej.
- Na budowie domu urządzenie pomaga przy fundamentach, posadzkach, odwodnieniu i niwelacji terenu.
- Błąd ustawienia statywu, krzywo trzymana łata albo brak sprawdzonego punktu odniesienia może całkowicie zafałszować wynik.
Co to jest niwelator i co dokładnie mierzy
Niwelator to instrument pomiarowy używany w geodezji i budownictwie do określania różnic wysokości między punktami. Nie mierzy sam z siebie wysokości nad poziomem morza. Pokazuje, czy jeden punkt znajduje się wyżej lub niżej od drugiego, a wynik można odnieść do przyjętego reperu, czyli stałego punktu o znanej wysokości.
Najprościej wyobrazić go sobie jako bardzo precyzyjne narzędzie do ustanowienia jednej, poziomej płaszczyzny w terenie. Ustawiam urządzenie na statywie, celuję w łatę niwelacyjną i odczytuję wartość. Porównanie odczytów z dwóch miejsc mówi mi, jaka jest różnica poziomów.
To odróżnia niwelator od poziomicy. Poziomica sprawdzi niewielki fragment ściany, belki czy posadzki. Niwelator pozwala przenieść ten sam poziom na punkty oddalone o kilkanaście, kilkadziesiąt, a przy odpowiednim sprzęcie nawet kilkaset metrów. Przy przygotowaniu działki pod dom jest to różnica bardzo praktyczna.
Jak wygląda podstawowy pomiar
W przypadku niwelatora optycznego jedna osoba patrzy przez lunetę, a druga ustawia łatę w mierzonym punkcie. Jeżeli na punkcie A odczyt wynosi 1,42 m, a na punkcie B 1,87 m, punkt B znajduje się 45 cm niżej. Wyższy odczyt na łacie oznacza bowiem niżej położony punkt terenu.

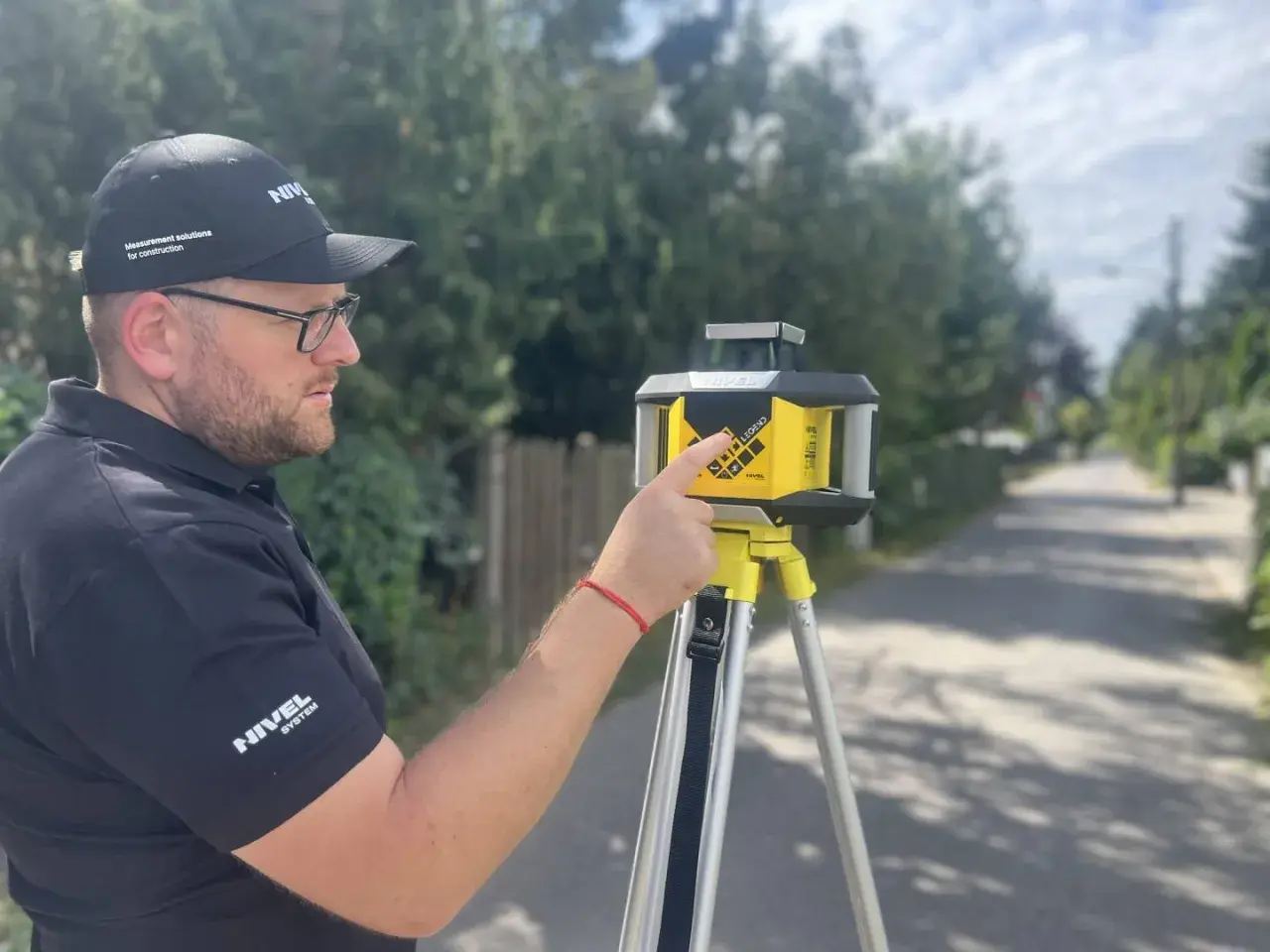

W niwelatorze laserowym odniesieniem jest wiązka lub płaszczyzna laserowa. Czujnik umieszczony na łacie wykrywa jej położenie, a operator może szybko porównywać kolejne punkty. To wygodne rozwiązanie, choć na zewnątrz zwykle potrzebny jest detektor wiązki, ponieważ światło lasera może być słabo widoczne w pełnym słońcu.
Gdzie niwelator przydaje się podczas budowy domu
Największy sens ma tam, gdzie trzeba zachować powtarzalną wysokość albo dokładny spadek. Nie używam go do każdej drobnej czynności, ale przy pracach ziemnych i konstrukcyjnych szybko pokazuje swoją przewagę nad przypadkowymi pomiarami taśmą czy poziomicą.
- Przygotowanie terenu - można sprawdzić, czy działka ma spadek i ile gruntu trzeba zebrać albo dowieźć.
- Wykopy pod fundamenty - pomiar pomaga kontrolować głębokość wykopu oraz poziom chudego betonu.
- Ławy i ściany fundamentowe - urządzenie pozwala ustalić jedną wysokość dla całego obwodu budynku.
- Instalacje kanalizacyjne - umożliwia kontrolę spadku rur odpływowych, choć dokładne wartości powinny wynikać z projektu.
- Podbudowa i posadzka - można sprawdzić grubość warstw kruszywa, izolacji oraz wylewki.
- Taras, podjazd i opaska wokół domu - pomiar ułatwia wykonanie spadku odprowadzającego wodę od ścian.
- Niwelacja ogrodu - przydaje się przy planowaniu trawnika, murków, obrzeży i systemu odwodnienia.
Przykładowo, przy tarasie nie chodzi wyłącznie o to, by jego powierzchnia była równa. Trzeba jeszcze uzyskać zaplanowany spadek, zwykle zgodny z projektem i rodzajem nawierzchni. Różnica kilku centymetrów na długości tarasu może zdecydować o tym, czy deszczówka odpłynie, czy zacznie zalegać przy elewacji.
Sam niwelator nie zastępuje projektu ani geodety. Przy wytyczeniu budynku, ustaleniu osi konstrukcyjnych i pomiarach wymaganych formalnie potrzebne są uprawnione osoby. Sprzęt może świetnie pomóc wykonawcy w kontroli robót, ale nie daje automatycznie prawa do wykonywania dokumentacji geodezyjnej.
Niwelator optyczny czy laserowy
Oba urządzenia wyznaczają poziom, ale robią to w inny sposób. Optyczny wykorzystuje lunetę i łatę niwelacyjną, natomiast laserowy tworzy widoczną lub wykrywaną przez czujnik linię odniesienia. Wybór zależy przede wszystkim od rodzaju prac, warunków na działce i tego, czy pomiar wykonuje jedna osoba.
| Rodzaj | Najlepsze zastosowanie | Najważniejsze zalety | Ograniczenia |
|---|---|---|---|
| Niwelator optyczny | Wykopy, fundamenty, teren, roboty zewnętrzne | Duża dokładność, dobra widoczność odczytu, odporność na jasne światło | Zwykle potrzebne są dwie osoby i ręczny odczyt z łaty |
| Niwelator laserowy liniowy | Wnętrza, sufity, ścianki, poziomy wykończeniowe | Szybka praca, łatwe przenoszenie poziomu, możliwość obsługi przez jedną osobę | Ograniczony zasięg i słabsza widoczność wiązki na zewnątrz |
| Niwelator laserowy rotacyjny | Duże działki, posadzki, niwelacja terenu, spadki | Płaszczyzna 360 stopni, praca z detektorem na większych odległościach | Wyższa cena i konieczność prawidłowego ustawienia oraz kalibracji |
Na typowej budowie domu optyczny niwelator nadal jest bardzo rozsądnym wyborem do kontroli wysokości terenu i fundamentów. Laser wygrywa wygodą, szczególnie gdy pracuję w środku budynku albo muszę szybko przenieść poziom na kilka ścian. Do jednorazowej budowy nie kupowałbym zaawansowanego modelu bez sprawdzenia, czy tańszy wynajem lub usługa pomiarowa nie będzie bardziej opłacalna.
Trzeba też odróżnić niwelator laserowy od lasera krzyżowego. Laser krzyżowy świetnie pokazuje poziom i pion w pomieszczeniu, ale nie zawsze ma zasięg, dokładność oraz funkcje potrzebne do prac ziemnych. Do dużej działki lepszy będzie model rotacyjny z detektorem, a do montażu sufitu czy wyznaczania wysokości płytek często wystarczy laser liniowy.
Jak wykonać pomiar krok po kroku
Sam pomiar nie jest trudny, ale wymaga dyscypliny. Największe błędy nie wynikają zwykle z matematyki, tylko z niestabilnego statywu, niewłaściwego trzymania łaty albo pominięcia punktu odniesienia.
- Wybierz stabilne miejsce dla statywu, poza obszarem, po którym będą jeździć maszyny lub chodzić pracownicy.
- Rozstaw nogi statywu i ustaw głowicę możliwie poziomo. Dokręć śruby bez używania nadmiernej siły.
- Umieść niwelator na statywie i wypoziomuj go za pomocą libeli lub wbudowanego kompensatora. Kompensator to mechanizm, który koryguje niewielkie odchylenia osi celowej.
- Ustal punkt odniesienia, na przykład reper wskazany przez geodetę albo wcześniej sprawdzony punkt roboczy.
- Wykonaj odczyt na łacie ustawionej w punkcie znanym, a później w punkcie mierzonym.
- Porównaj wartości i zapisz wynik. Przy większej liczbie punktów prowadź prostą tabelę, żeby nie pomylić odczytów.
Łata musi stać pionowo. Pomaga delikatne kołysanie jej do przodu i do tyłu, ponieważ najniższy odczyt odpowiada ustawieniu najbliższemu pionowi. Przy pomiarze laserowym trzeba z kolei sprawdzić, czy detektor jest ustawiony na właściwy tryb i czy wiązka nie została zasłonięta.
Jeżeli kontroluję wysokość fundamentu, nie robię jednego odczytu i nie uznaję sprawy za zamkniętą. Powtarzam pomiar w kilku narożnikach i w punktach pośrednich. Jedna poprawna wartość nie gwarantuje równego całego obiektu, zwłaszcza gdy podłoże lub ławy były wykonywane etapami.
Błędy, które potrafią zepsuć cały pomiar
Niwelator jest precyzyjny tylko wtedy, gdy użytkownik zapewni mu dobre warunki pracy. Nawet drogie urządzenie nie naprawi błędów organizacyjnych ani nieprawidłowego odczytu.
Niestabilny statyw
Jeśli jedna noga stoi na świeżo nasypanym gruncie, urządzenie może powoli zmienić położenie. Odczyt wykonany na początku i po kilku minutach nie będzie wtedy porównywalny. Statyw ustawiam na twardym podłożu, a po każdym przestawieniu sprawdzam poziomowanie od początku.
Krzywo ustawiona łata
Odchylenie łaty od pionu może zawyżyć odczyt i dać pozorną różnicę wysokości. Przy ważnych pomiarach proszę drugą osobę o kontrolowanie pionu albo korzystam z libelki przy łacie. To drobiazg, który na krótkim odcinku wydaje się nieistotny, ale przy wielu punktach może narosnąć do realnego błędu.
Brak kontroli urządzenia
Niwelator może wymagać sprawdzenia po transporcie, upadku albo długim okresie przechowywania. Przed ważniejszymi pracami warto wykonać prosty test stabilności odczytu albo zlecić kontrolę w serwisie. Kalibracja nie jest tym samym co zwykłe wypoziomowanie, dlatego samo ustawienie pęcherzyka nie potwierdza poprawności instrumentu.
Przeczytaj również: Z czego najlepiej budować dom? Porównanie materiałów
Pomiar w złych warunkach
Silny wiatr może poruszać łatą, a deszcz, kurz i ostre słońce utrudniają pracę z laserem. Przy długich odległościach trzeba także ograniczać wpływ nierównej temperatury powietrza. Jeżeli wynik ma znaczenie dla fundamentów lub kanalizacji, lepiej przełożyć pomiar niż później poprawiać wykonane roboty.
Kiedy opłaca się użyć go samodzielnie
Do prostego sprawdzenia poziomu podjazdu, ogrodu czy warstw pod posadzkę można wykorzystać własny sprzęt, pod warunkiem że pomiar ma charakter kontrolny. Przy fundamentach i wytyczaniu wysokości budynku rozsądnie jest oprzeć się na pomiarze geodety, a niwelator traktować jako narzędzie bieżącej kontroli ekipy.
Dla osoby budującej jeden dom zakup profesjonalnego niwelatora optycznego lub rotacyjnego często nie ma ekonomicznego uzasadnienia. Rozsądne opcje to wynajem urządzenia z instruktażem, skorzystanie z pomocy wykonawcy albo zamówienie pojedynczego pomiaru. W cenie wynajmu może nie być jednak sprawdzenia kalibracji, transportu ani akcesoriów, więc trzeba zapytać o to przed odbiorem sprzętu.
Samodzielna praca ma sens wtedy, gdy potrafię odpowiedzieć na trzy pytania. Jaki punkt przyjmuję jako odniesienie, jaką dokładność muszę uzyskać i co zrobię, gdy dwa pomiary dadzą różne wyniki? Jeżeli nie znam odpowiedzi, tani pomiar wykonany fachowo będzie bezpieczniejszy niż pozorna oszczędność.
Dobry pomiar zaczyna się przed uruchomieniem urządzenia
Niwelator nie jest magicznym przyciskiem do znajdowania prawidłowej wysokości. To narzędzie, które pozwala precyzyjnie porównywać punkty, ale wynik zależy od stabilnego ustawienia, właściwego punktu odniesienia i poprawnego zapisu odczytów.
Przy budowie domu najczęściej wystarczy zapamiętać prostą zasadę: optyczny model sprawdza się przy pracach terenowych, a laser daje większą wygodę przy szybkim przenoszeniu poziomu. Gdy pomiar dotyczy konstrukcji, fundamentów lub instalacji, warto połączyć własną kontrolę z pracą geodety i wymaganiami projektu.
Dzięki temu niwelator staje się praktycznym wsparciem budowy, a nie tylko kolejnym urządzeniem w skrzynce z narzędziami. Dobrze wykonany pomiar może oszczędzić późniejszego kucia, podkładania warstw i poprawiania odwodnienia, czyli prac znacznie droższych niż samo sprawdzenie poziomu.
