Gdy oglądasz dom ogrzewany pompą ciepła, możesz nie znaleźć ani kotłowni z kotłem, ani przewodu kominowego. To, jak wygląda pompa ciepła, zależy od jej rodzaju, ale najczęściej zobaczysz wentylowaną jednostkę zewnętrzną oraz moduł wewnętrzny z zasobnikiem lub hydrauliką. Wyjaśniam, po czym rozpoznać poszczególne elementy, czym różni się split od monobloku i na co zwrócić uwagę przy planowaniu miejsca montażu.
Najłatwiej rozpoznać ją po jednostce zewnętrznej i instalacji wewnętrznej
- Pompa powietrzna ma zwykle obudowę z dużym wentylatorem ustawioną przy budynku.
- Jednostka wewnętrzna może przypominać wysoką szafę z zasobnikiem ciepłej wody.
- Monoblok mieści obieg chłodniczy na zewnątrz, a split dzieli go między dwie jednostki.
- Pompa gruntowa nie potrzebuje dużego wentylatora na elewacji, ponieważ korzysta z kolektora lub odwiertów.
- Przy montażu trzeba zaplanować odpływ skroplin, przestrzeń serwisową i swobodny przepływ powietrza.
Najbardziej typowy widok to wentylator przy ścianie domu
W polskich domach jednorodzinnych najczęściej spotyka się pompę powietrze-woda. Jej jednostka zewnętrzna przypomina nieco większą obudowę klimatyzatora, ale ma zwykle masywniejszą konstrukcję, duży wymiennik i wentylator widoczny za kratką.
Obudowa jest najczęściej biała, szara albo grafitowa. W środku znajdują się między innymi parownik, wentylator, sprężarka i elementy obiegu chłodniczego, choć dokładny układ zależy od producenta oraz wersji urządzenia. Z przodu lub z boku nie powinno się niczym zasłaniać otworów, ponieważ pompa musi swobodnie pobierać i wyrzucać powietrze.
Co widać na zewnątrz
- Duży wentylator, który wymusza przepływ powietrza przez wymiennik.
- Kratkę wymiennika przypominającą metalowe lamele.
- Obudowę techniczną chroniącą podzespoły przed deszczem i śniegiem.
- Nóżki albo konsolę, na której stoi lub wisi urządzenie.
- Przewody i rury prowadzące do wnętrza budynku.
Podczas pracy wentylator może się zatrzymywać, a zimą na wymienniku może pojawić się szron. To normalne, ponieważ urządzenie okresowo wykonuje odszranianie. Z tego powodu jednostkę montuje się zwykle około 30-50 cm nad gruntem, aby woda z odszraniania mogła odpływać i nie zamarzała bezpośrednio pod obudową.
Jednostka wewnętrzna może wyglądać jak szafa albo niewielki moduł
Wnętrze budynku pokazuje drugą część instalacji. W najprostszym układzie jest to niewielki moduł hydrauliczny zawieszony na ścianie. W rozbudowanej wersji pompa ma formę wysokiej, zamkniętej szafy, w której znajduje się także zasobnik ciepłej wody użytkowej.
W środku mogą pracować między innymi wymiennik ciepła, pompa obiegowa, zawór trójdrogowy, naczynie wzbiorcze, odpowietrznik, zawory bezpieczeństwa i elektryczna grzałka wspomagająca. Dla użytkownika najważniejsze jest to, że ten moduł steruje przekazywaniem ciepła do ogrzewania podłogowego, grzejników oraz instalacji ciepłej wody.
Dwa popularne warianty wyglądu
Jednostka ścienna z osobnym zasobnikiem zajmuje mniej miejsca w jednym urządzeniu, ale wymaga zaplanowania kilku elementów obok siebie. Takie rozwiązanie często wybiera się wtedy, gdy kotłownia ma nietypowy kształt albo inwestor chce dobrać pojemność zbiornika niezależnie od modułu pompy.
Jednostka typu wieża łączy hydraulikę i zbiornik w jednej obudowie. Wygląda schludniej i łatwiej utrzymać wokół niej porządek, ale potrzebuje odpowiedniej wysokości pomieszczenia oraz miejsca na otwarcie przednich paneli serwisowych.
W praktyce często większym problemem niż sama szerokość urządzenia okazuje się brak przestrzeni przed modułem. Pompa ciepła nie powinna być ustawiona tak ciasno, aby serwisant nie mógł zdjąć obudowy ani dostać się do zaworów.
Split, monoblok i pompa gruntowa wyglądają zupełnie inaczej
Sam widok jednostki zewnętrznej nie zawsze wystarcza do rozpoznania technologii. Największą różnicę robi to, gdzie znajduje się obieg czynnika chłodniczego i jak urządzenie łączy się z instalacją domu.
| Rodzaj pompy | Jak wygląda | Co trzeba wiedzieć |
|---|---|---|
| Powietrze-woda split | Dwie jednostki połączone przewodami chłodniczymi | Obieg chłodniczy jest rozdzielony między część zewnętrzną i wewnętrzną. Połączenie wykonuje osoba z odpowiednimi uprawnieniami. |
| Powietrze-woda monoblok | Duża jednostka zewnętrzna oraz wewnętrzny moduł hydrauliczny | Obieg chłodniczy znajduje się w jednej obudowie. Przez ścianę przechodzą przewody wodne, które trzeba zabezpieczyć przed zamarzaniem. |

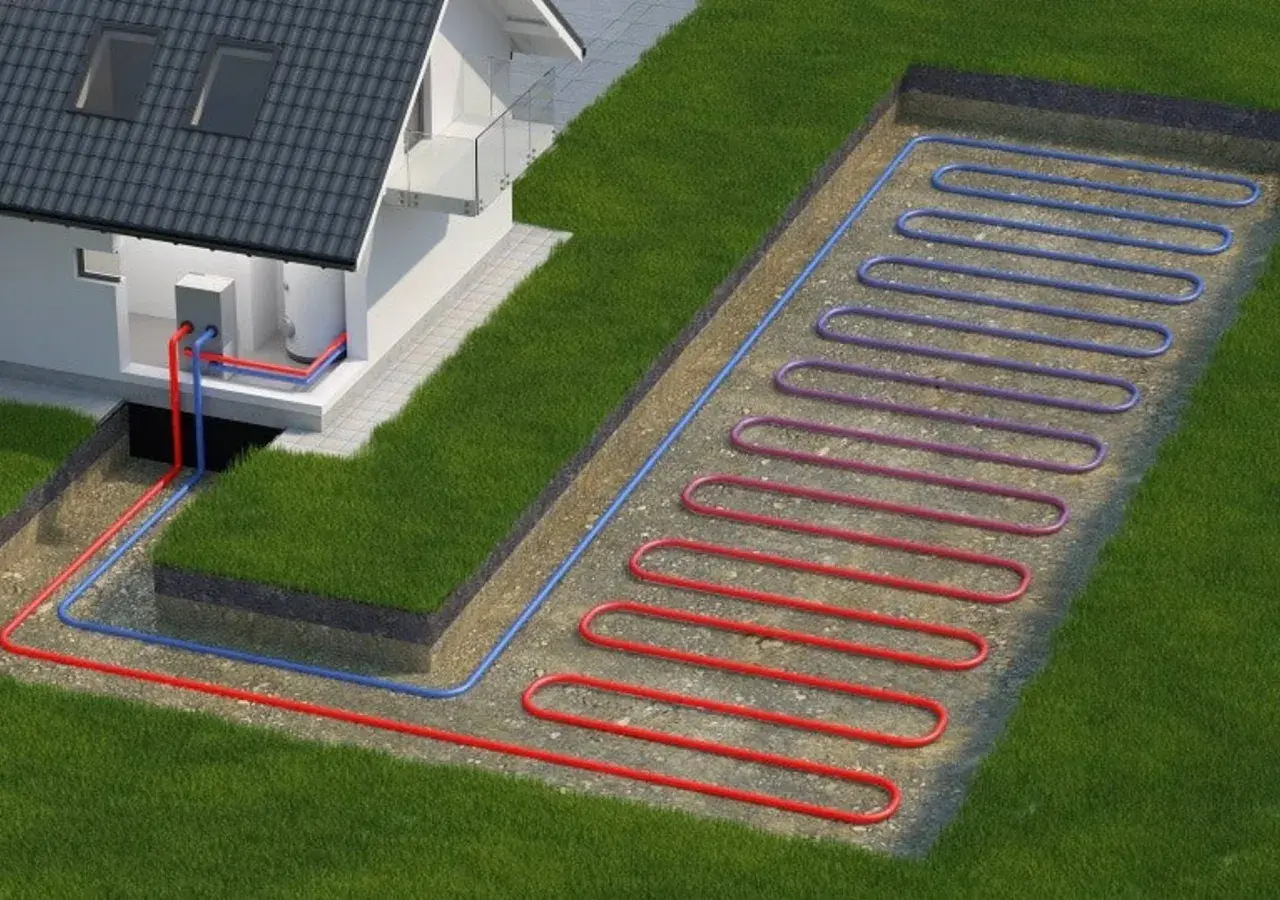

| Pompa gruntowa | Zwykle tylko urządzenie wewnętrzne, zasobnik i instalacja techniczna | Ciepło pobiera kolektor poziomy albo sondy pionowe. Na zewnątrz nie ma dużej obudowy z wentylatorem. |
| Pompa powietrze-powietrze | Jednostka zewnętrzna i nawiewne jednostki wewnętrzne | Działa podobnie do klimatyzacji, ale ogrzewa pomieszczenia bez wodnej instalacji centralnego ogrzewania. |
Jeśli oglądasz projekt domu, w którym nie ma tradycyjnego komina spalinowego, nie oznacza to jeszcze, że urządzenie będzie całkowicie niewidoczne. Przy pompie powietrznej trzeba przewidzieć miejsce na zewnętrzną jednostkę, odpływ wody i prowadzenie przewodów.
Najważniejsze elementy są ukryte pod obudową
Wygląd zewnętrzny mówi sporo o montażu, ale nie pokazuje całej konstrukcji. Za kratką znajduje się wymiennik, który odbiera energię z powietrza, a sprężarka podnosi parametry czynnika chłodniczego tak, aby możliwe było przekazanie ciepła do instalacji budynku.
W module wewnętrznym pracuje wymiennik przekazujący energię do wody grzewczej. To dlatego pompa może zasilać ogrzewanie podłogowe, grzejniki niskotemperaturowe oraz zasobnik ciepłej wody, choć efektywność zależy od temperatury wymaganej przez konkretną instalację.
Przeczytaj również: Słaby ciąg kominowy - Jak go poprawić? Sprawdź, co działa!
Dlaczego nie każda pompa wygląda tak samo
Producenci różnie rozmieszczają sprężarkę, automatykę i elementy hydrauliczne. W jednym modelu sprężarka znajduje się w jednostce zewnętrznej, w innym część podzespołów przeniesiono do środka. Dlatego przed zakupem sprawdzam zawsze schemat instalacji i kartę techniczną, a nie tylko zdjęcie urządzenia.
Również zasobnik może być osobnym białym cylindrem, częścią wysokiej obudowy albo elementem ustawionym w innym pomieszczeniu. Z zewnątrz wszystkie te rozwiązania mogą wyglądać podobnie, ale różnią się wymaganiami dotyczącymi miejsca, hałasu i serwisowania.
Miejsce montażu wpływa na wygląd i działanie urządzenia
Jednostka zewnętrzna powinna stać na stabilnym fundamencie, wsporniku lub specjalnej konstrukcji. Nie ustawia się jej przypadkowo pod okapem, przy kratce wentylacyjnej ani w wąskiej wnęce między ścianami, ponieważ takie miejsce może ograniczyć przepływ powietrza i zwiększyć hałas.
Trzeba też zaplanować odprowadzenie wody z odszraniania. Woda spływająca pod urządzenie może zimą zamarzać, tworząc śliską powierzchnię albo podnosząc poziom lodu aż do obudowy. Sam żwir pod pompą nie zawsze rozwiązuje problem, szczególnie na gruncie gliniastym lub przy słabym odpływie.
Od strony domu ważny jest krótki i logiczny przebieg rur oraz przewodów. Im mniej niepotrzebnych załamań i przejść przez ściany, tym łatwiej utrzymać estetykę elewacji oraz ograniczyć ryzyko błędów wykonawczych.
W przypadku urządzeń ustawianych blisko tarasu albo sypialni sprawdzam również poziom mocy akustycznej podany przez producenta. Sam fakt, że wentylator przypomina klimatyzator, nie mówi jeszcze, czy konkretna pompa będzie komfortowa w danym miejscu.
Po tych szczegółach poznasz dobrze zaplanowaną instalację
Dobrze wykonany montaż nie polega na postawieniu białej skrzynki obok domu. Jednostka powinna mieć dostęp serwisowy, bezpieczne podparcie i przestrzeń, w której powietrze może swobodnie krążyć. Przy okazji przejście przewodów przez ścianę powinno być estetycznie uszczelnione i zabezpieczone przed wilgocią.
Za sygnał ostrzegawczy uznaję urządzenie ustawione tuż przy oknie sypialni, zasłonięte gęstą roślinnością albo umieszczone w miejscu, gdzie woda z odszraniania spływa na ciąg komunikacyjny. Taki montaż może wyglądać dobrze na zdjęciu, ale później przynosi hałas, lód i trudniejszy serwis.
- Sprawdź, czy przed wentylatorem jest wolna przestrzeń zgodna z instrukcją producenta.
- Ustal, dokąd odpływa woda podczas odszraniania.
- Zapytaj, gdzie znajdują się zawory odcinające i filtry instalacji.
- Nie zabudowuj jednostki na stałe bez pozostawienia dostępu do serwisu.
- W pomieszczeniu technicznym zostaw miejsce na otwarcie paneli i wymianę elementów.
Jeżeli widzę tylko dużą jednostkę zewnętrzną, nie zakładam jeszcze, że instalacja jest kompletna. O komforcie decyduje cały układ, czyli także moduł wewnętrzny, zbiornik, rury, odpływ i sterowanie.
Najważniejszy obraz przed wyborem urządzenia
Najczęściej pompa ciepła wygląda jak połączenie wentylowanej obudowy stojącej przy domu z technicznym modułem wewnątrz budynku. W wersji monoblok większość obiegu chłodniczego znajduje się na zewnątrz, w systemie split urządzenie jest podzielone na dwie części, a pompa gruntowa może nie mieć zewnętrznej skrzynki wcale.
Przed zakupem patrzę nie tylko na kolor i kształt obudowy. Sprawdzam przede wszystkim miejsce montażu, dostęp serwisowy, sposób odprowadzenia wody oraz zgodność urządzenia z instalacją grzewczą. To właśnie te szczegóły decydują, czy pompa będzie wyglądać schludnie i działać bezproblemowo przez lata.
