Otwór na okno lub drzwi może wyglądać na gotowy, ale bez prawidłowo opartego nadproża mur w tym miejscu nie ma bezpiecznego przeniesienia obciążeń. Odpowiedź na pytanie, ile powinno zachodzić nadproże, zależy od jego rodzaju, szerokości otworu, materiału ściany i instrukcji producenta. Poniżej pokazuję konkretne wartości, sposób obliczenia długości belki oraz błędy, które najczęściej kończą się pęknięciami nad otworem.
Najważniejsze wartości przy oparciu nadproża na murze
- Minimum nie jest uniwersalne i zwykle wynosi od 9 do 25 cm na każdą stronę.
- Długość belki oblicza się jako szerokość otworu plus dwa oparcia.
- Typowe prefabrykaty często wymagają 15-20 cm podparcia, ale konkretna karta techniczna ma pierwszeństwo.
- Przy większych otworach lub dużym obciążeniu potrzebne może być 25 cm oparcia albo rozwiązanie projektowe.
- Podparcie musi leżeć na równym, stabilnym i odpowiednio wytrzymałym murze, nie na przypadkowym fragmencie pustaka.
Ile nadproże powinno zachodzić na mur
W typowym domu jednorodzinnym przyjmuję jako bezpieczny punkt wyjścia minimum 15 cm oparcia z każdej strony otworu. Nie jest to jednak wartość obowiązująca dla każdego produktu. Lekkie nadproże systemowe może wymagać 9 lub 10 cm, a belka nad szerszym otworem albo element przenoszący duże obciążenia może potrzebować 20-25 cm.
Najważniejsza zasada brzmi prosto: nadproże ma opierać się na murze po obu stronach otworu na długości wskazanej w projekcie lub instrukcji producenta. Samo zmieszczenie belki nad otworem nie oznacza jeszcze, że została prawidłowo dobrana. Kilka centymetrów za mało może zwiększyć nacisk na pustak i doprowadzić do rysowania ściany.
| Przykładowe rozwiązanie | Typowe wymagane oparcie | Co sprawdzić |
|---|---|---|
| Lekkie nadproże systemowe | około 9-10 cm | dokładny model i materiał ściany |
| Prefabrykowane nadproże żelbetowe | często 15-20 cm | rozpiętość, nośność i instrukcję montażu |
| Nadproże ceramiczno-żelbetowe | 12,5-25 cm | szerokość otworu i system producenta |
| Duży otwór lub duże obciążenie | 20-25 cm lub więcej | projekt konstruktora |
Dobrym przykładem są nadproża Porotherm 23.8. W wytycznych producenta pojawia się 12,5 cm dla otworów do 1,5 m, 20 cm przy otworach od 1,5 do 1,85 m oraz 25 cm powyżej 1,85 m. Z kolei wybrane nadproża Leier mają minimalne oparcie 15 cm, a niektóre elementy typu L dopuszczają 9 cm przy określonym rodzaju muru. To pokazuje, dlaczego zasada „zawsze 20 cm” jest wygodnym skrótem, ale nie zastępuje dokumentacji.
Jak obliczyć długość nadproża do szerokości otworu
Do obliczeń potrzebna jest szerokość otworu w świetle, czyli odległość między wewnętrznymi krawędziami ościeży. Długość belki wyznaczam według prostego wzoru szerokość otworu + oparcie z lewej strony + oparcie z prawej strony.
| Szerokość otworu | Oparcie po każdej stronie | Minimalna długość belki |
|---|---|---|
| 100 cm | 15 cm | 130 cm |
| 120 cm | 20 cm | 160 cm |
| 150 cm | 20 cm | 190 cm |
| 180 cm | 25 cm | 230 cm |
| 200 cm | 25 cm | 250 cm |
Przykładowo, przy otworze drzwiowym o szerokości 100 cm i wymaganym oparciu 15 cm po obu stronach potrzebujesz nadproża o długości co najmniej 130 cm. Jeżeli producent oferuje elementy w określonych modułach, wybiera się najbliższy dłuższy wymiar, a nie docina belkę na budowie bez wyraźnej zgody projektanta.
Trzeba też rozróżnić szerokość otworu od całkowitej długości nadproża. To pierwsza wartość decyduje o świetle przejścia, druga obejmuje również fragmenty leżące na murze. W praktyce często przydaje się zapas kilku centymetrów, ale większe nadproże nie zawsze można po prostu wstawić bez sprawdzenia, ponieważ może kolidować z układem spoin, wieńcem albo izolacją.
Od czego zależy potrzebna długość oparcia
Szerokość otworu to tylko jeden z parametrów. Nadproże przenosi ciężar muru nad otworem, a czasem również stropu, dachu lub elementów znajdujących się wyżej. Im większe obciążenie, tym ważniejsze są nośność belki, długość podparcia i jakość miejsca oparcia.
Rodzaj ściany
Inaczej zachowuje się ściana z cegły pełnej, inaczej z pustaka ceramicznego, betonu komórkowego czy silikatów. Materiał o cienkich ściankach może wymagać wykonania poduszki z betonu, zastosowania elementów pełnych albo użycia rozwiązania systemowego. Oparcie nadproża na kruchej krawędzi pustaka nie daje tego samego efektu co podparcie na pełnym, równym podłożu.
Rodzaj nadproża
Prefabrykat z betonu komórkowego, belka żelbetowa L-19, nadproże ceramiczne i nadproże monolityczne mają inne wymagania. W przypadku nadproży SOLBET producent zaznacza na elementach strefy minimalnego podparcia. To bardzo praktyczne rozwiązanie, ponieważ monter nie musi odmierzać wartości z pamięci, tylko pilnuje oznaczonej linii.
Przeczytaj również: Narzędzia do budowy domu - Co kupić, co wynająć i jak nie przepłacić?
Obciążenie nad otworem
Nadproże nad drzwiami w lekkiej ściance działowej może pracować w zupełnie innych warunkach niż element nad szerokim oknem w ścianie nośnej. Jeżeli nad otworem znajduje się strop, podciąg, wieniec lub kolejna kondygnacja, nie opierałbym doboru wyłącznie na tabeli z marketu. W takich miejscach decydują obliczenia konstrukcyjne, a nie sama długość dostępnej belki.
Normowe minimum rzędu 10 cm bywa przywoływane jako ogólna wskazówka, ale konkretni producenci często wymagają więcej. W instrukcjach Wienerbergera dla wybranych nadproży pojawiają się wartości od 12,5 do 25 cm zależnie od szerokości otworu. To dobry sygnał dla inwestora, aby zawsze sprawdzić dokumentację konkretnego systemu.

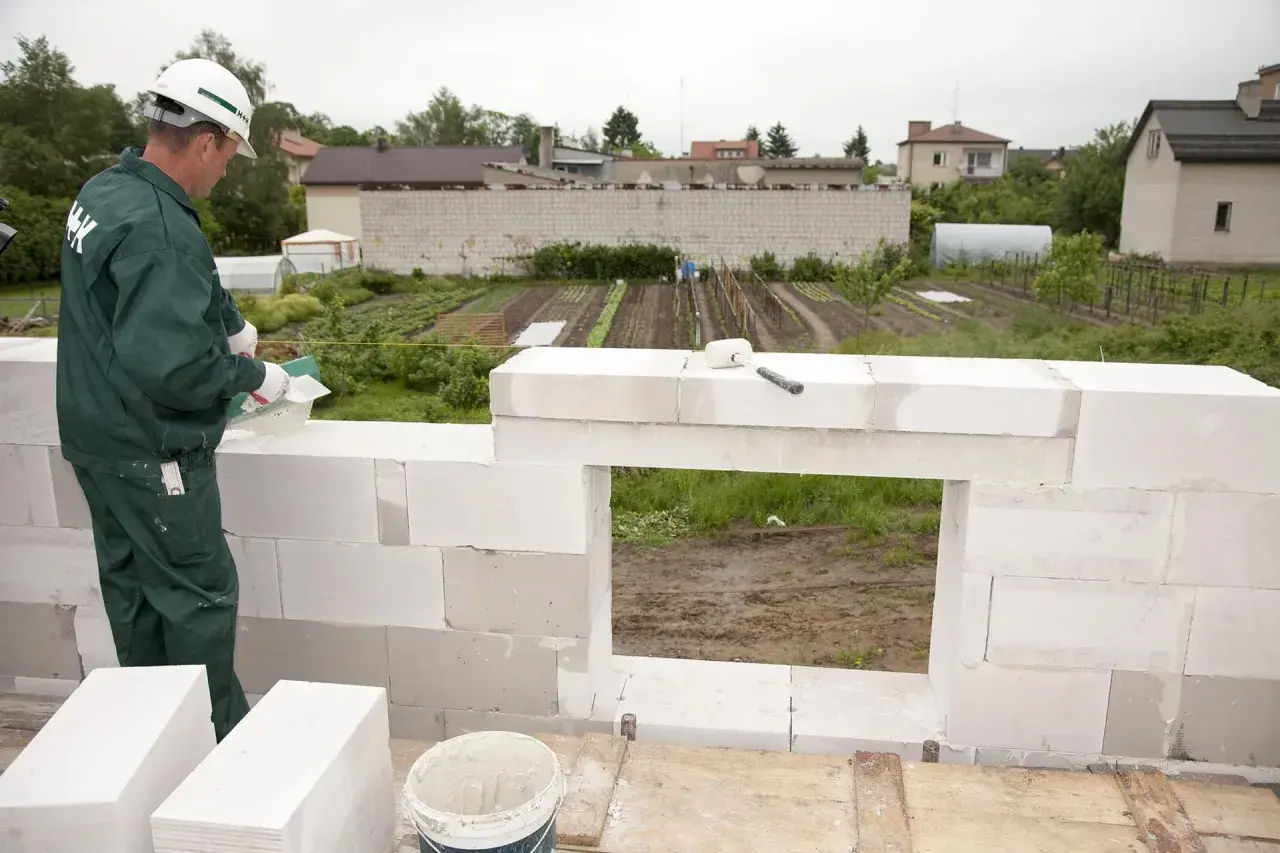

Jak prawidłowo oprzeć i zamontować nadproże
Równa długość oparcia po obu stronach ma znaczenie, ale równie ważne jest przygotowanie podłoża. Mur powinien być stabilny, oczyszczony i wypoziomowany. Prefabrykat układa się zwykle na warstwie zaprawy wyrównującej, tak aby nie opierał się punktowo na jednym pustaku lub grudce zaprawy.
- Sprawdź szerokość otworu i wymagane oparcie dla konkretnego modelu.
- Przygotuj po obu stronach równe, nośne podłoże, w razie potrzeby z elementów pełnych lub poduszki betonowej.
- Ułóż warstwę zaprawy zgodnie z instrukcją producenta.
- Osadź belkę, zachowując identyczne oparcie po lewej i prawej stronie.
- Sprawdź poziom, kierunek montażu i oznaczenie góry prefabrykatu.
- Wykonaj wymagane podparcie tymczasowe, jeśli przewiduje je instrukcja.
W przypadku belek z niesymetrycznym zbrojeniem kierunek montażu nie jest drobiazgiem. Zbrojenie powinno znaleźć się w strefie rozciąganej, czyli zazwyczaj na dole elementu. Odwrócenie nadproża może obniżyć jego nośność, nawet jeśli z zewnątrz wygląda ono prawidłowo.
Nadproża zespolone lub monolityczne wymagają więcej uwagi. Deskowanie, zbrojenie, betonowanie i czas dojrzewania betonu powinny wynikać z projektu. Nie usuwałbym podpór tylko dlatego, że beton stwardniał na powierzchni, ponieważ pełna zdolność do przenoszenia obciążeń nie pojawia się od razu.
Najczęstsze błędy przy oparciu nadproża
Najczęściej spotykam się z sytuacją, w której wykonawca mierzy nadproże od krawędzi tynku zamiast od rzeczywistego lica muru. Później okazuje się, że po wykonaniu bruzdy, ocieplenia lub korekty otworu realne oparcie jest krótsze niż zakładano.
- Za krótkie nadproże zostawiające mniej podparcia niż wymaga producent.
- Oparcie na pustaku z uszkodzoną lub cienką ścianką.
- Brak zaprawy pod całą długością podparcia.
- Ułożenie prefabrykatu odwrotnie, bez sprawdzenia oznaczeń.
- Docinanie elementu żelbetowego lub ceramicznego bez zgody projektanta.
- Brak podstemplowania tam, gdzie wymaga tego technologia.
- Dobór belki wyłącznie na podstawie szerokości otworu, bez sprawdzenia obciążenia.
Najbezpieczniejsza decyzja zaczyna się od karty technicznej
Jeżeli potrzebujesz szybkiej orientacji, przyjmij, że typowe nadproże powinno zachodzić na mur zwykle na 15-20 cm z każdej strony. Przy większych otworach często potrzebne jest 25 cm, natomiast lekkie rozwiązania systemowe mogą dopuszczać mniej.
Przed zamówieniem belki sprawdź trzy rzeczy: szerokość otworu w świetle, wymagane oparcie dla konkretnego modelu oraz obciążenia przewidziane w projekcie. Taki krótki test zajmuje kilka minut, a pozwala uniknąć pęknięć, kosztownego demontażu i poprawiania ściany po wykonaniu tynków.
